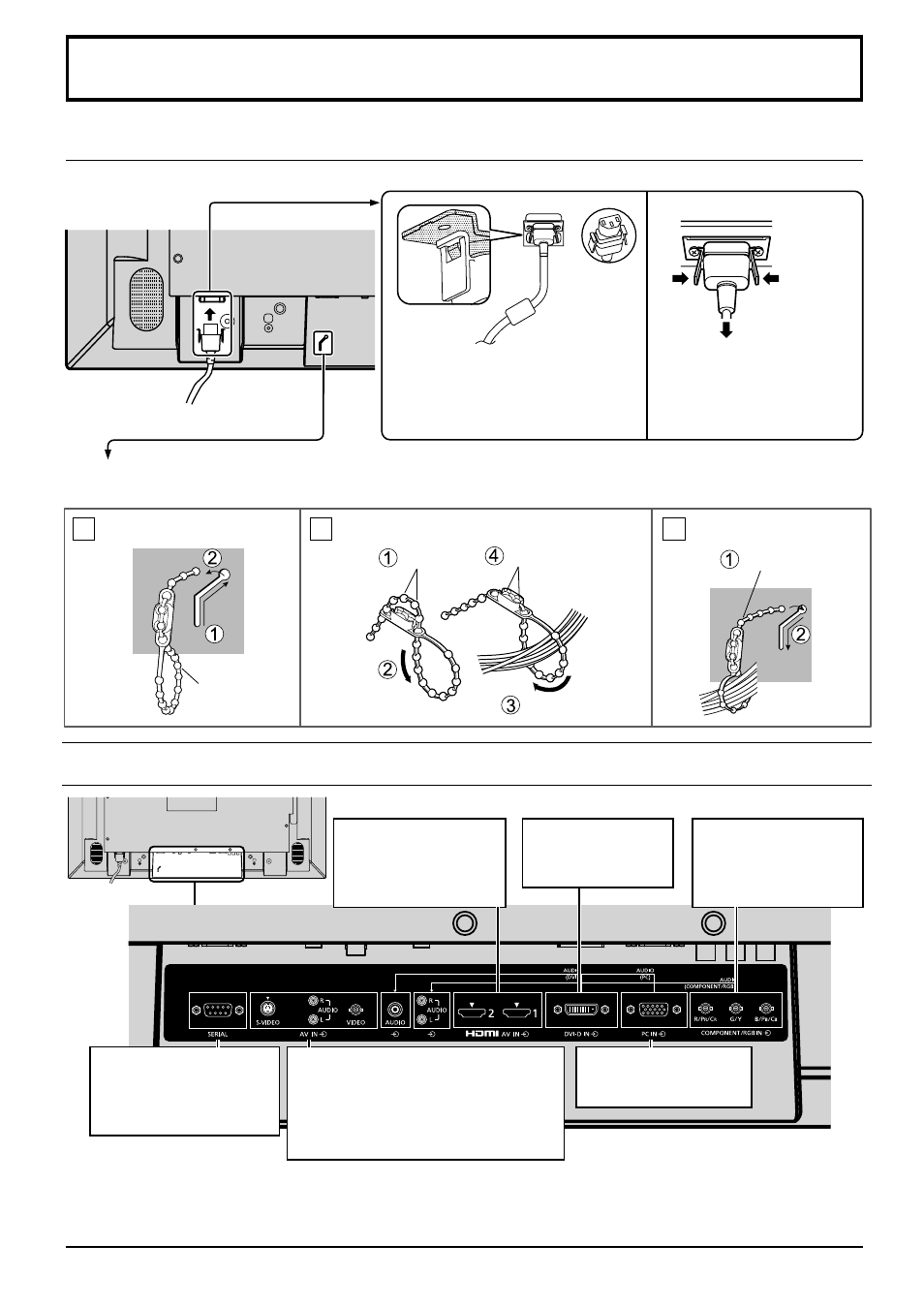

Подсоединения
Подсоединение видеооборудования
Подсоедините сетевой шнур к корпусу дисплея.
Вставьте сетевой шнур, пока он не защелкнется.
Примечание:
Убедитесь в том, что шнур переменного тока
зафиксирован как с левой, так и с правой стороны.
Подсоединения
Отсоединение сетевого шнура
Отсоедините сетевой шнур,
нажав на два рычажка.
Примечание:
При отсоединении шнура переменного тока
обязательно сначала отсоедините штепсельную
вилку шнура переменного тока от сетевой розетки.
Фиксирование кабеля
Зафиксируйте кабель, используя зажим, прикрепленный к дисплею.
1
2
3
Снимите зажим
Свяжите кабели
Прикрепите зажим
Зажим
Снимите
Свяжите кабели
Стопорный механизм
Пропустите внутрь
и зафиксируйте
AV IN
HDMI1, HDMI2
Входной разъем HDMI
(см. стр. 10)
COMPONENT/RGB IN
Входной видеоразъем
Компонентный/RGB
(см. стр. 9)
DVI-D IN
Входной разъем
DVI-D (см. стр. 10)
SERIAL
Этот разъем используется для
управления дисплеем с ПК
(см. стр. 12)
PC IN
Разъем входа с ПК
(см. стр. 11).
AV IN
VIDEO
Входной разъем композитного видеосигнала
S-VIDEO
Входной разъем S-VIDEO
(см. стр. 9)
Подсоединение и крепление шнура переменного тока, крепление кабеля
8
