12

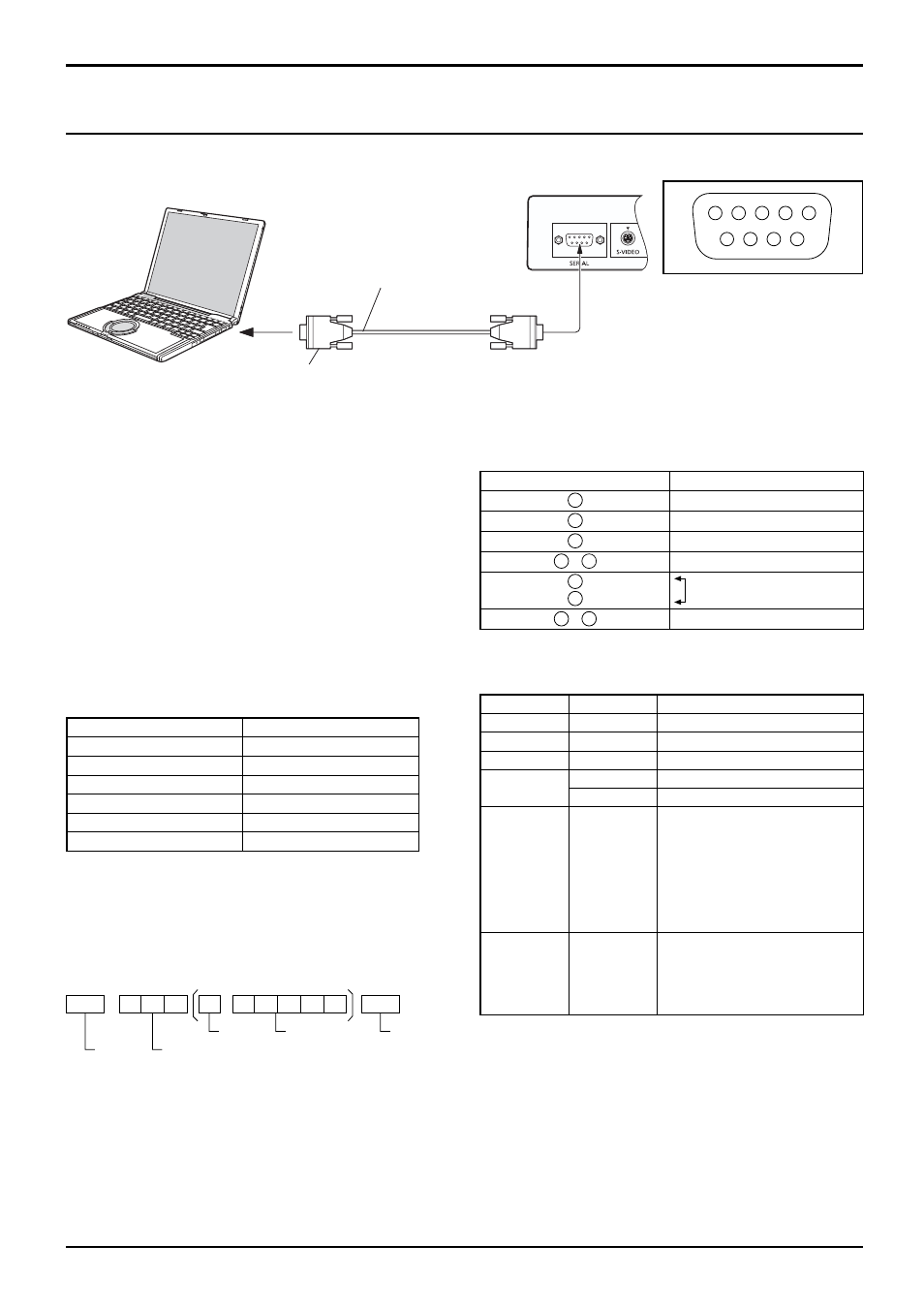

Подсоединение разъемов SERIAL
Примечания:
• Используйте прямой кабель RS-232C для подсоединения компьютера к дисплею.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры
не поставляются с этим телевизором.
Разъем SERIAL отвечает спецификации интерфейса
RS-232C, так что дисплей может управляться с
компьютера, который подключен к этому разъему.
На компьютере потребуется установить программное
обеспечение, которое позволяет отправку и получение
управляющих данных, которые удовлетворяют
нижеприведенным условиям. Используйте
такое компьютерное приложение, как язык
программирования. За подробностями обращайтесь к
документации к компьютерному приложению.
Разъем SERIAL используется для управления дисплеем с компьютера.
Основной формат для управляющих данных
Передача управляющих данных с компьютера
начинается сигналом STX, за которым следует
команда, параметры и, в завершении, сигнал ETX.
При отсутствии параметров, сигнал параметра может
не посылаться.
Старт
(02h)
3-символьная
команда (3 байта)
Двоеточие
Параметр (ы)
(1 - 5 байт)
Конец
(03h)
STX
C1 C2 C3
P1 P2 P3 P4
:
P5
ETX
Примечания:
• При передаче нескольких команд обеспечьте
ожидание ответа после первой команды перед
отсылкой следующей команды.
• Если по ошибке отправлена неверная команда,
аппарат вернет на компьютер команду “ER401”.
• Обратитесь в официальный сервисный центр для
получения подробной информации относительно
использования команд.
Параметры коммуникации
Уровень сигнала
Совместимый с RS-232C
Метод синхронизации
Асинхронный
Частота передачи
9600 бит/с
Проверка четности
Отсутствует
Длина символа
8 бит
Стоп-бит
1 бит
Регулирование потока
-
Названия сигналов для разъема D-sub 9P
Контакт №
Подробности
2
R X D
3
T X D
5
GND
4 • 6
Не используются
7
8
(Закорочено в этом аппарате)
1 • 9
NC
Эти названия сигналов используются в технических
характеристиках компьютера.
Подсоединения
Команда
Команда
Параметр
Описание
PON
Нет
Включить питание
POF
Нет
Выключить питание
AVL
**
Громкость 000 - 100
AMT
0
Бесшумный режим ВЫКЛ
1
Бесшумный режим ВКЛ
IMS
Нет
AV1
AV2
HM1
HM2
DV1
PC1
Выбор входа (перекл.)
Вход VIDEO (VIDEO)
Вход COMPONENT/RGB IN
(Component)
Вход HDMI1 (HDMI1)
Вход HDMI2 (HDMI2)
Вход DVI-D IN (DVI)
Вход PC IN (PC)
DAM
Нет
ZOOM
FULL
NORM
ZOM2
Выбор режима экрана (перекл)
Увеличение1
16:9
4:3
Увеличение2
Когда питание выключено, дисплей отвечает только
на команду PON.
6 7 8 9
1 3
4
5
2
КОМПЬЮТЕР
Прямой кабель RS-232C
D-sub 9p
(Штекер)
(Гнездо)
Расположение контактов
для SERIAL разъема
