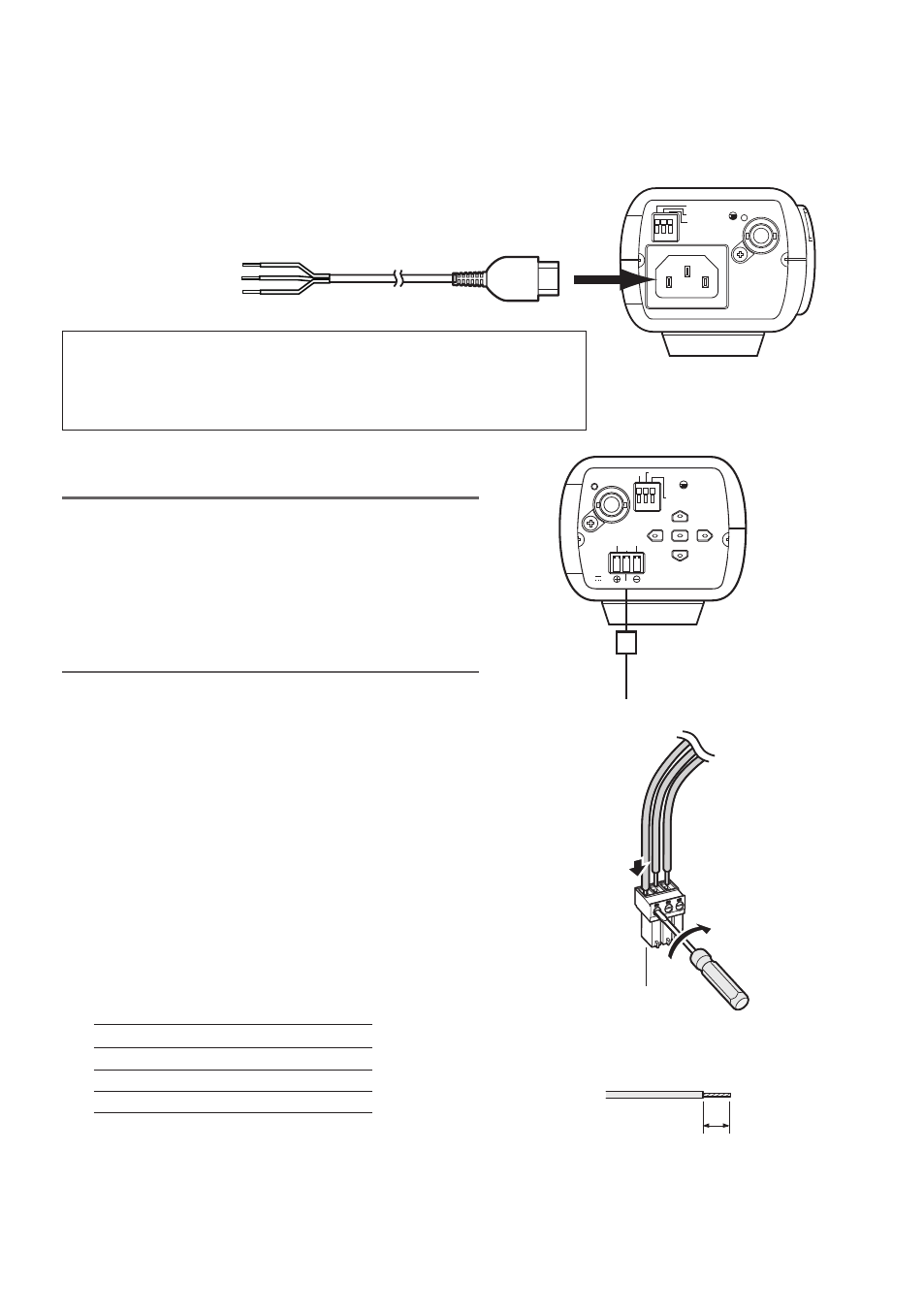

19

POWER

ALARM OUT

ALARM IN

GND

VIDEO OUT

220 - 240 V ~ 50Hz

Силовой кабель (аксессуар)

220 В до 240 В

перем. т., 50 Гц

WV-CP504

Важно:

• Питание перем. т. напряжением 24 В/пост. т.

напряжением 12 В должно быть изолировано от
перем. т. напряжением 220 В до 240 В.

• Автоматически выбирается питаиие перем. т.

напряжением 24 А или пост. т. напряжением
12 В. Настоящая камера не нуждается в задании
уставок.

q Ослабляют винт джека шнура питания (аксес-

суар).

w К джеку шнура питания подключают питание

(опционное) перем. т. напряжением 24 В или
пост. т. напряжением 12 В.

Снимают наружную оболочку конца шнура на

длине от 3 мм до 7 мм с достаточным скручи-
ванием конца жилы во избежание короткого
замыкания.

• Спецификация кабеля (шнур)

AWG #16 - #28, Одножильный, скрученный

* Проверяют, не обнажен ли участок жилы со

снятой оболочкой и надежно ли она
подсоединена.

<Номинальная характеристика>

24 В перем. т. 12 В пост. т.

A

2-N

@ (Земля)

B

Земля

NC (Н.З.)

C

1-L

!

e Затягивают винт джека шнура питания.
r Подсоединяют джек шнура питания к гнезду для

подключения шнура питания перем. т./пост. т. ,
имеющемуся на задней стенке камеры.

* Следует убедиться, что джек шнура питания вставлен в гнездо для подключения шнура питания

перем. т./пост. т. до отказа.

ALARM OUT

ALARM IN

POWER

VIDEO OUT

24V

IN

~

1-L

12V

IN

NC

2-N

GND

(UP)

(LEFT)

(RIGHT)

(DOWN)

(SET)

NEAR

FAR

BF/MENU

GND

К источнику питания

перем. т. 24 В или

пост. т. 12 В

C B

A

Штекер шнура

питания

(аксессуар)

Снять оболочку

3 мм - 7 мм

Внимание:

• Камера должна быть подсоединена шнуром с джеком.

Джек в каждой стране должен быть установлен на шнур

питания квалифицированным электриком.

n

Включают питание.

WV-CP500

К этому коннектору подсоединяется силовой кабель, входящий в комплектацию.

Соединяют силовой коннектор на задней стороне камеры и штепсельную розетку с помощью

силового кабеля, входящего в комплектацию.
