Panasonic WV-CP500 - Инструкция (Страница 10)

10
POWER ALARM OUT
ALARM IN
GND
VIDEO OUT
220 - 240V ~ 50Hz
Операционные кнопки*
: Кнопка вверх (UP)
: Кнопка вниз (DOWN)
: Кнопка влево (LEFT), NEAR
: Кнопка вправо (RIGHT), FAR
: Кнопка задания (SET), BF/MENU
* Кнопкам, встречающимся в
настоящей книге, присвоены
следующие наименования:
ALARM OUT
ALARM IN
POWER
VIDEO OUT
24V IN ~
1-L
12V IN
NC
2-N
GND
(UP)
(LEFT) (RIGHT)
(DOWN)
(SET)
NEAR FAR BF/MENU
GND

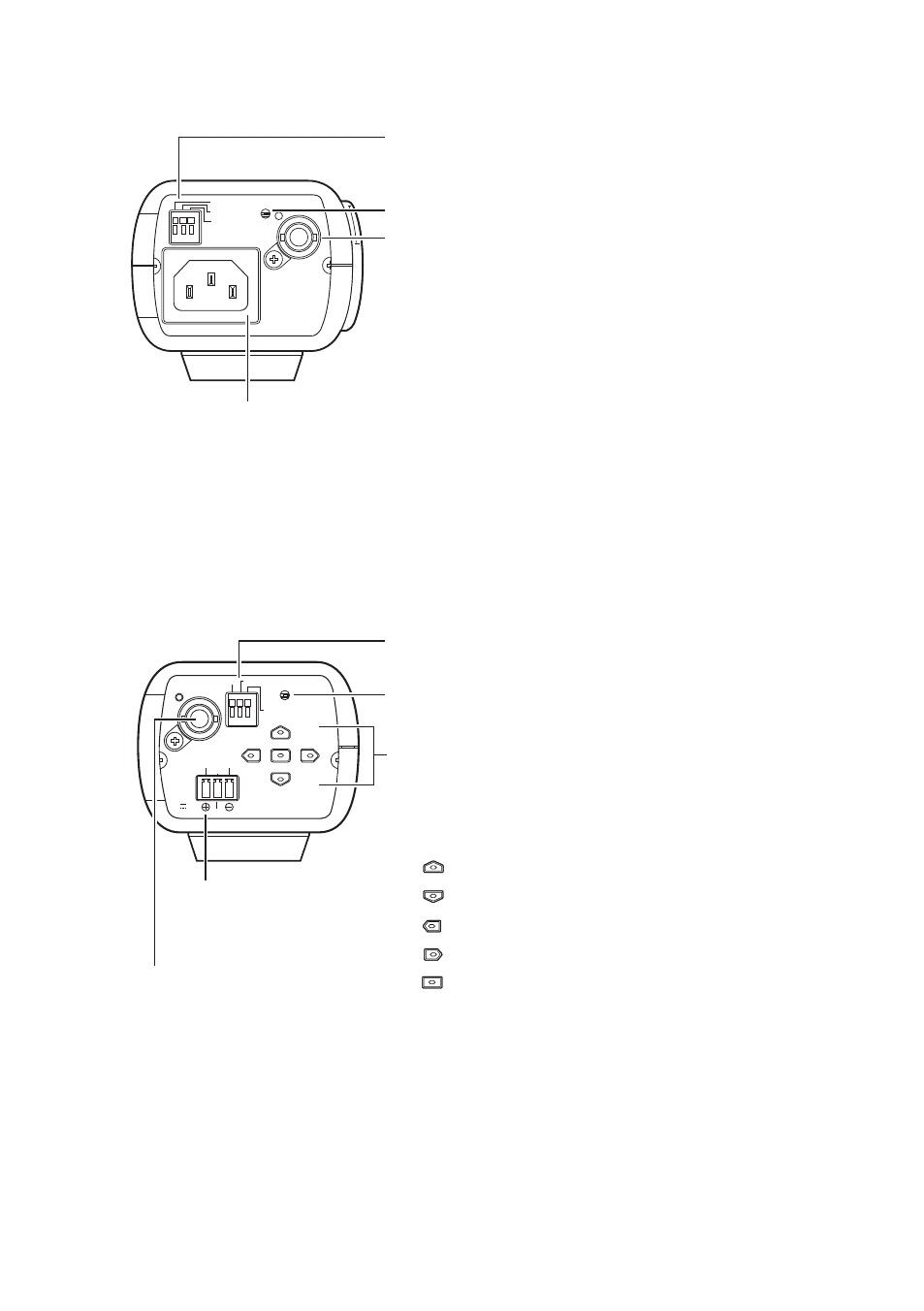

Вид сзади (WV-CP500)
Вид сзади (WV-CP504)
Клемма для внешнего устройства
Контрольная лампа сети
Коннектор питания
Клемма для внешнего устройства
Контрольная лампа сети
Выходной разъем
видеосигналов
Выходной разъем видеосигналов
Гнездо для присоединения
шнура питания перем. т./
пост. т.
