Страница 94
94

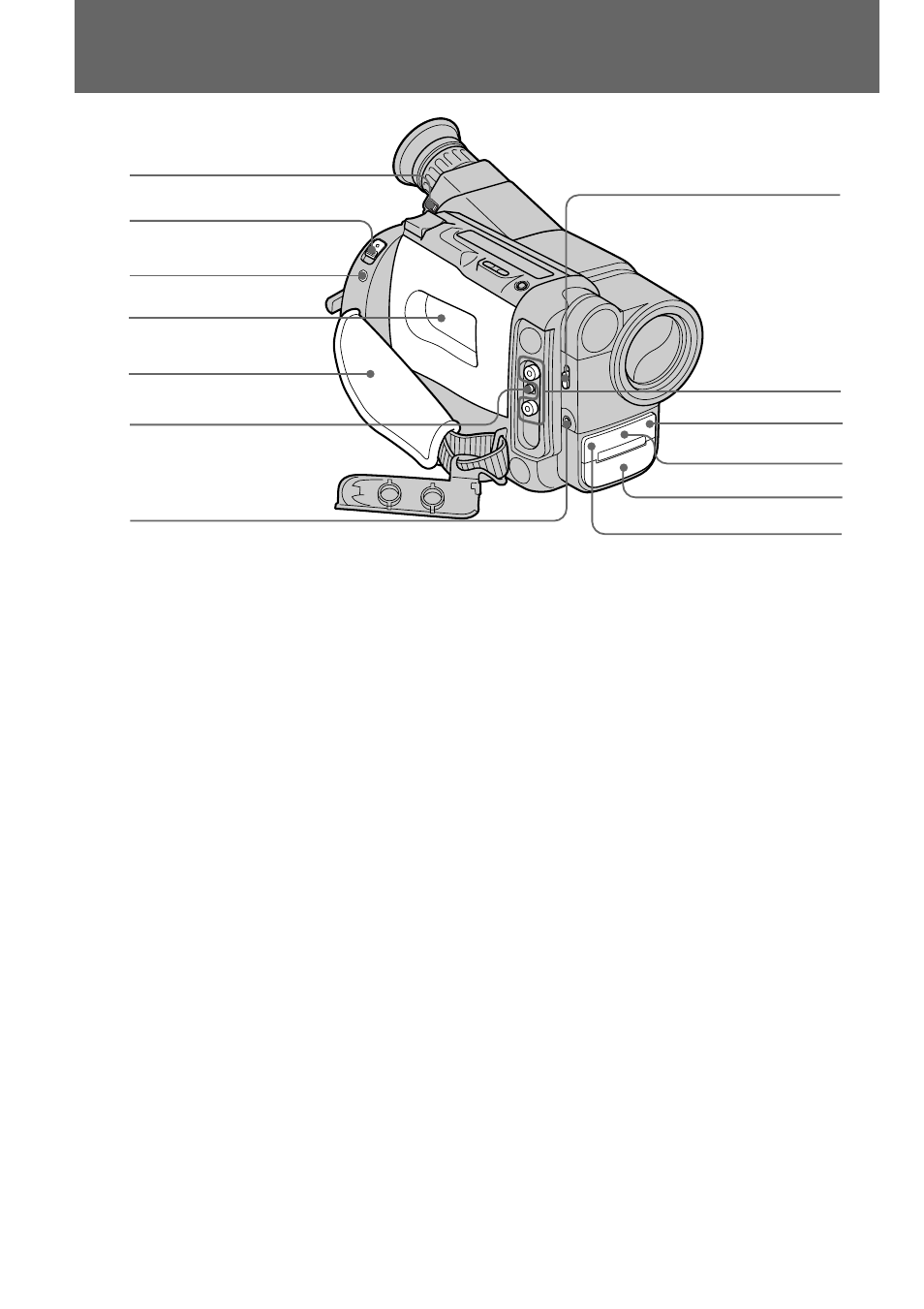

Identifying the Parts
#§ Eyecup RELEASE knob (p. 76)
#¶ EJECT switch (p. 13)
#• LANC l control jack
l stands for Local Application Control Bus
System. The l control jack is used for
controlling the tape transport of video
equipment and peripherals connected to it.
This jack has the same function as the jack
indicated as CONTROL L or REMOTE.
#ª Cassette compartment (p. 13)
$º Grip strap (p. 20)
$¡ RFU DC OUT (RFU adaptor DC output)
jack (p. 25)
$™ MIC jack (PLUG IN POWER)
Connect an external microphone (not
supplied). This jack also accepts a “plug-in-
power” microphone.
$£ LIGHT switch (CCD-TR515E/TR713E only)
(p. 58)
$¢ VIDEO/AUDIO OUT jacks (p. 24)
$∞ Remote sensor (CCD-TR425E/TR515E/
TR713E only) (p. 96)
Aim the Remote Commander here for
remote control.
$§ LASER LINK emitter (CCD-TR713E only)
(p.25)/NightShot light emitter (p. 40)
$¶ Microphone
$• Camera recording/battery lamp (p. 14)
#§ Pyчка окyляра RELEASE (стр. 76)
#¶ Выключатель EJECT (стр. 13)
#• Гнездо управления LANC l
l означает систему канала местного
управления. Гнездо управления l
используется для контроля за
перемещением ленты видеооборудования
и периферийных устройств, подключенных
к нему. Данное гнездо имеет такую же
функцию, как и разъемы, обозначенные
как CONTROL L или REMOTE.
#ª Кассетный отсек (стр. 13)
$º Ременной захват (стр. 20)
$¡ Гнездо RFU DC OUT (выход пост. тока
ВЧ-адаптера) (стр. 25)
$™ Гнeздо MIC (PLUG IN POWER)
Для подсоединения внешнего микрофона
(не прилагается). Это гнездо допускает
подключение микрофона “с
выключателем питания”.
$£ Переключатель LIGHT (только у моделей
CCD-TR515E/TR713E) (cтр. 58)
$¢ Гнезда VIDEO/AUDIO OUT (стр. 24)
$∞ Дистанционный сенсор (только с
моделями CCD-TR425E/TR515Е/TR713E)
(cтр.96)
Для осуществления функции
дистанционного управления нацельте ПДУ
сюда.
$§ Излучатель LASER LINK (только с
моделью CCD-TR713E) (стр.25)/
Излучатель света для ночной съемки
(стр.40)
$¶ Микрофон
$• Лампочка записи камерой/батареи (стр. 14)
Опознавание частей
#•
#§
#ª
#¶
$º
$¡
$¢
$∞
$§
$¶
$•
$™
$£
