Названия деталей камеры – Инструкция по эксплуатации Panasonic VDR-M30EN
Страница 14
14

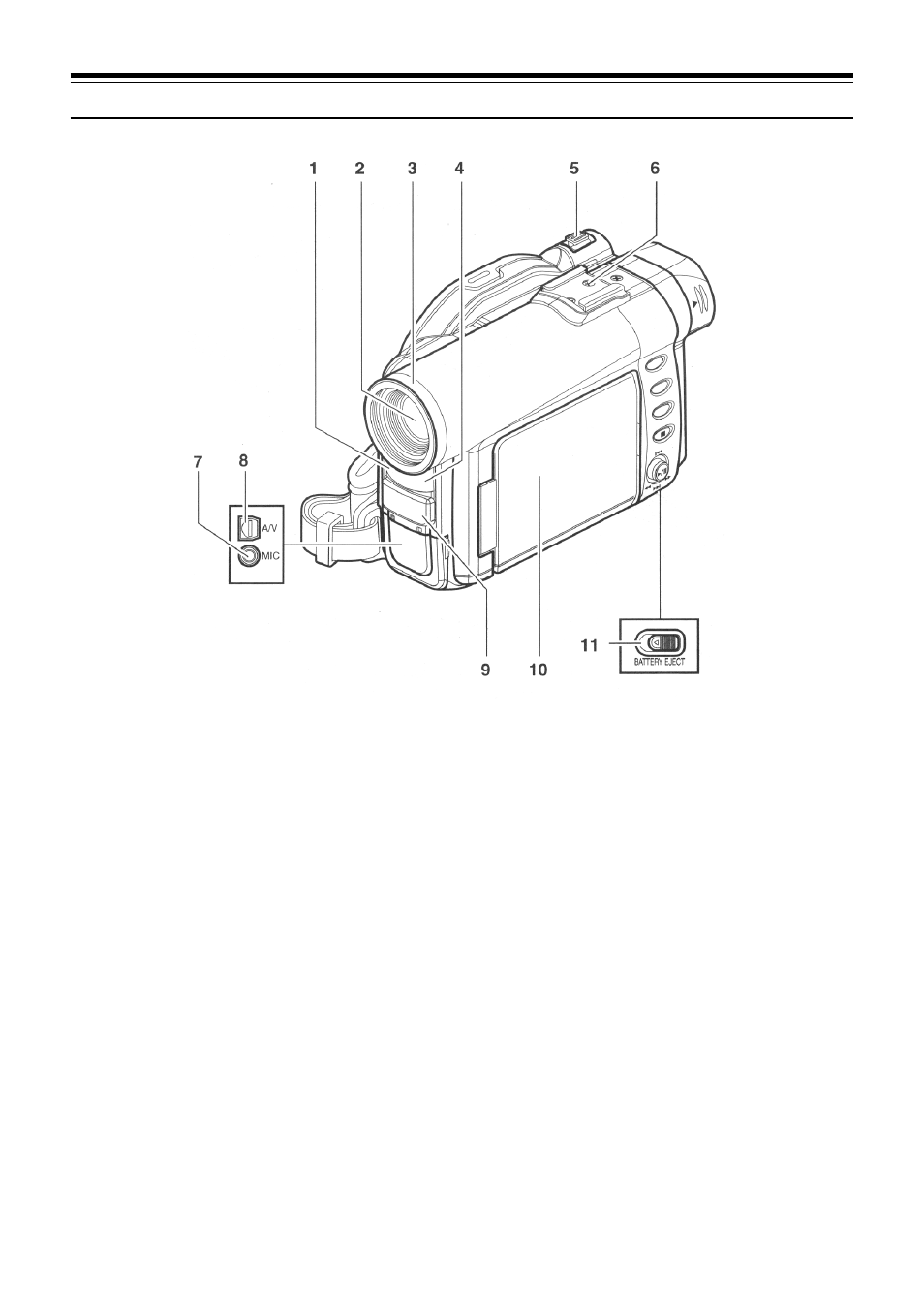

Названия деталей камеры
1
Индикатор записи (стр. 88)
Красный индикатор указывает на то, что в
данный момент идет запись.
2
Оптический 10-кратный зум (стр. 55)
Регулировка фокуса изображения в
видоискателе. (Вытяните видоискатель на
себя).
3
Кожух объектива (стр. 56)
При работе с объективом для
телевизионного или широкоформатного
вывода обязательно снимите этот кожух.
4
Инфракрасный датчик (стр. 36)
Этот датчик принимает сигнал, которуй
поступает на него при нажатии клавиш на
пульте дистанционного управления.
5
Регулятор зума (стр. 55)
Для увеличения изображения нажмите
клавишу Т, для удаления объекта нажмите
клавишу W.
6
Башмак
Предназначен для установки
дополнительных принадлежностей таких
как, например стереомикрофон
(VW-VMS2E).
7
Гнездо для подключения выносного
микрофона (стр. 53)
8
Выходной разъем AV (стр. 70)
9
Стереомикрофон (стр. 53)
10 Жидко-кристаллический дисплей с
диагональю 2,5 дюйма (обращен
внутрь) (стр. 47).
11 Переключатель BATTERY EJECT
(стр. 38)
Переключатель BATTERY EJECT
расположен на нижней стороне
DVD-видеокамеры: для того, чтобы
отсоединить аккумулятор, переместите его
в сторону.
