Подключения, Подключение fm-антенны, Pyccкий – Инструкция по эксплуатации Samsung HT-E4550K
Страница 20
|
20
Pyccкий
Подключения

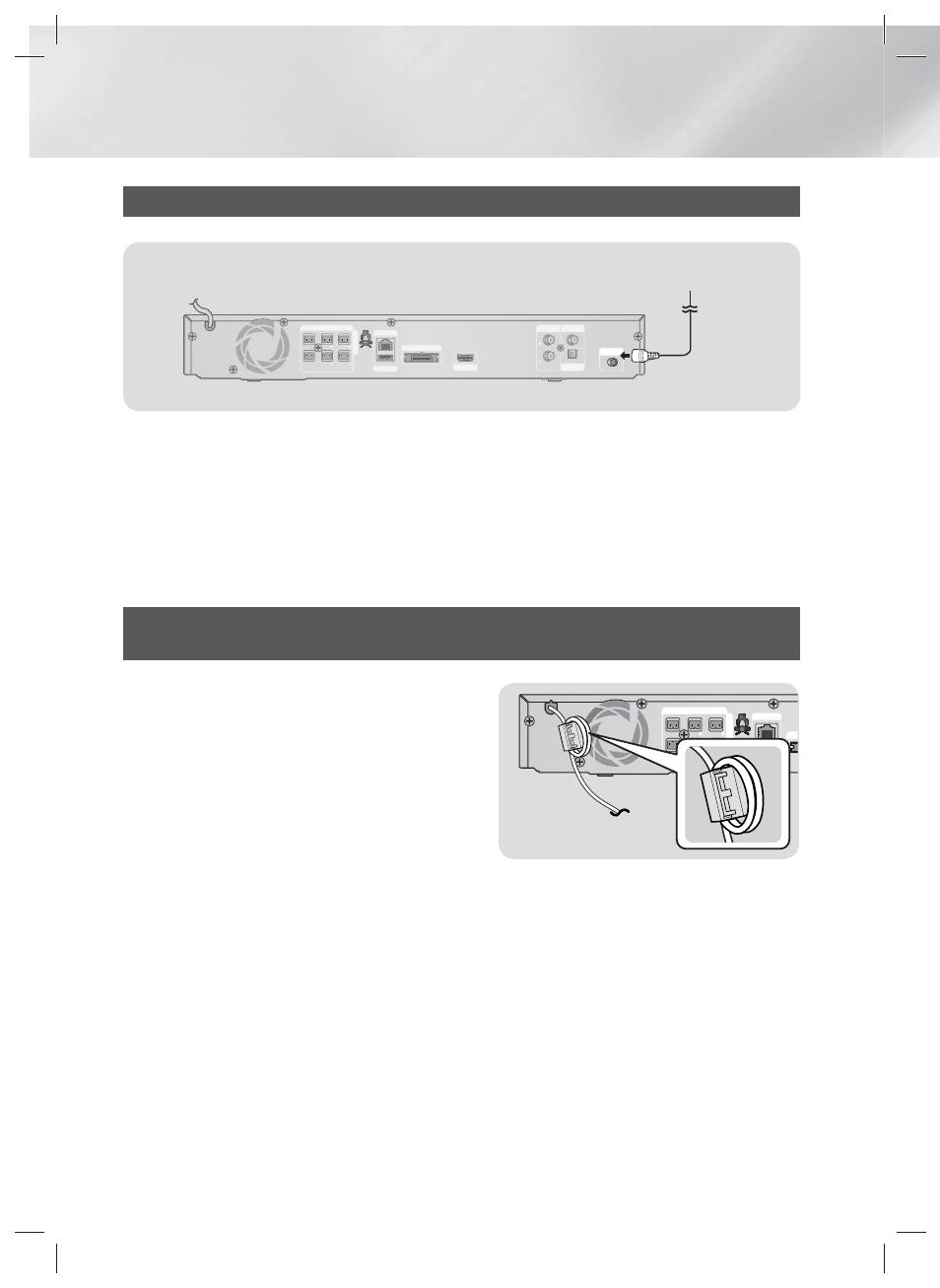

Подсоединение тороидального ферритового сердечника к кабелю
питания основного устройства
Подсоединение тороидального ферритового
сердечника к кабелю питания основного
устройства позволит предотвратить возникновение
радиочастотных помех, создаваемых
радиосигналами.
1. Для открытия нажмите на фиксирующий щиток
тороидального ферритового сердечника.
2. Заверните по спирали дважды кабель питания
главного устройства.
3. Подсоедините тороидальный ферритовый сердечник
к кабелю питания главного устройства, как показано
на рисунке, и нажмите до щелчка.
Подключение FM-антенны
5V 350mA
LAN
WIRELESS
WIRELESS LAN
HDMI OUT
AUX
IN
VIDEO
OUT
OPTICAL
DIGITAL
AUDIO IN
IMPEDANCE : 3
SPEAKERS OUT
CENTER
SUBWOOFER
FRONT L
SURROUND L
FRONT R
SURROUND R
L
R
5V 350mA
LAN
WIRELESS
WIRELESS LAN
HDMI OUT
AUX
IN
VIDEO
OUT
OPTICAL
DIGITAL
AUDIO IN
IMPEDANCE : 3
SPEAKERS OUT
CENTER
R
SUBWOOFER
FRONT
F
F
L
SURROUND L
FRONT R
SURROUND R
L
R
FM ANT
FM-антенна (входит в комплект поставки)
1 . Подключите прилагаемую FM-антенну к разъему FM-антенны.
2 . Плавно перемещайте антенный провод, пока не найдете место с хорошим приемом сигнала,
затем закрепите его на стене или другой жесткой поверхности.
|
ПРИМЕЧАНИЕ
|
\ Данное устройство не принимает сигналы радиостанций в диапазоне AM.
5V 350mA
LAN
WIRELESS LAN
IMPEDANCE : 3
SPEAKERS OUT
CENTER
SUBWOOFER
FRONT L
SURROUND L
FRONT R
SURROUND R
