Инструкция по эксплуатации Samsung HT-E4550K
Страница 17
Pyccкий
17
|
03
Подключения

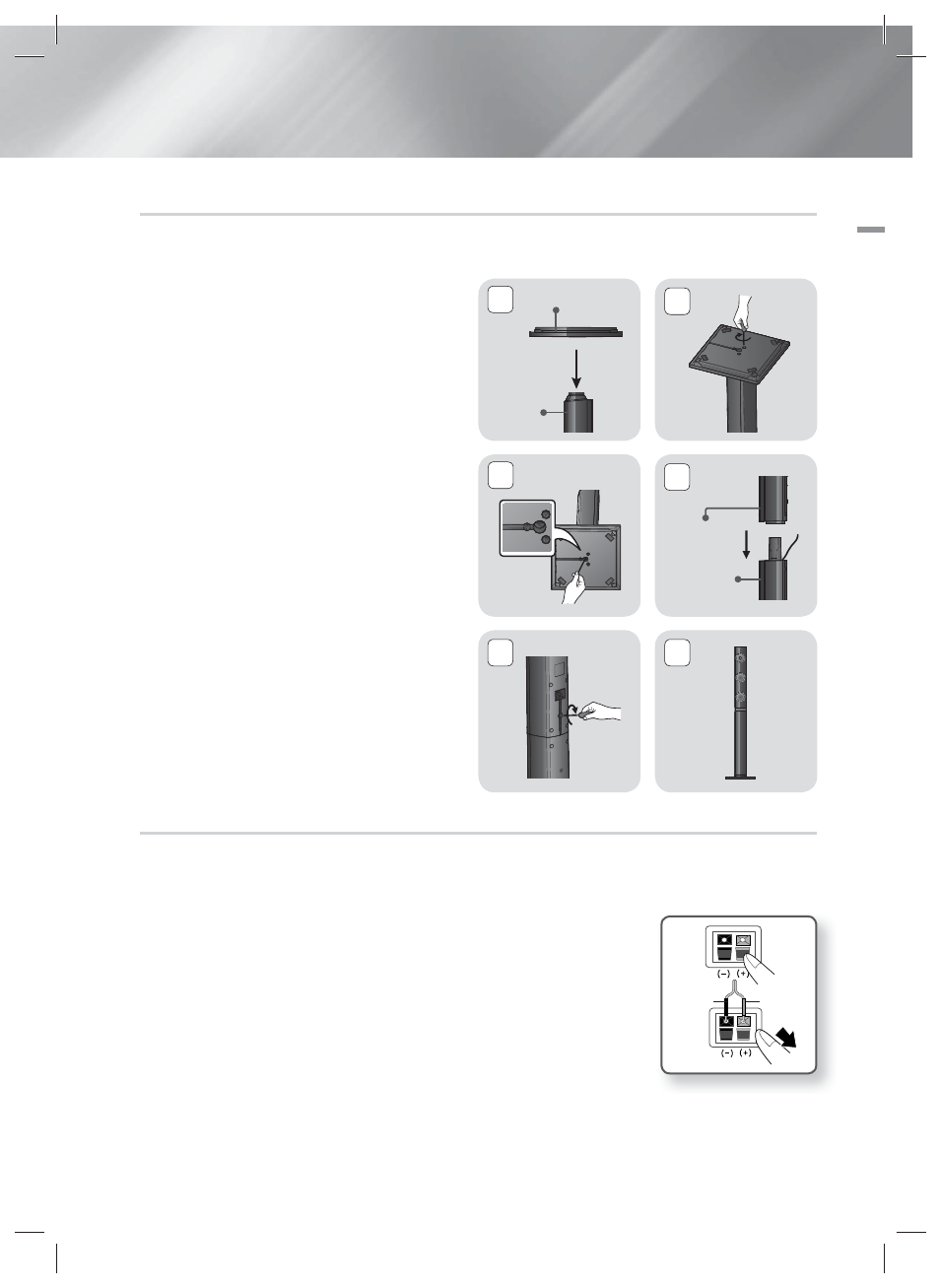

Установка громкоговорителей на высокую подставку
* Только для HT-E4530K - фронтальные громкоговорители
* Только для HT-E4550K - фронтальные громкоговорители/громкоговорители объемного звучания
1. Переверните основание подставки нижней
стороной вверх и прикрепите провод к
подставке.
2. Используйте отвертку, чтобы завернуть
винты в трех отверстиях, отмеченных на
подставке.
3. Выпрямите прилагающийся провод
динамика и вставьте его в отверстие,
расположенное в центре основания
подставки.
4. Закрепите громкоговоритель сверху на
собранной подставке.
5. Вставьте винт в отверстие с задней стороны
громкоговорителя и закрутите с помощью
отвертки в направлении по часовой
стрелке, как показано на рисунке.
Затем подключите кабель
громкоговорителя.
6. Внешний вид после установки
громкоговорителя.
Повторите эти действия, чтобы установить
другой громкоговоритель.
Подключение громкоговорителей
* Только для HT-E4530K - фронтальные громкоговорители
* Только для HT-E4550K - фронтальные громкоговорители/громкоговорители объемного звучания
1. Найдите соответствующий набор кабелей для каждого
громкоговорителя по цвету разъемов на наборах кабелей и цветной
метки снизу каждого громкоговорителя.
2. Подключение кабеля громкоговорителя к громкоговорителю.
a. Нажмите красный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте красный провод и отпустите
фиксатор.
b. Нажмите черный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте черныйпровод и отпустите
фиксатор.
3. Выполните подключение кабелей к разъемам на задней панели устройства, учитывая цвета
разъемов и гнезд громкоговорителей.
Черный
Красный
1
О
СНОВАНИЕ
ПОДСТАВКИ
Подставка
3
4
Громкоговоритель
Подставка
2
5
6
