Подключение
Подключение видеовыхода системы к телевизору
Выберите один из трех способов подключения к телевизору.
FM ANT
FA NET
(Only For Service)
IRELESS
HDMI OUT
AUX
IN 2
COMPONENT
OUT
VIDEO
OUT
FM ANT
FA NET
(Only For Service)
IRELESS
AUX
IN 2

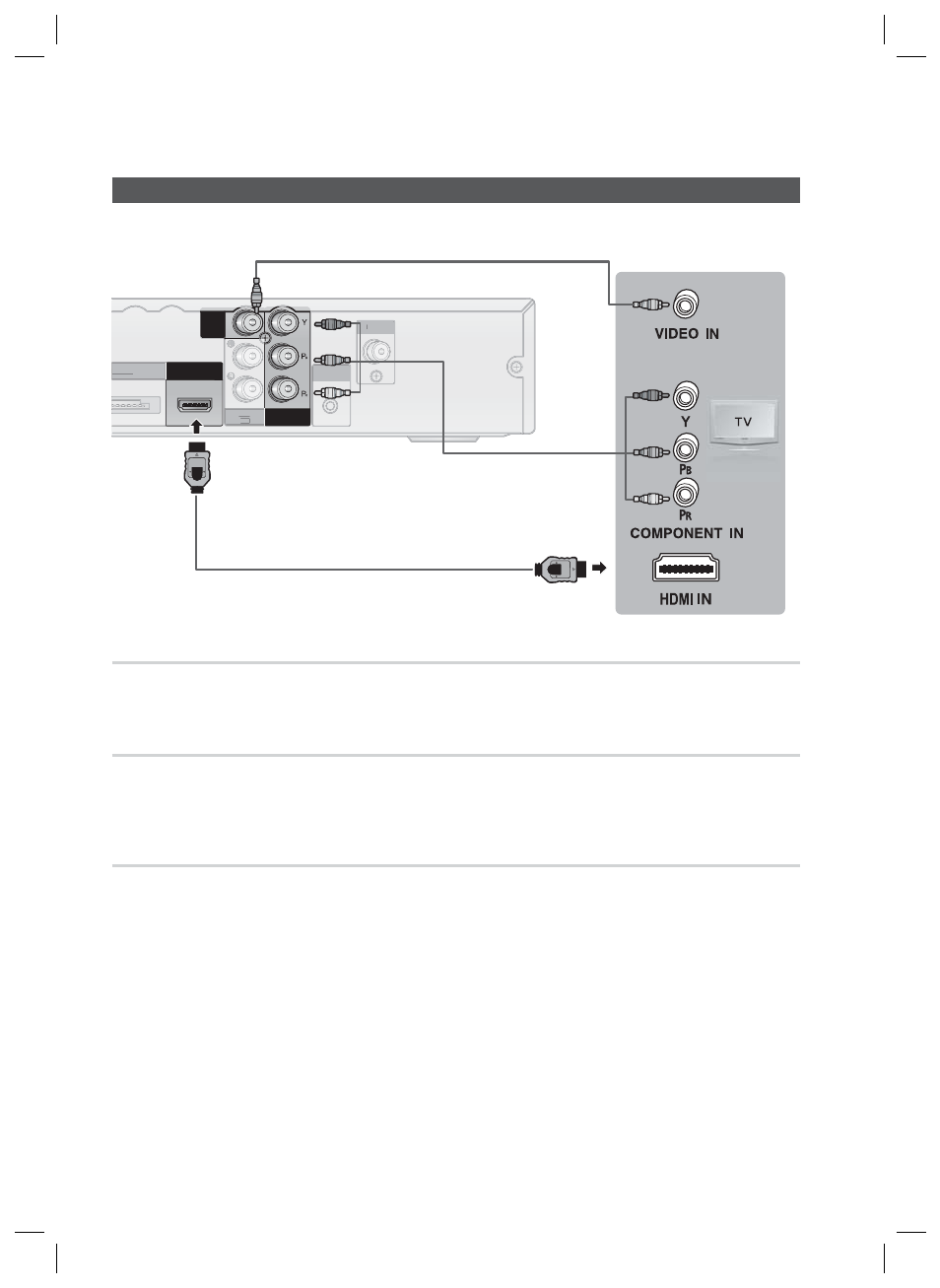

ВАРИАНТ 1: HDMI
Подсоедините кабель HDMI (не входит в комплект) к гнезду HDMI OUT в задней части проигрывателя
DVD и гнезду HDMI IN телевизора.
ВАРИАНТ 2: Компонентный видеосигнал
Если телевизор имеет компонентные видеовходы, подсоедините компонентный видеокабель (не входит
в комплект) к гнездам COMPONENT OUT
(
Y, P
B
и
P
R
)
на задней панели проигрывателя DVD к
компонентным видеовходам телевизора.
ВАРИАНТ 3: Композитный видеосигнал
Подсоедините поставляемый видеокабель к гнезду VIDEO OUT на задней панели устройства и к гнезду
IN телевизора.
ПРИМЕЧАНИЕ
Разрешение, доступное для выхода HDMI: 480p(576p), 720p,1080i/1080p. Параметры разрешения приведены на стр. 25.
При использовании компонентного/композитного видеовыхода устройство работает в режиме чересстрочной
развертки 480i(576i).
После установки видео подключения установите источник входного сигнала на телевизоре в соответствие с
выходным сигналом устройства.
Прежде чем выбрать источник входного видеосигнала на телевизоре, включите устройство. Информацию о выборе
источника входного сигнала телевизора можно найти в инструкции к телевизору.
ВНИМАНИЕ
Не подключайте устройство через видеопроигрыватель. На видеосигнал, проходящий через видеопроигрыватель,
могут влиять системы защиты авторских прав, и изображение на экране может искажаться.0
✎
!
ВАРИАНТ 1
ВАРИАНТ 2
ВАРИАНТ 3 (входит в комплект)
Зеленый
Синий
Красный
