Pyccкий
17
02
Connections
02
Подключение

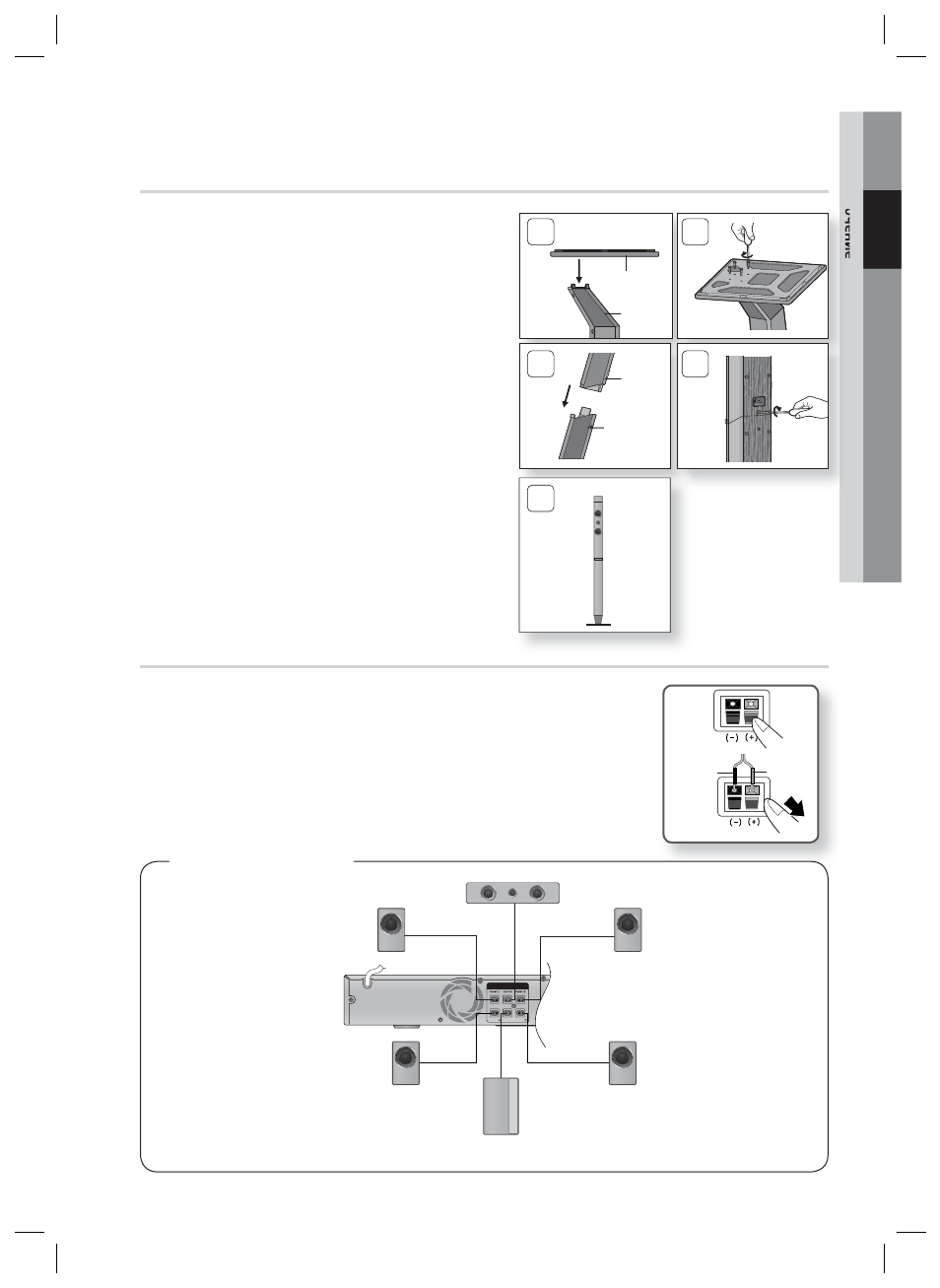

Установка громкоговорителей на высокую подставку
* только HT-D553K - Фронтальные громкоговорители
* только HT-D555K - ФРОНТАЛЬНЫЙ/Громкоговорители
объемного звучания
Переверните подставку и прикрепите ее к основанию
подставки.
Вставьте небольшие винты (4*20, для подсоединения стойки
и основания стойки) в четыре отмеченных отверстия и
заверните против часовой стрелки, как показано на рисунке.
ВНИМАНИЕ : При использовании динамометрической
отвертки не прилагайте чрезмерных усилий. В
противном случае ее можно повредить, или она будет
проворачиваться. (динамометрическая отвертка - менее
15 кгс см)
Прикрепите верхний громкоговоритель к собранной
подставке.
Вставьте другой большой винт (5*15, для подсоединения
динамика и стойки) в отверстие с задней стороны
громкоговорителя и заверните с помощью отвертки по
часовой стрелке, как показано на рисунке.
Это внешний вид после установки громкоговорителя.
Выполните эти действия, чтобы установить другой динамик.
1.
2.
!
3.
4.
5.
1 2
3 4
Стойка
Стойка
Основа
Стойка
5
Подключение громкоговорителей
Нажмите вниз фиксатор контактного терминала на задней стенке
громкоговорителя.
Вставьте провод с черной изоляцией в черный контактный терминал (–), а
провод с красной изоляцией в красный контактный терминал (+) и затем
отпустите фиксатор.
Подсоедините другой конец кабеля громкоговорителя соответствующего
цвета к гнезду на задней панели домашнего кинотеатра.
1.
2.
3.
Черный Красный
Для HT-D550K
SURROUND SUBWOOFER SURROUND
SPEAKERS OUT
Фронтальный
громкоговоритель (П)
Сабвуфер
объемного звучания
громкоговоритель
(П)
объемного звучания
громкоговоритель
(Л)
Фронтальный
громкоговоритель (Л)
Центральный громкоговоритель
* Инструкции по установке громкоговорителей для модели HT-D553K/D555K см. на стр. 16.
Громкоговоритель
