Подключение
Для HT-D550K

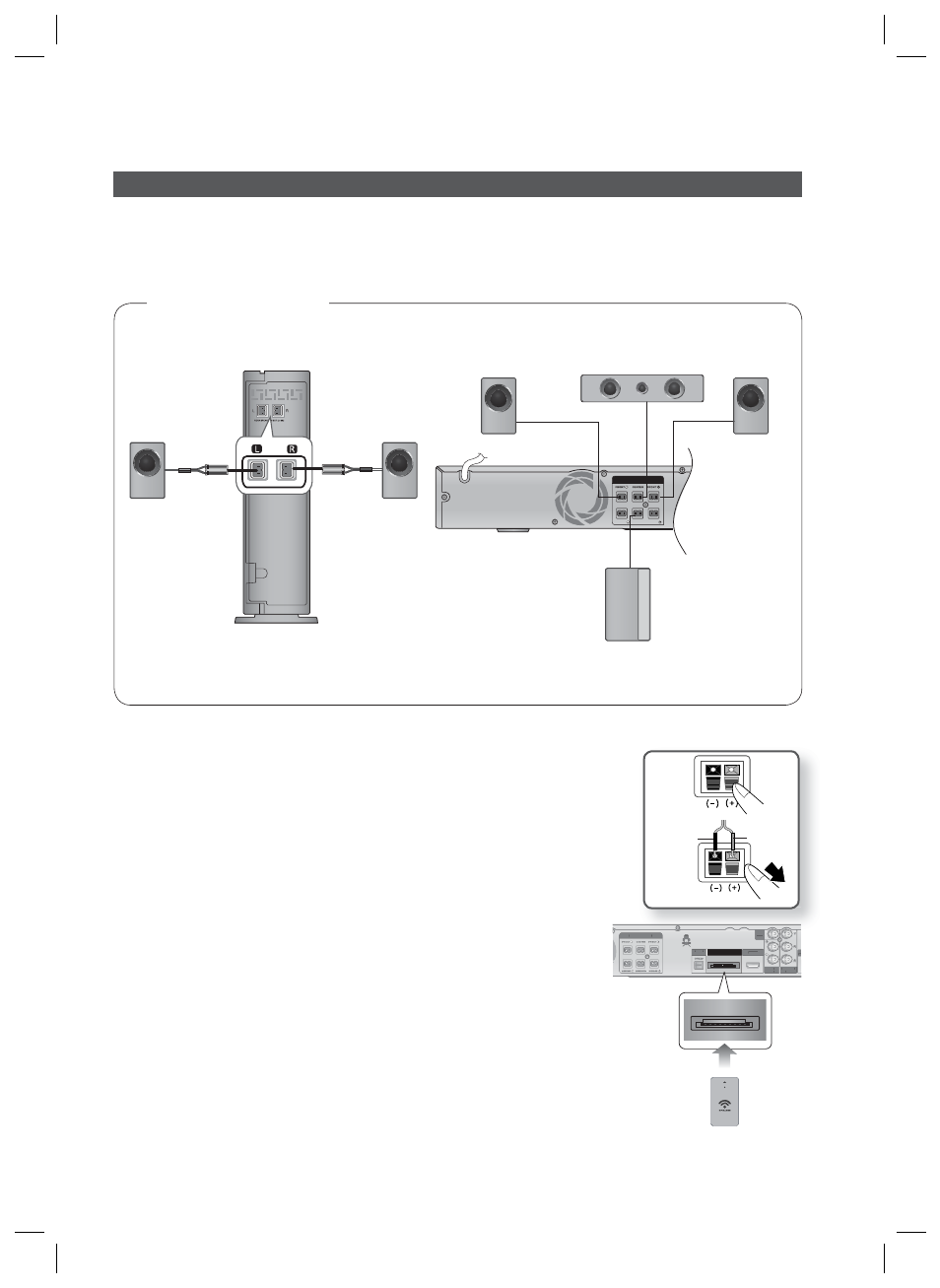

Подключение дополнительного модуля беспроводного приемника
Чтобы подключить громкоговорители объемного звучания беспроводным способом, необходимо
приобрести модуль беспроводного приемника и плату TX у продавца Samsung.
● К данному устройству следует подключать только модуль беспроводного приемника SWA-5000.
A
O
SURROUND
SUBWOOFER
SURROUND
SPEAKERS OUT
Модуль беспроводного приемника
Нажмите вниз фиксатор контактного терминала на задней стенке
громкоговорителя.
Вставьте провод с черной изоляцией в черный контактный терминал (–), а
провод с красной изоляцией в красный контактный терминал (+) и затем
отпустите фиксатор.
Подсоедините другой конец кабеля громкоговорителя соответствующего
цвета к гнезду на задней панели домашнего кинотеатра.
Когда устройство выключено, вставьте карту TX в
разъем карты TX (WIRELESS) на задней стороне устройства.
Возьмите карту TX надписью "WIRELESS" вверх и вставьте ее в порт.
Карта TX обеспечивает связь между устройством и дополнительным
беспроводным приемником.
Подключите левый и правый громкоговорители объемного звучания к
модулю беспроводного приемника.
Подсоедините шнур питания беспроводного приемного модуля к
настенной розетке.
1.
2.
3.
4.
•
•
5.
6.
F
(Only
DIGITAL
AUDIO IN
WIRELESS
OPTICAL
SURROUND
SUBWOOFER
SURROUND
HDMI OUT
SPEAKERS OUT
AUX
IN 2
COMPONENT
OUT
VIDEO
OUT
(Onl
DIGITAL
AUDIO IN
HDMI OUT
SPEAKERS OUT
AUX
IN 2
COMPONENT
OUT
VIDEO
OUT
WIRELESS
Карта TX
* Инструкции по установке громкоговорителей для модели HT-D553K/D555K см. на стр. 16.
Черный
Красный
Центральный
громкоговоритель
Фронтальный
громкоговоритель (П)
Сабвуфер
Фронтальный
громкоговоритель
(Л)
Боковой
громкоговоритель
(Л)
Боковой
громкоговоритель
(П)
