Соединительная панель
Подключая видео- или аудиосистему к телевизору, следите за тем, чтобы все ее компоненты были выключены.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
N
N

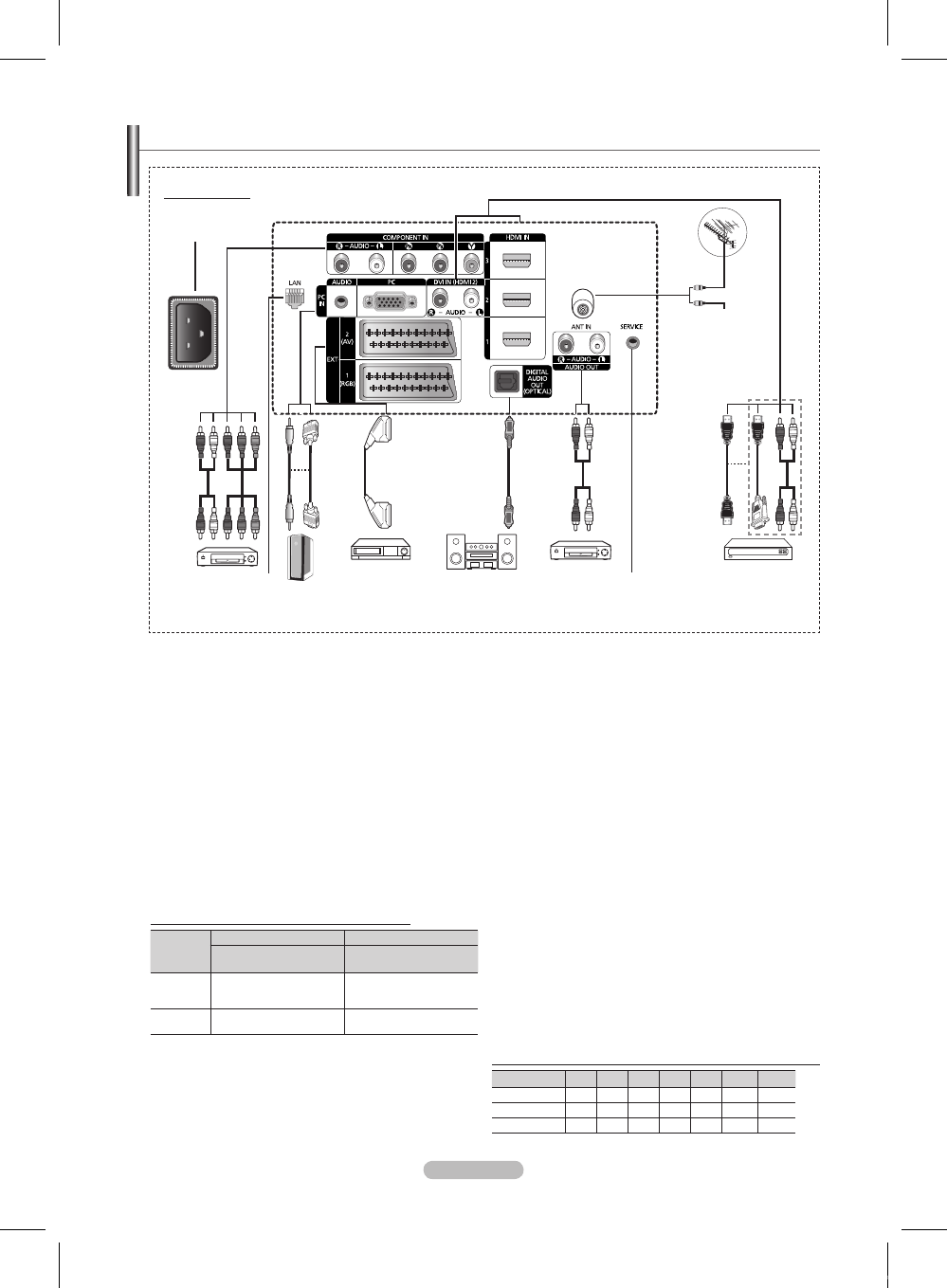

Задняя панель
Кабельное
телевидение Сеть
или
или
или
1
5 7 9 6
0
8 3 4
Цвет и форма устройства могут различаться в зависимости от модели. N
1 ВХОДНОЙ РАЗЪЕМ ПИТАНИЯ
Подсоединение шнура питания, входящего в комплект
поставки.
2 COMPONENT IN
AUDIO Л/П и видеовходы (Y/P
B
/P
R
) для компонента.
3 LAN
Для подключения к сети подсоедините кабель LAN к
этому порту.
4 PC IN(PC) / AUDIO
Подсоединение к разъему видео- и аудиовыхода ПК.
5 EXT 1, EXT
Входные и выходные разъемы для внешних устройств,
таких как видеомагнитофон, DVD-проигрыватель,
игровая приставка или проигрыватели видеодисков.
Характеристики входных/выходных разъемов
Разъем
Вход Выход
Video
Audio
(L/R)
RGB Video + Audio(L/R)
EXT 1 ✔ ✔ ✔
Доступен только выход
телевизионного сигнала
или сигнала DTV.
EXT 2 ✔ ✔
Выходной сигнал, который
можно выбрать.
6 DIGITAL AUDIO OUT (OPTICAL)
Выполните подключение к цифровому аудиоустройству.
7 AUDIO OUT(AUDIO R/L)
Подключение аудиосигналов RCA от телевизора к
внешнему источнику, например аудиооборудованию.
8 SERVICE
− Разъем используется для обслуживания.
9 HDMI IN 1,,3
− При соединении двух устройств с помощью разъема
HDMI дополнительный аудиокабель не требуется.
− При использовании кабеля HDMI/DVI необходимо
выполнить подключение к гнезду HDMI IN 2.
Что такое HDMI?
− High Definition Multimedia interface позволяет
передавать цифровые видеоданные высокого
разрешения и многоканальные цифровые
аудиосигналы.
− Разъем HDMI/DVI обеспечивает DVI-соединение
с дополнительным устройством с помощью
соответствующего кабеля (в комплект не входит).
Различие между HDMI и DVI состоит в том, что
устройство HDMI меньше по размеру, оснащено
технологией защиты от незаконного копирования
HDCP (High Bandwidth Digital Copy Protection), а
также поддерживает многоканальные цифровые
аудиосигналы.
DVI IN (HDMI ) AUDIO L/R
DVI и аудиовыходы для подключения внешних
устройств.
0 ANT IN
75Ω Разъем для коаксиального кабеля антенной/
кабельной сети
Поддерживаемые режимы для HDMI/DVI и Компонентный
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50 Гц X X X O O O O
HDMI/DVI 60 Гц X O X X O O O
Компонентный O O O O O O O
