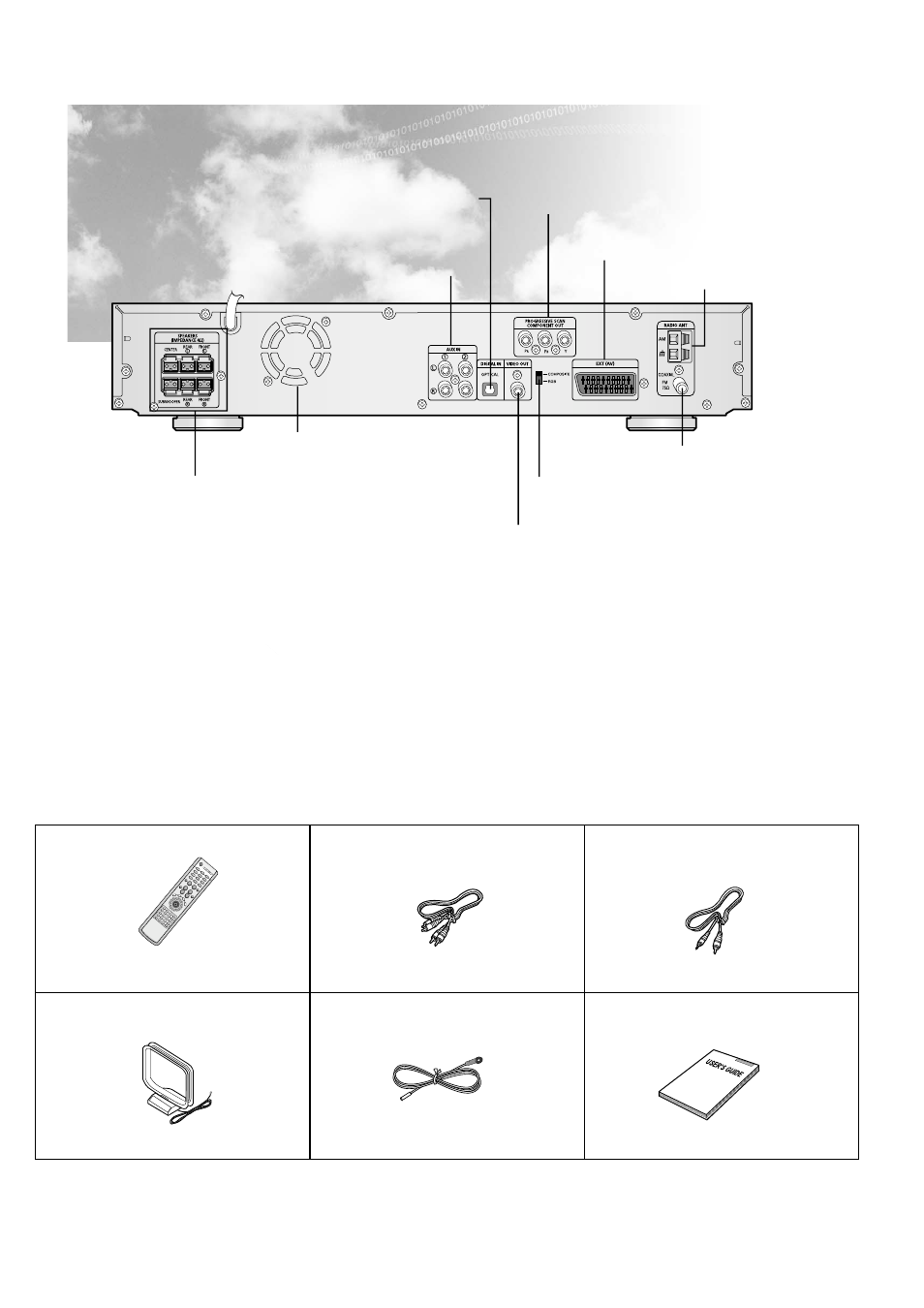

FM Antenna Connector
5.1 Channel Speaker
Output Terminals
Cooling Fan
Video Output Connector
Connect the TV's video input jacks
(VIDEO IN) to the VIDEO OUT connector.
AM Antenna Connector
SCART JACK
Connect to a TV with scart input jack.
COMPONENT VIDEO OUTPUT Connectors
Connect a TV with component video inputs to these jacks.
VIDEO OUT SELECT SWITCH
Use the switch to set video out
External Digital Optical Input Connector
Use this to connect external equipment capable of digital output.
External Audio Component
Input Connector
8
1- Входной оптический разъем для внешних цифровых устройств Используется для подключения к внешним
устройствам, снабженным цифровым выходом; 2- Входные гнезда для аудио сигнала от внешнего источника; 3- Гнезда
ВЫХОДА КОМПОНЕНТНОГО ВИДЕОСИГНАЛА Служат для подключения телевизора с входом компонентного видеосигнала;
4- РАЗЪЕМ СКАРТ Соедините с телевизором, у которого имеется входной разъем СКАРТ; 5- Клеммы для подключения AM
антенны; 6- Гнездо для подключения FM антенны; 7- ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ТИПА ВЫХОДНОГО ВИДЕОСИГНАЛА
Используйте этот переключатель для выбора типа выходного видеосигнала; 8-Гнездо выхода видеосигнала Соедините
гнездо входа видеосигнала на телевизоре (VIDEO IN) с гнездом VIDEO OUT на системе; 9- Охлаждающий вентилятор;
10- Выходные клеммы для подсоединения громкоговорителей 5.1 канальной акустической системы
Принадлежности
Пульт дистанционного управления Кабель для аудиосигнала Кабель для видеосигнала
AM антенна FM антенна Инструкция для пользователя
– Задняя панель –
