Установка акустической системы в конфигурации SDSM
(Super Digital Sound Master)
с
использованием подставок

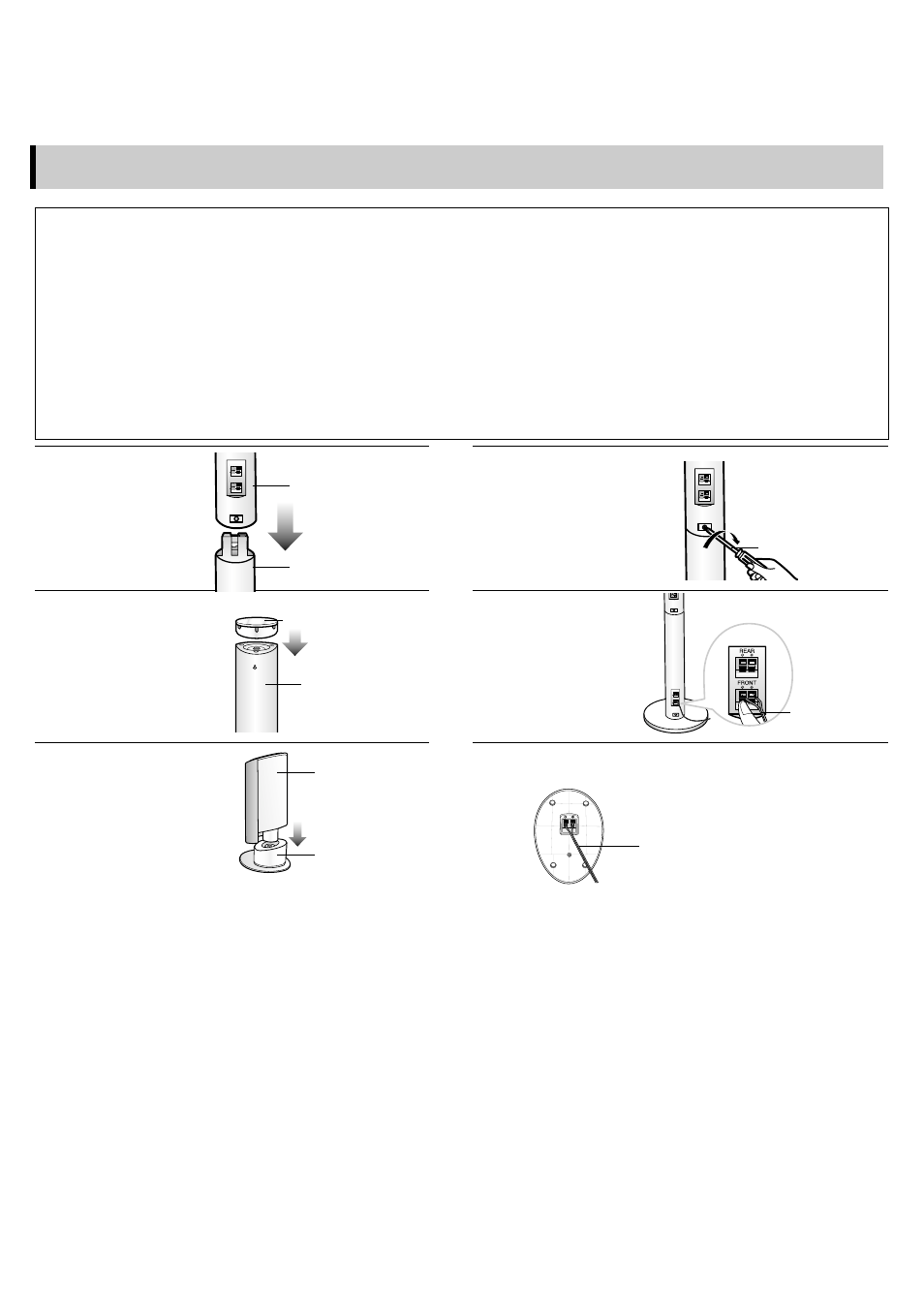

Установка фронтальных и тыловых громкоговорителей
на подставки
Выполните соответствующие инструкции и установите
громкоговорители, как показано ниже.
1
Установите
фронтальный
громкоговоритель на
переднюю подставку.
2
Вверните винт в
заднюю стенку
фронтального
громкоговорителя,
чтобы закрепить его.
3
Вставьте крышку для
фронтального
громкоговорителя в
фронтальный
громкоговоритель.
4
Подсоедините
провод для
фронтального
громкоговорителя
к клеммам на
задней стенке
передней
подставки.
5
Вставьте тыловой
громкоговоритель в
заднюю подставку.
6
Подсоедините провод для тылового громкоговорителя
к клеммам на днище задней подставки.
Днище задней подставки
Фронтальный
громкоговоритель
Передняя
подставка
Крестообразная
отвертка
Тыловой
громкоговоритель
Задняя подставка
Крышка фронтального
громкоговорителя
Фронтальный
громкоговоритель
Провод
фронтального
громкоговорителя
Провод тылового громкоговорителя
