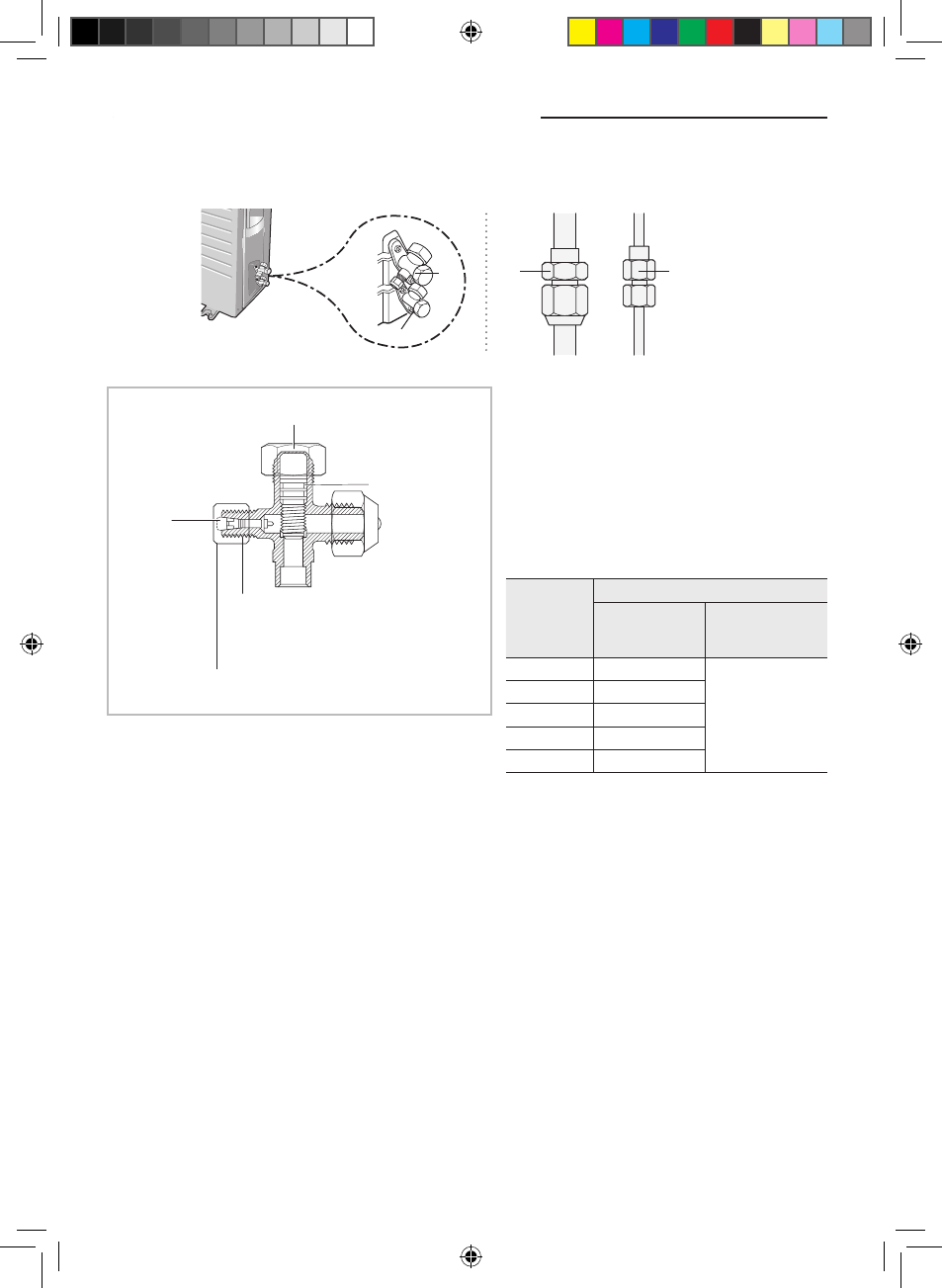

выполнение проверок на утечку газа
C D A
B
Убедитесь, что проверка на утечку газа выполнена до завершения процесса установки (до прокладки соединительных трубок и
шланга между внутренним и наружным блоками, до изоляции электропроводов, шланга и трубок и до крепления внутреннего
блока к монтажной пластине).
Чтобы проверить отсутствие утечек газа на наружном блоке,
Проверьте вентили А и В с помощью детектора утечки.
Чтобы проверить отсутствие утечек газа на внутреннем блоке,
Проверьте накидные гайки C и D с помощью детектора утечки.
Испытание на герметичность азотом (до открывания вентилей)
С целью обнаружения основных точек утечки хладагента перед воссозданием вакуума и возобновления пуска R-410A
установщик обязан произвести испытания всей системы на утечку с применением азота (с использованием баллона с
редуктором давления) под давлением свыше 40 бар (манометр.).
Испытание на герметичность хладагентом R-410A (после открывания вентилей)
Перед открыванием вентилей выпустите из системы весь азот и создайте вакуум в соответствии с указаниями,
приведенными на стр. 51~53.
После открытия клапанов следует произвести испытания на утечку с использованием маркера утечки хладагента.
Откачка (перед отключением соединительных трубок хладагента для ремонта блока, удаления или избавления)
Откачка – это операция, предназначенная для сбора хладагента со всей системы наружного блока.
Эта операция должна осуществляться до отсоединения трубок хладагента, чтобы не допустить утечки хладагента в
атмосферу.
 Закройте вентиль жидкости универсальным гаечным ключом.
 Включите систему на охлаждение вентилятором, работающим на высокой скорости.
( Немедленно включится компрессор, если после его последней остановки прошло 3 минуты).
 Через 2 минуты работы закройте тем же ключом вентиль всасывания.
 Выключите систему и отключитесь от сети электропитания.
 Отсоедините трубки. После отсоединния, защитите вентили и концы трубок от пыли.
 Компрессор может повредиться, если он будет работать при отрицательном давлении всасывания.
Устройство для испытания для наружного блока
Момент затяжки для крышки корпуса
(См. таблицу)
Сердечник
для
заправки
Шпиндель
R-22: Диаметр винта - 7/16-20UNF
R-410A: Диаметр винта - 1/2-20UNF
Момент затяжки крышки для порта зарядки
(См. таблицу)
Устройство для испытания для внутреннего блока
 Перед тем, как выполнять проверку на утечку,
воспользуйтесь динамометрическим ключом, чтобы
закрыть крышку рабочего клапана. (Выбирайте каждый
крутящий момент затяжки с учетом размера диаметра и
плотно затягивайте крышку для исключения какой-либо
утечки).
 Чтобы проверить наличие возможных утечек, введите
инертный газ в трубки, подключенные к внутреннему/
наружному блокам, и проверьте деталь, соединяющую
внутренний/наружный блоки с помощью мыльной пены
или жидкости для испытания на герметичность.
Наружный
диаметр
(мм)
Крутящий момент затяжки
Крышка корпуса
(Н•м)
Крышка
загрузочного
отверстия (Н•м)
ш 6,35 20 - 25
10 - 12
ш 9,52 20 - 25
ш12,70 25 - 30
ш15,88 30 - 35
ш19,05 35 - 40
( 1 Н•м = 10 кгс•см )
Русский-54
