Подсоединение электропроводов
Спецификация проводов
Подсоединение проводов
Электромонтажные работы
(1) Выполняя электромонтажные работы и заземление, соблюдайте требования технических стандартов для
электроустановок и правил монтажа электропроводок, предусмотренные местным законодательством.
(2)
Затягивайте винты на клеммной колодке усилием до 1,2 Н•м (12 кгс•см).

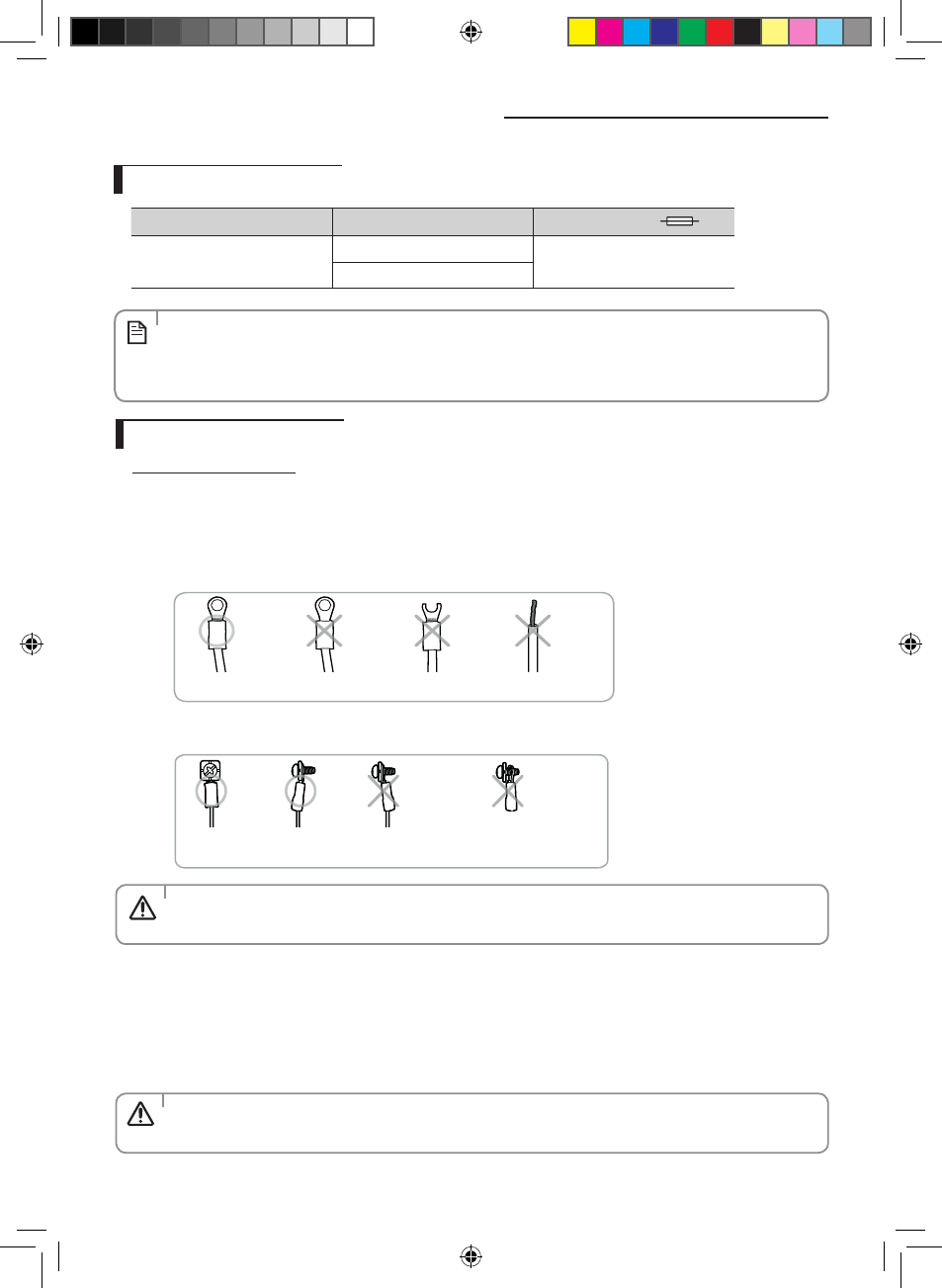

(3) Меры предосторожности, которые необходимо соблюдать при подключении проводов к клеммной колодке.
Перед подключением провода убедитесь, что контактная часть наконечника направлена вверх.
Перевернуто
Наконечник
поврежден.
Провод не обжат
кольцевым контактом.
Наконечник должен быть плотно затянут винтом.
- Плохой контакт может перегреваться и стать причиной возгорания.
Наконечник перевернут
обратной стороной по
отношению к клемме.
Либо винт вставлен
неправильно, либо
наконечник плохо затянут
винтом.
• Для подключения к контактной колодке используйте провода только с кольцевом наконечником.
Провода, устанавливаемые при проведении электромонтажных работ без кольцевого наконечника, могут стать
причиной пожара из-за перегрева электрических контактов.
• Не соединяйте два или большее число различных проводов для увеличения длины.
Это может привести к возгоранию.
1. Удлините соединительный провод, если это необходимо.
При установке устройства сначала выполните соединения для хладагента, а затем электрические соединения.
Прежде чем выполнять электрические соединения, подключите кондиционер к системе заземления.
Если устройство демонтируется, то сначала отключите электрические провода, а затем снимайте трубки хладагента.
Если наружный блок располагается на расстоянии более 5(4) метров от внутреннего блока, то вам необходимо удлинить провод.
Максимальная длина провода - 15 метров.
Питающий провод
Соединительный провод
Предохранитель
3G1,5 мм² H07RN-F
3G1,0 мм² H07RN-F
20A
2x0,75 мм² H05RN-F
• Подключите питающий провод к дополнительному выключателю сети. Если какой-либо провод невозможно
подсоединить к источнику питания, его следует объединить с каким-либо проводом, контактное отверстие
которого ≥ 3 мм.
• Используйте экранированный кабель (категория 5, меньше чем 50пФ/м), для условий с высоким уровнем помех.
ПРИМЕЧаНИЕ
ОСтОРОЖНО
ОСтОРОЖНО
Русский-44
