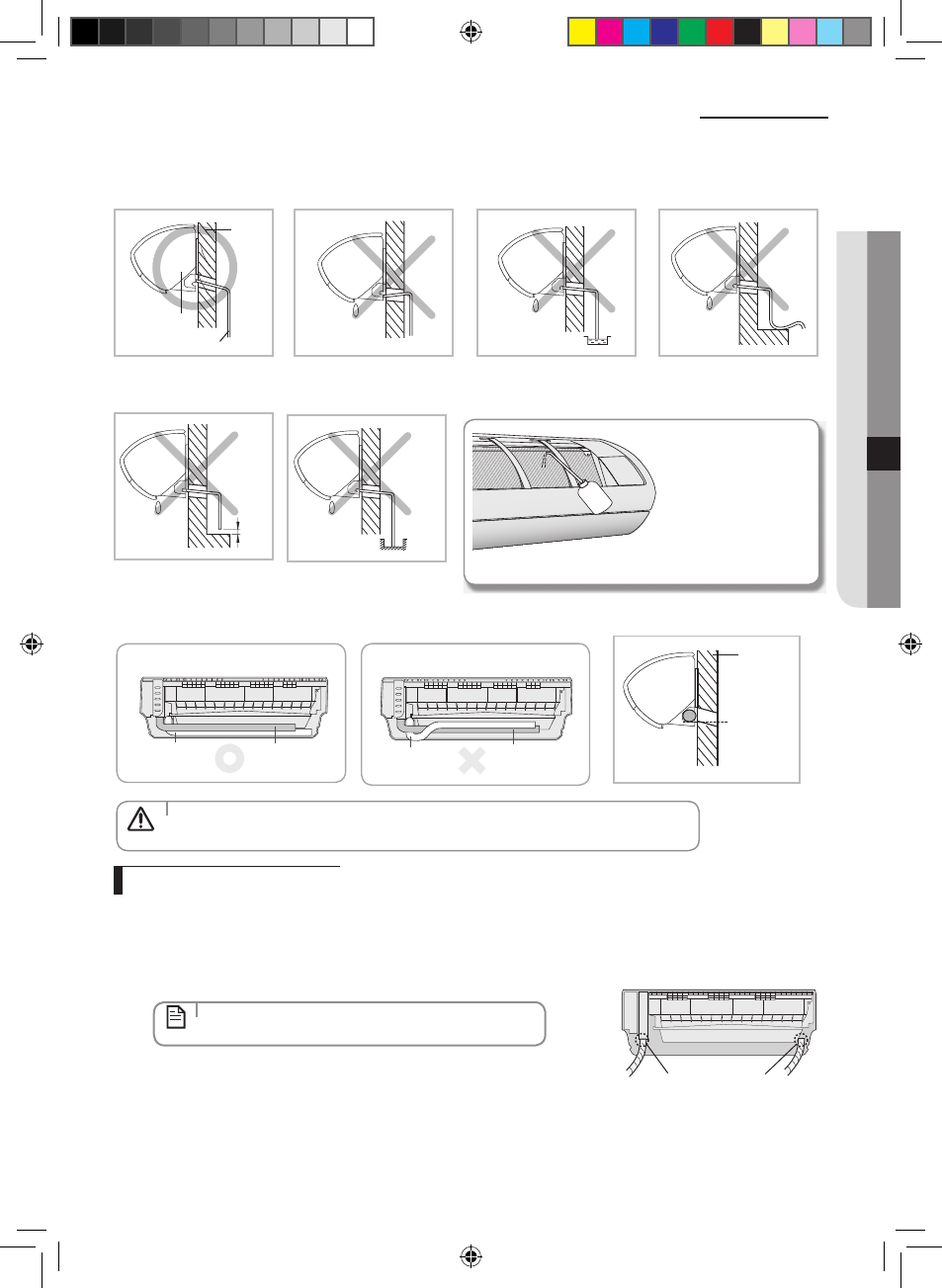

установка и присоединение сливного шланга внутреннего блока
У сливного шланга НЕ должно
быть наклона вверх.
Конец сливного шланга не
должен находиться под
водой.
Между концом сливного
шланга и землей сохраняйте
просвет не менее 5 см.
При установке сливного шланга для внутреннего блока, проверьте, насколько адекватно сливается конденсат.
Пропуская сливной шланг сквозь отверстие в стене диаметром 65 мм, проверьте следующее:
Монтаж сливного шланга
1. При необходимости присоедините 2-метровый удлинительный шланг к сливному шлангу.
2. Если вы воспользуетесь удлинительным сливным шлангом, изолируйте удлинительный сливной шланг внутри
защитной трубкой.
3. Установите сливной шланг в 1 из 2 отверстий для сливного шланга, а затем плотно закрепите конец сливного шланга
зажимом.
4. Чтобы удлинить сливной шланг, возьмитесь за концы сливного шланга и
удлиняющего шланга; поворачивая сливной шланг, вставьте его в удлиняющий
шланг на 40-45 мм. Убедитесь, что оба шланга соединены надежно и что протечки
воды нет.
5. Оберните соединение сливного шланга с удлиняющим шлангом изоляцией из пенопласта. Затем обмотайте место
соединения виниловой лентой с запасом 20 мм в каждую сторону.
• Если вы не будете использовать второе отверстие для
сливного шланга, закройте его резиновой пробкой.
Отверстие для
сливного шланга
Стена
Внутренний блок
Сливной шланг
Сливной шланг не должен
изгибаться.
5мм
или
более
Не опускайте конец
сливного шланга в
углубление.
Канавка
После завершения
установки сливного
шланга, налейте воду
в дренажный поддон,
чтобы проверить,
хорошо ли дренирует
шланг.
• Не присоединяйте сливной шланг к общей трубе, так как это может привести к утечке воды.
1) Правильное присоединение
Трубка Сливной шланг
2) Неправильное присоединение
Трубка Сливной шланг
Стена
КОНТРОЛЬНАЯ
ЛИНИЯ установки
трубки и сливного
шланга
ПРИМЕЧаНИЕ
ОСтОРОЖНО
Русский-49
