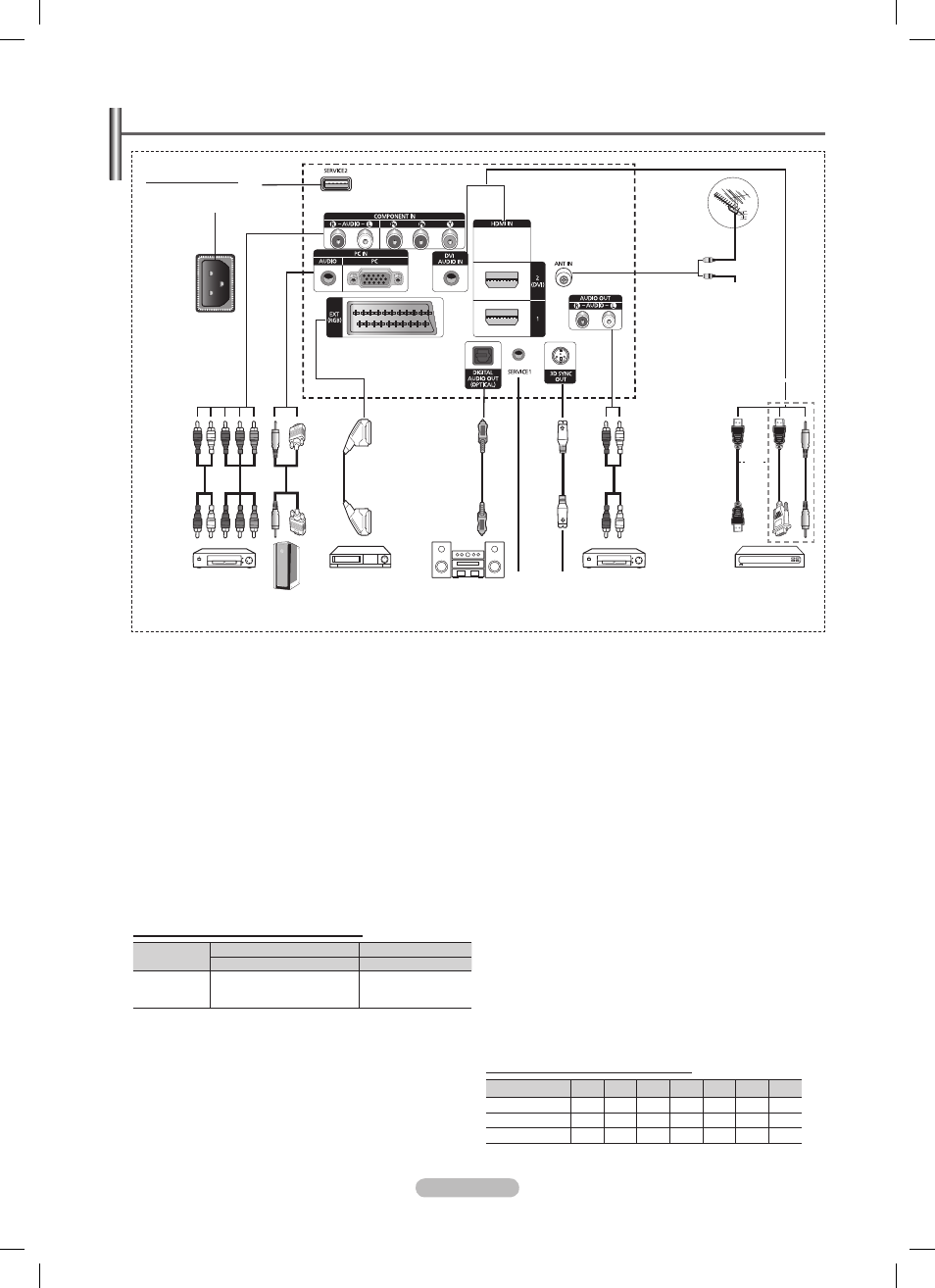

Панель з’єднань
Підключаючи аудіо- чи відеосистему до телевізора, завжди слідкуйте, щоб усі її компоненти були вимкнені.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.
N
N
1
SERVICE 1,
Роз’єм для обслуговування.
2
POWER IN
Гніздо для підключення кабеля живлення, який
додається.
3
COMPONENT IN
Компоненті вхідні роз’єми - аудіо (AUDIO L/R) та відео
(Y/P
B
/P
R
).
4
PC IN (PC)/ (AUDIO)
Використовуються для підключення до вихідних відео
та аудіо роз’ємів комп’ютера.
5
EXT(RGB)
Входи/виходи для підключення зовнішніх пристроїв,
наприклад відеомагнітофона, DVD-програвача, ігрової
приставки чи програвачів відео дисків.
Технічні характеристики входу/виходу
Роз’єм
Вхідний
Вихідний
Video Audio (L/R) RGB
Video + Audio(L/R)
EXT
✔
✔
✔
Доступний лише
вихідний телевізійний
чи DTV сигнал.
6
DIGITAL AUDIO OUT (OPTICAL)
Під’єднання до цифрового компонентного аудіо роз’єму.
7
3D SYNC OUT
Під’єднайте до інфрачервоного 3D-емітера.
8
AUDIO OUT(AUDIO R/L)
За допомогою кабелю RCA аудіо сигнал з телевізора
можна передати на зовнішні пристрої, наприклад, на
акустичну систему.
9
HDMI IN 1, (DVI)
За умови з’єднання HDMI - HDMI, додаткове з’єднання
для передачі звуку не потрібне.
- Для з’єднання за допомогою кабелю HDMIDVI слід
використовувати вхід HDMI IN 2 (DVI).
Що таке HDMI?
-
Стандарт зв’язку High Definition Multimedia
interface (мультимедійний інтерфейс високої чіткості)
дозволяє передавати відеосигнал високої чіткості та
багатоканальний цифровий звук.
- Роз’єм HDMI/DVI можна використовувати для
DVI-з’єднання з додатковими пристроями за
умови наявності відповідного кабелю (не входить
в комплект). Різниця між пристроями HDMI та DVI
у тому, що пристрої HDMI менші за розмірами,
мають вбудовану функцію кодування HDCP (High
Bandwidth Digital Copy Protection) та підтримують
багатоканальний цифровий звук.
DVI AUDIO IN
Вихідні аудіо роз’єми DVI для підключення зовнішніх
пристроїв.
0
ANT IN
Коаксіальний роз’єм для антени або кабельної мережі,
75 Ом.
Режими, які підтримуються, для сигналу
HDMI/DVI та компонентного сигналу
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50 Гц
X
X
X
O
O
O
O
HDMI/DVI 60 Гц
X
O
X
X
O
O
O
Компонентний
O
O
O
O
O
O
O
N
Форма і колір виробу можуть бути дещо іншими, залежно від моделі.
N
Задня панель
Опис функцій
або
або
2
5
4
3
8
9
6
0
1
1
7
