збирання _17
02
ЗБИРАННЯ

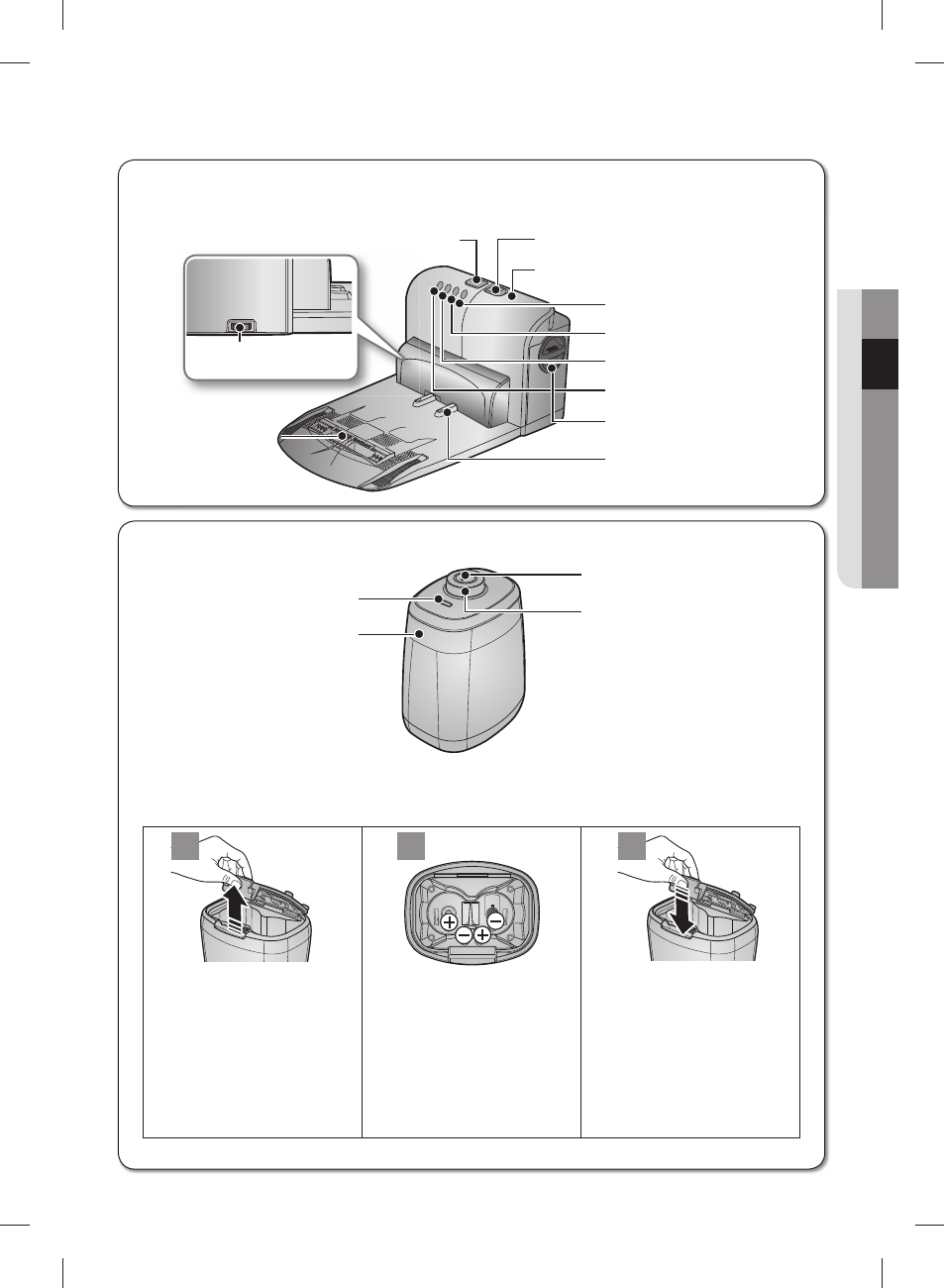

Зарядний блок ■
Пристрій VIRTUAL GUARD (ВІРТУАЛЬНИЙ ОБМЕЖУВАЧ) ■
Кнопка живлення Кнопка живлення
Кнопка видалення ємності Кнопка видалення ємності
для пилу
для пилу
Кнопка увімкнення/вимкнення Кнопка увімкнення/вимкнення
автоматичного спорожнення автоматичного спорожнення
Отвір всмоктування Отвір всмоктування
пилу на ємності пилу на ємності
пилососа для пилу пилососа для пилу
Ємність для пилу Ємність для пилу
Індикатор заповнення Індикатор заповнення
(червоний)
(червоний)
Індикатор автоматичного
Індикатор автоматичного
спорожнення (червоний)
спорожнення (червоний)
Індикатор заряджання
Індикатор заряджання
(зелений)
(зелений)
Індикатор живлення
Індикатор живлення
(червоний)
(червоний)
Кришка циклонного Кришка циклонного
фільтра
фільтра
Зарядні роз'єми Зарядні роз'єми
Сенсор визначення відстані Сенсор визначення відстані
Індикатор Індикатор
Кнопка Power (живлення) Кнопка Power (живлення)
Сенсор виявлення на корпусі Сенсор виявлення на корпусі
пилососа
пилососа
Встановлення батарей ■
Батареї не входять до комплекту постачання пристрою. Батареї слід придбати окремо.
Перед використанням встановіть лужні батареї (типу D).
1 1 2 2 3 3
Підніміть кришку
пристрою VIRTUAL
GUARD (ВІРТУАЛЬНИЙ
ОБМЕЖУВАЧ), натиснувши
на фіксатор. Встановіть батареї у
пристрій VIRTUAL GUARD
(ВІРТУАЛЬНИЙ ОБМЕЖУВАЧ),
як показано на малюнку нижче.
(Якщо батареї встановлено
без дотримання полярності,
пристрій VIRTUAL GUARD
(ВІРТУАЛЬНИЙ ОБМЕЖУВАЧ)
не працюватиме.) Вставивши край кришки в
отвір, натискайте на інший
край, доки він клацнувши
не встане на місце.
Технічні характеристики: лужні батареї типу D (LR20) ❈
