сборка _17
02
СБОРКА

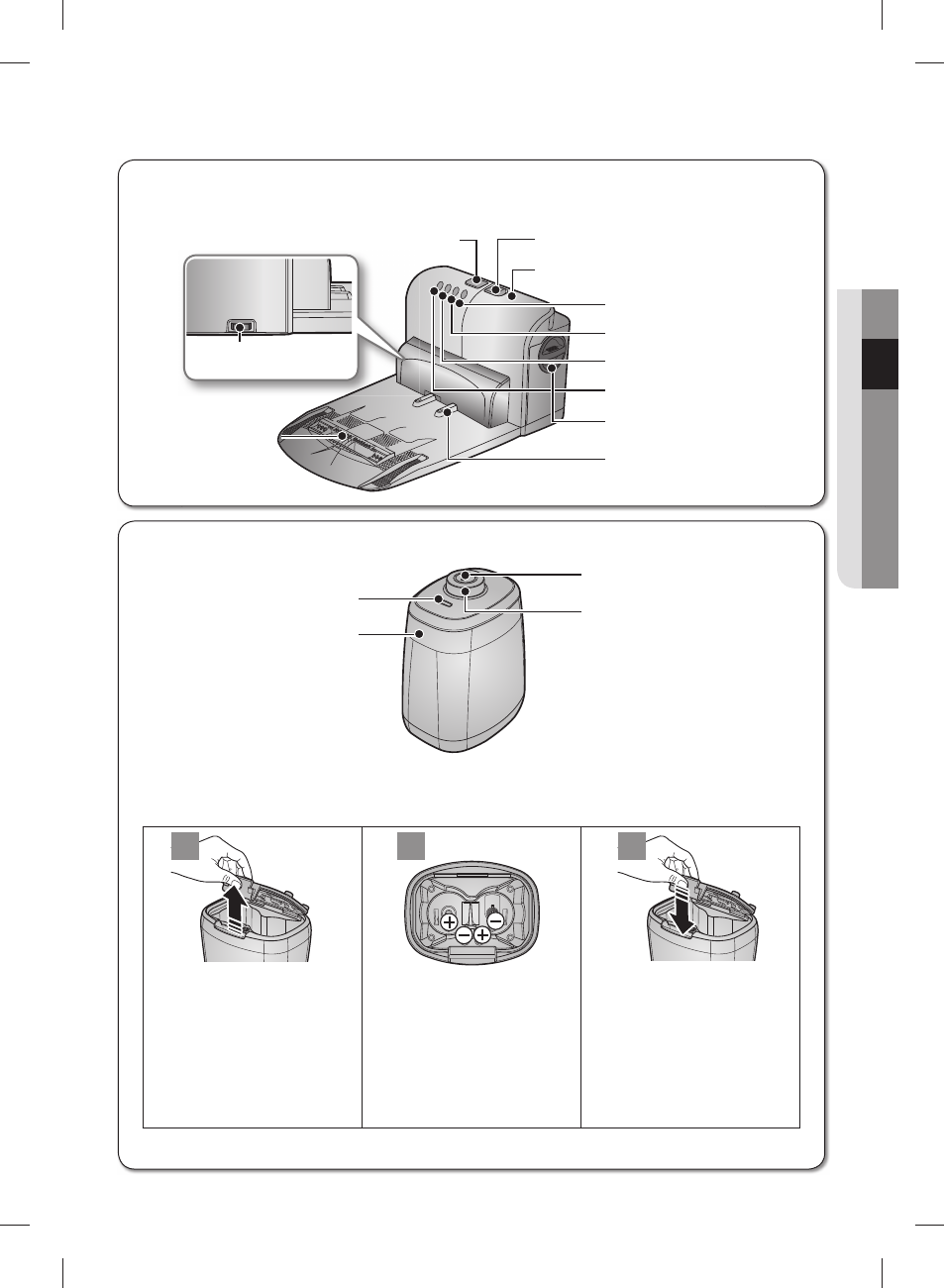

Зарядное устройство (станция) ■
VIRTUAL GUARD (ВИРТУАЛЬНЫЙ ОГРАНИЧИТЕЛЬ) ■
Кнопка питания Кнопка питания
Кнопка удаления Кнопка удаления
пылесборника
пылесборника
Кнопка включения/выключения Кнопка включения/выключения
автоматического опорожнения автоматического опорожнения
Отверстие всасывания Отверстие всасывания
пыли на пылесборнике
пыли на пылесборнике
роботизированного роботизированного
пылесоса пылесоса
Пылесборник Пылесборник
Индикатор заполнения Индикатор заполнения
(красный)
(красный)
Индикатор автоматического
Индикатор автоматического
опорожнения (красный)
опорожнения (красный)
Индикатор зарядки
Индикатор зарядки
(зеленый)
(зеленый)
Индикатор питания
Индикатор питания
(красный)
(красный)
Крышка циклонного Крышка циклонного
фильтра
фильтра
Контакты для зарядки Контакты для зарядки
Датчик определения Датчик определения
расстояния расстояния
Индикатор Индикатор
Кнопка питания Кнопка питания
Датчик определения на Датчик определения на
корпусе пылесоса
корпусе пылесоса
Установка батарей ■
Батареи не прилагаются к устройству. Их необходимо приобрести отдельно. Перед
использованием установите щелочные батареи (тип D).
1 1 2 2 3 3
Нажмите на фиксатор
и поднимите крышку
модуля VIRTUAL GUARD
(ВИРТУАЛЬНЫЙ
ОГРАНИЧИТЕЛЬ). Установите батареи в модуль
VIRTUAL GUARD (ВИРТУАЛЬНЫЙ
ОГРАНИЧИТЕЛЬ), как показано
на рисунке далее. (Если при
установке батарей будет
нарушена полярность, модуль
VIRTUAL GUARD (ВИРТУАЛЬНЫЙ
ОГРАНИЧИТЕЛЬ) работать не будет.) Вставьте выступ на
крышке в паз, а затем
опустите другой конец
крышки, чтобы она
зафиксировалась с
щелчком на своем месте.
Технические характеристики: Щелочные батареи типа D (LR20) ❈
