құрастыру _17
02
ҚҰРАСТЫРУ

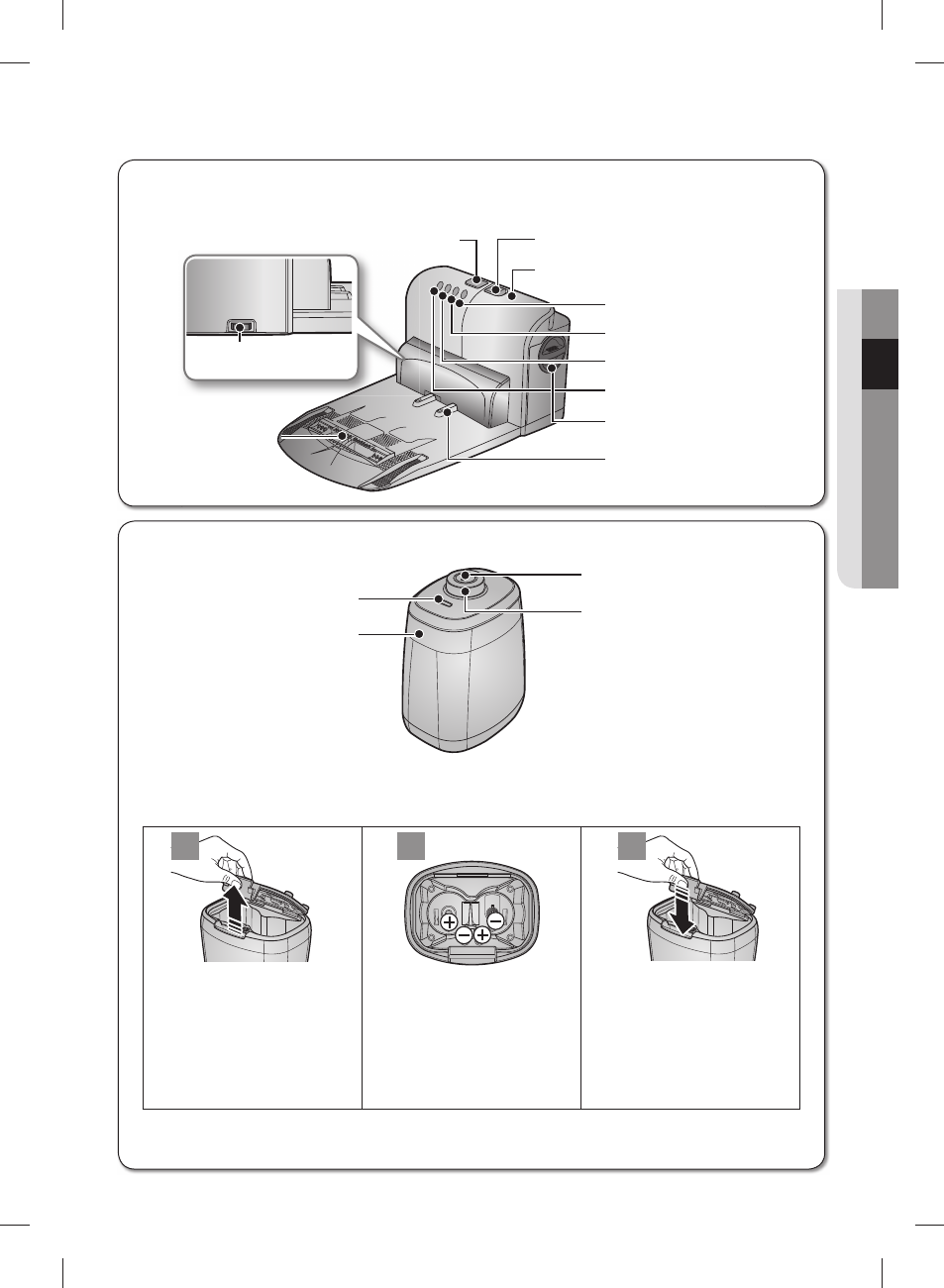

Зарядтағыш (тұғыр) ■
ВИРТУАЛДЫ ЕСІК ■
Қуат түймешігі Қуат түймешігі
Шаң сауытын алу түймешігі Шаң сауытын алу түймешігі
Авт. тазалауды Қосу/Сөндіру Авт. тазалауды Қосу/Сөндіру
түймешігі түймешігі
Шаңсорғыш Шаңсорғыш
роботтың шаң роботтың шаң
сауытының шаң сауытының шаң
кіретін саңылауы кіретін саңылауы
Шаң сауыты Шаң сауыты
"Толы" индикаторы (қызыл) "Толы" индикаторы (қызыл)
Авт. босату индикаторы Авт. босату индикаторы
(қызыл)
(қызыл)
Зарядтау индикаторы
Зарядтау индикаторы
(жасыл)
(жасыл)
Қуат индикаторы (қызыл)
Қуат индикаторы (қызыл)
Циклонның қақпағы Циклонның қақпағы
Зарядтау ағытпалары Зарядтау ағытпалары
Қашықтықты анықтау сенсоры Қашықтықты анықтау сенсоры
Шам Шам
Қуат түймешігі Қуат түймешігі
Негізгі корпустың анықтау Негізгі корпустың анықтау
сенсоры
сенсоры
Батареяларды орнату ■
Батареялар құрылғымен бірге жеткізілмейді. Батареяларды қосымша сатып алуыңыз қажет.
Қолданар алдында сілтілі батареяларды (D түріндегі) салыңыз.
1 1 2 2 3 3
Бекітпенің тілшесін басып
тұрып, ВИРТУАЛДЫ
ЕСІКТІҢ қақпағын көтеріңіз. Батареяларды келесі
суретте көрсетілгендей,
ВИРТУАЛДЫ ЕСІККЕ
салыңыз. (Егер батареялардың
полюстерін дұрыс келтіріп
салмасаңыз, ВИРТУАЛДЫ
ЕСІК жұмыс істемейді.) Қақпақтың тілшесін
саңылауға келтіріп салғаннан
кейін, екінші жағын "сырт"
етіп орнына келгенше
итеріңіз.
Техникалық сипаттамалары: Сілтілі батареялар, түрі D (LR20) ❈
