Подключение, Ht-z220, Ht-tz222 – Инструкция по эксплуатации Samsung HT-Z220
Страница 18
18
подключение
ipod
AUX IN 2
HT-Z220
ipod
HT-TZ222
Нажмите вниз фиксатор контактного терминала на
1.
задней стенке громкоговорителя.
Вставьте провод с черной изоляцией в черный
2.
контактный терминал (–), а провод с красной
изоляцией в красный контактный терминал (+).
Подсоедините другой конец кабеля динамика к гнезду на задней панели домашнего
3.
кинотеатра и беспроводного приемного модуля.
Убедитесь, что цвета соединительного штекера и гнезда совпадают
•
.
Черный Красный

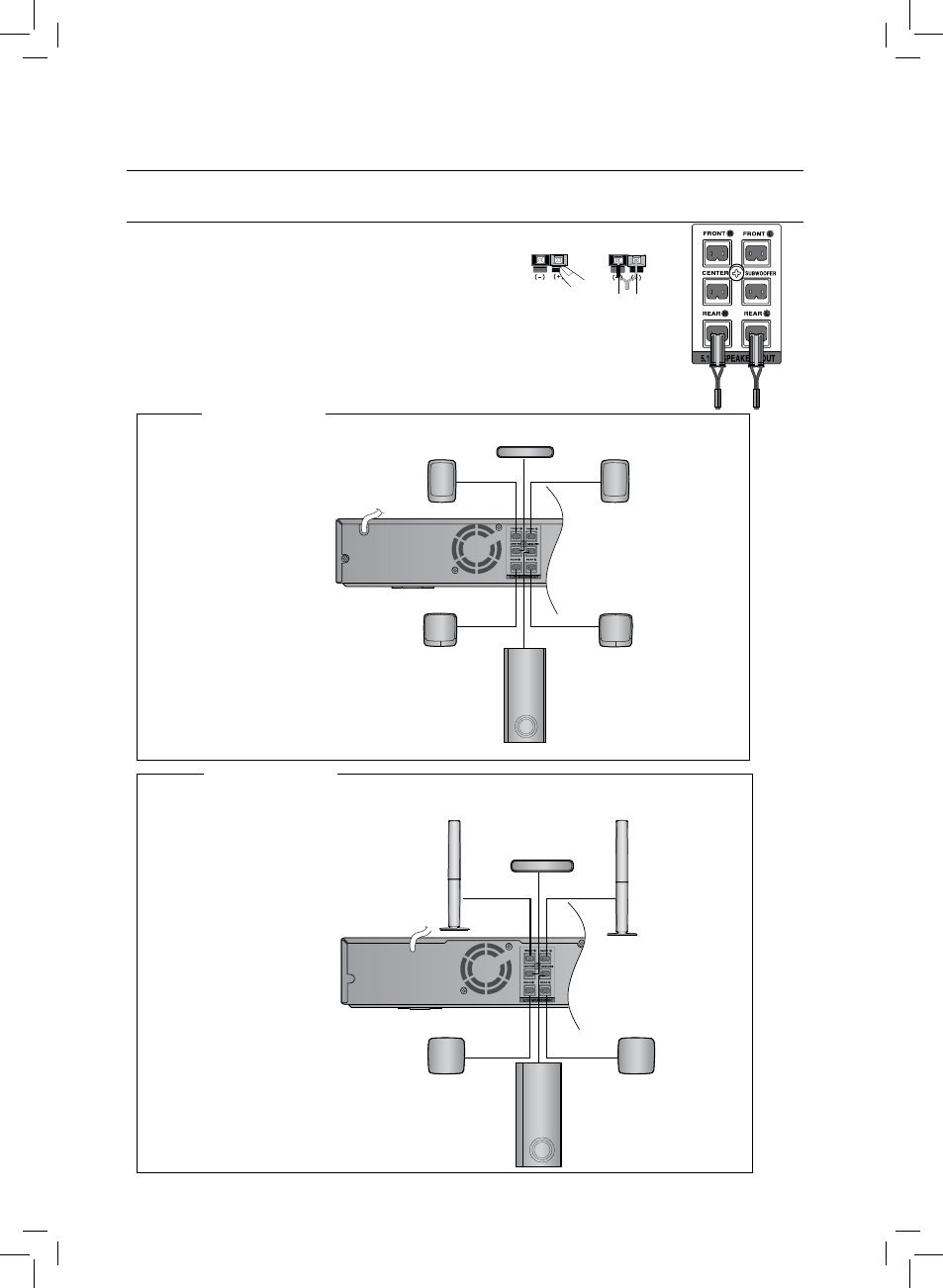

Подключение передних, центрального, задних громкоговорителей и сабвуфера
Фронтальный
громкоговоритель (Пр)
Центральный
громкоговоритель
Тыловой
громкоговоритель (Пр)
Фронтальный
громкоговоритель (Л)
Тыловой
громкоговоритель (Л)
Сабвуфер
Фронтальный
громкоговоритель (Пр)
Центральный
громкоговоритель
Тыловой
громкоговоритель (Пр)
Фронтальный
громкоговоритель (Л)
Тыловой
громкоговоритель (Л)
Сабвуфер
