Задняя панель – Инструкция по эксплуатации Samsung HT-Z220
Страница 11
11
RUS
●
ОПИСАНИЕ

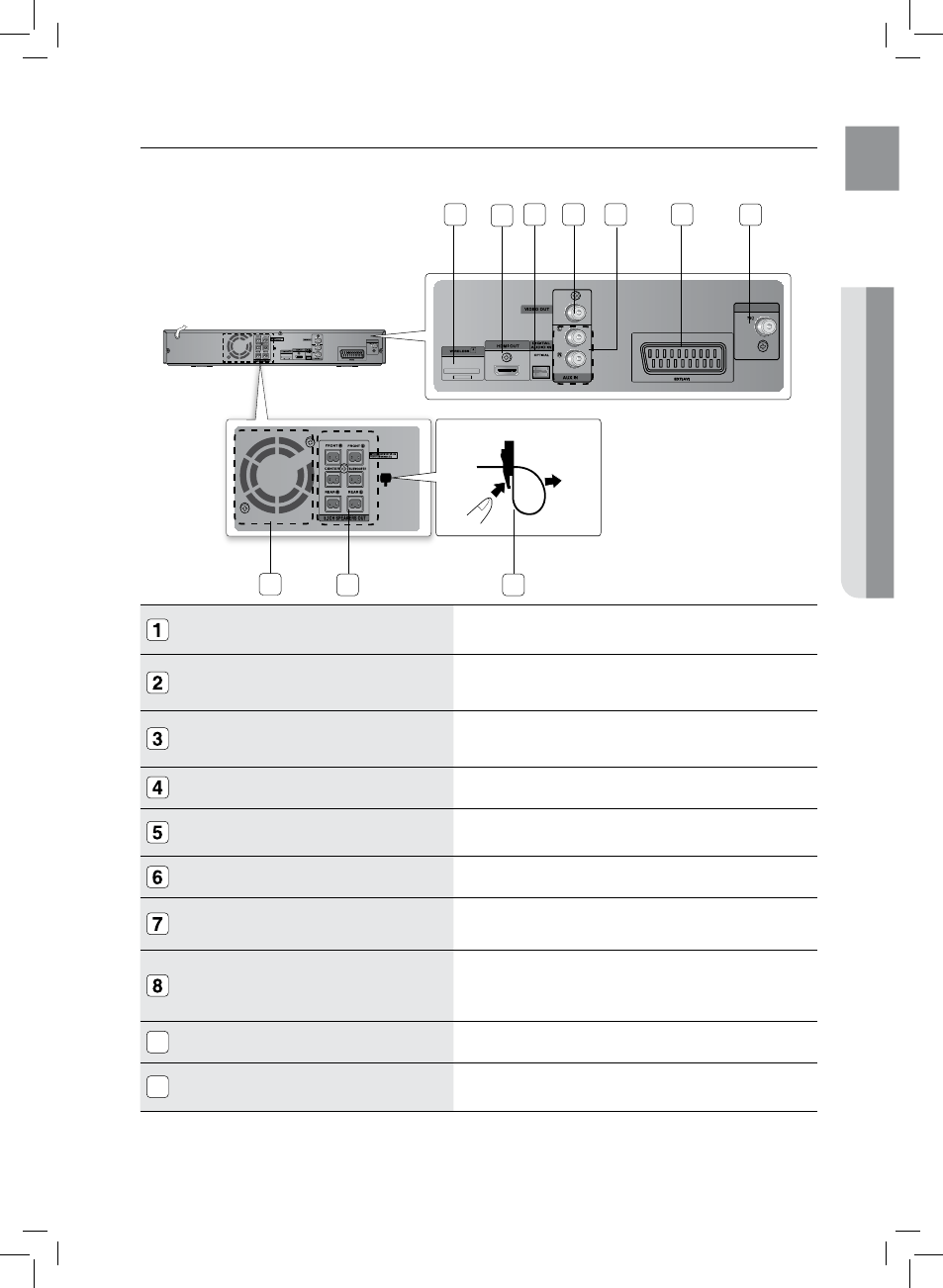

зАдНяя ПАНЕЛЬ
ГНЕЗДО ДЛЯ УСТАНОВКИ КАРТЫ БЕСПРОВОДНОГО
ДОСТУПА TX
Плата TX обеспечивает связь между основным устройством и дополнительным
усилителем беспроводного приемника.
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI соедините этот выход HDMI OUT с входом HDMI IN
на телевизоре для получения изображения наилучшего качества.
ОПТОВХОД ДЛЯ ВНЕШНИХ ЦИФРОВЫХ УСТРОЙСТВ
Используется для подключения внешних устройств с цифровым выходом.
ВЫХОДНОЕ ГНЕЗДО ВИДЕОСИГНАЛА
Подключайте к этому гнезду (VIDEO OUT) видеовход телевизора (VIDEO IN).
ГНЕЗДА AUX IN
Подключение к 2-канальному аналоговому выходу внешнего устройства
(например, VCR).
ГНЕЗДО РАЗЪЕМА SCART
Подключайте к этому гнезду телевизор, имеющий входной разъем SCART.
ГНЕЗДО ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ FM 75Ω
Подключение FM-антенны.
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Вентилятор всегда вращается при включенном питании. При установке
устройства необходимо обеспечить как минимум 10 см свободного
пространства со всех сторон от вентилятора.
9
ВЫХОДНЫЕ РАЗЪЕМЫ ГРОМКОГОВОРИТЕЛЕЙ
Подключите передние, центральный, задние громкоговорители и сабвуфер.
10
ЗАЖИМ
Фиксирует провода динамика.
FM ANT
FM ANT
2
1
9
10
8
3
6
4
5
7
