Ht-z220, Ht-tz222, Ht-tz225 – Инструкция по эксплуатации Samsung HT-Z220

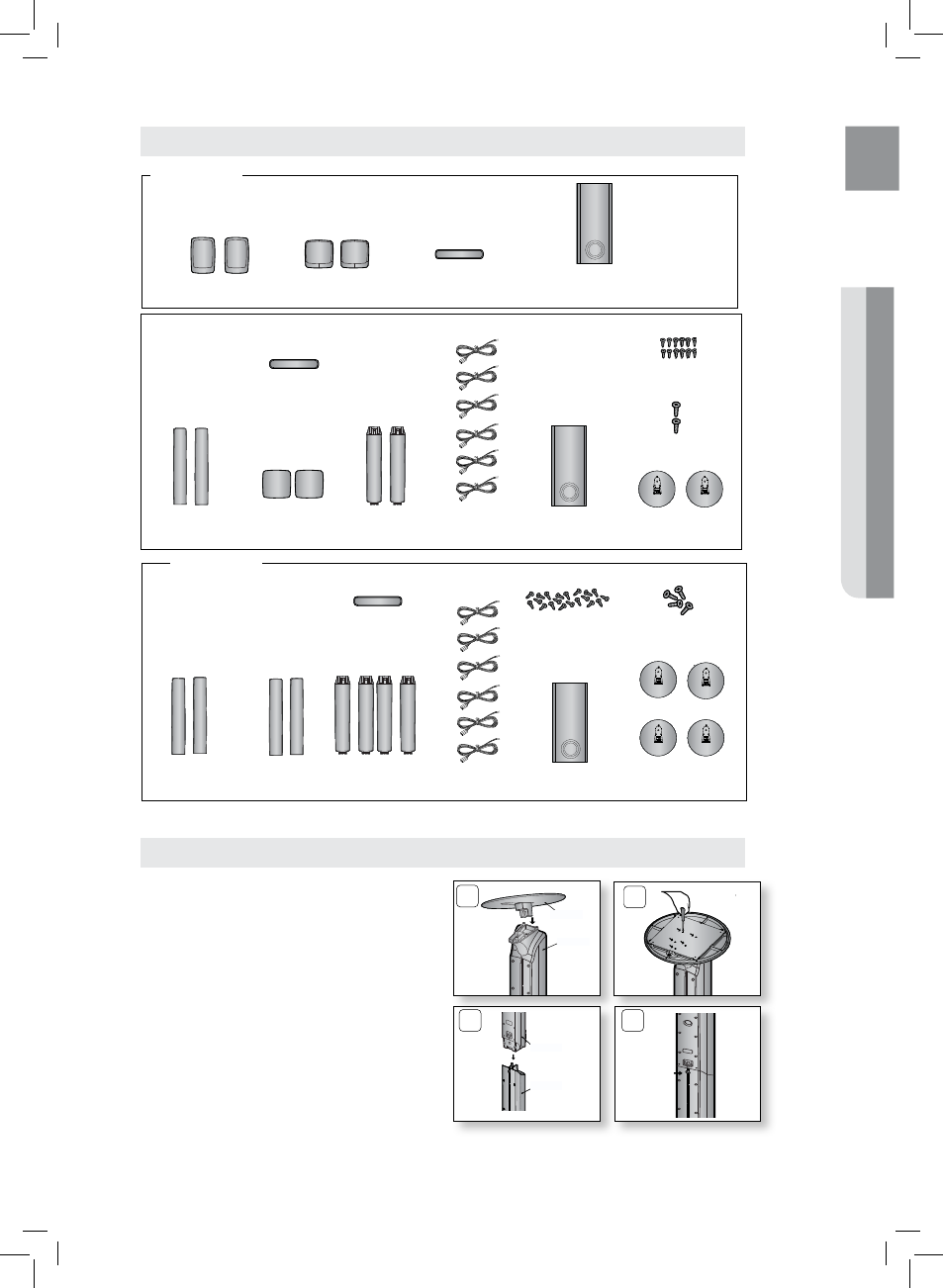

Страница 17: Компоненты громкоговорителей, Установка громкоговорителя на подставку
17
RUS
●
ПО
д
КЛ
ю
ЧЕНИЕ
HT-Z220
Сабвуфер
Центральный
задние
(Л) (Пр)
Передние
(Л) (Пр)
Центральный
КАБЕЛЬ ДИНАМИКА Сабвуфер
ОСНОВАНИЕ СТОЙКИ
СТОЙКА
Передние
ШУРУПЫ (большой)
: 2EA
ШУРУПЫ (маленький)
: 10EA
HT-TZ222
(Л)(Пр)
задние
(Л) (Пр)
КАБЕЛЬ ДИНАМИКА
Центральный
(Л)(Пр)
Сабвуфер
ОСНОВАНИЕ СТОЙКИ
Передние
ШУРУПЫ (большой)
: 4EA
ШУРУПЫ (маленький)
: 20EA
(Л)(Пр)
СТОЙКА
задние
HT-TZ225
Переверните
1.
ПОдСТАВКу и прикрепите ее к
снованию подставки.
Вставьте пять маленьких ВИНТОВ в отверстия,
2.
обозначенные стрелками, и зажмите их
отверткой, как показано на рисунке.
Прикрепите собранную подставку к
3.
гРОМКОгОВОРИТЕЛю.
Вставьте другой большой ВИНТ в отверстие с
4.
задней стороны громкоговорителя, используя
отвертку, как показано на рисунке.
STAND BASE
STAND
1
2
3
4
HT-TZ222 – передние динамики
HT-TZ225 – передние/задние динамики
Компоненты громкоговорителей
Высокая подставка передних/задних громкоговорителей
установка громкоговорителя на подставку
ОСНОВАНИЕ
СТОЙКИ
СТОЙКА
СТОЙКА
ГРОМКОГОВОРИТЕЛЬ
