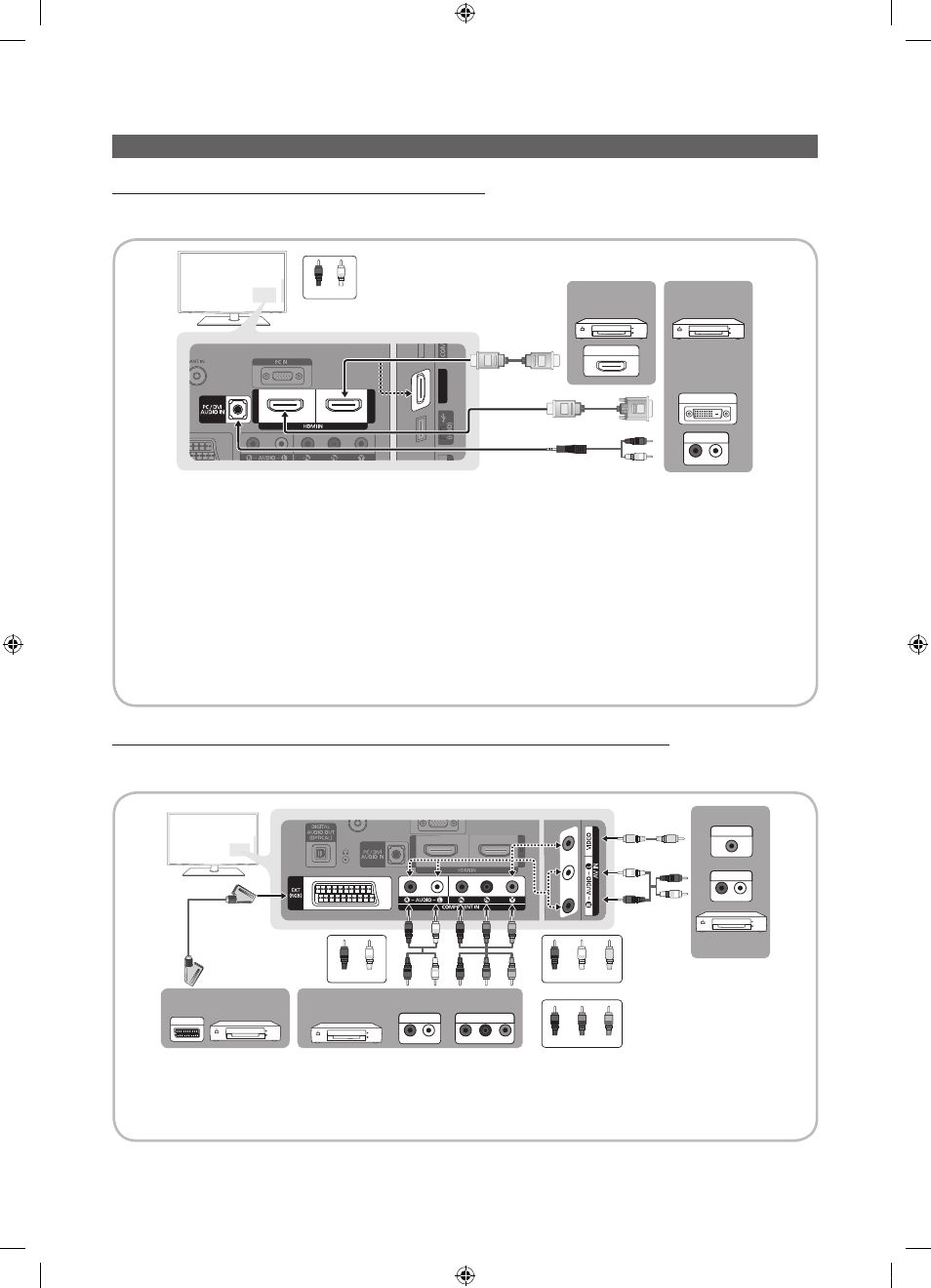

Подключение к устройству AV
С помощью кабеля HDMI или HDMI/DVI: соединение ВЧ (до 1080p)
Допустимые устройства: проигрыватель DVD-дисков, проигрыватель дисков Blu-Ray, приемник кабельного/спутникового
телевидения (видеоприставка), приемник кабельного/спутникового телевидения высокой четкости (видеоприставка)
HDMI OUT
DVI OUT
AUDIO OUT
R-AUDIO-L
USB
USB
1 (DVI)
2
HDMI IN 3
W
R
W
R
✎
HDMI IN 1(DVI), 2, 3, PC/DVI AUDIO IN
x
При использовании кабеля HDMI/DVI необходимо выполнить подключение к гнезду
HDMI IN 1(DVI)
. Для подключения
видео используйте кабель DVI-HDMI или адаптер DVI-HDMI, а для аудио – разъемы
PC/DVI AUDIO IN
.
x
Если подключенное внешнее устройство (проигрыватель DVD-дисков, проигрыватель Blu-ray, приемник кабельного или
спутникового телевидения (видеоприставка)) поддерживает версии HDMI только до 1.3, то телевизор может работать
неисправно, например, пропадет изображение или звук, появится раздражающее мерцание, исказится цвет.
x
Если звук не появился после подключения кабеля HDMI, проверьте версию HDMI внешнего устройства. Если есть
сомнения, что версия устройства ниже 1.3, свяжитесь с поставщиком внешнего устройства, узнайте версию HDMI и при
необходимости закажите обновление.
x
Рекомендуется приобрести сертифицированный кабель HDMI. При использовании других кабелей может отсутствовать
изображение на экране или произойти ошибка подключения.
С помощью компонентного кабеля (до 1080p) или аудио-/видео кабеля (только 480i) и кабеля Scart
Допустимые устройства: проигрыватель DVD-дисков, проигрыватель дисков Blu-Ray, приемник кабельного или спутникового
телевидения (видеоприставка), видеомагнитофон
1 (DVI
)
2
1 (DVI
)
2
Y
Y
W
R
W
R
W
R
R
G
B
R
G
B
W
R
EXT
P
R
P
B
Y
COMPONENT OUT
AUDIO OUT
R-AUDIO-L
VIDEO OUT
AUDIO OUT
R-AUDIO-L
G
Y
W
R
R
G
B
W
R
✎
В режиме Внешний вывод цифрового ТВ поддерживает только видеосигнал в формате MPEG SD и аудиосигнал.
✎
Чтобы максимально повысить качество воспроизведения, рекомендуется подключить компонентный кабель к аудио/видео
выводам.
Видеомагнитофон
DVD-дисков /дисков
Blu-ray
Красный Белый Желтый
Красный
Красный
Белый
Синий Зеленый
Видеомагнитофон /
проигрыватель DVD-дисков
Проигрыватель DVD-
дисков/дисков Blu-ray
Проигрыватель DVD-
дисков/дисков Blu-ray
Красный Белый
