9
Русский
9
DATA
– Поддержка передачи данных между ТВ и SBB.
– ТВ-разъем типа RJ-12.
0
LAN
: подключите проводную локальную сеть с помощью кабеля CAT 5.
!
VARIABLE AUDIO OUT
: подключение к аудиовыходу динамика в ванной комнате. Соедините настенный блок
для ванной комнаты и порт Variable (RCA) (Недоступен на моделях с экраном 22 дюйма).
@
VOL-CTRL
: управление громкостью динамика для ванной комнаты. Соедините настенный блок, расположенный
в ванной комнате, и порт VOL-CTRL.
#
USB (5V 0.5A) / CLONING
(HG28EB690)
USB (HDD/1.0A) / CLONING
(HG32EB690 / HG40EB690 / HG46EB690 / HG55EB690)
– Разъем для обновления программного обеспечения, Дом. стр. содержим. и т.д.
– Подключение служб.
$
HDMI IN 1(ARC), 2(DVI), 3
: подключение к гнезду HDMI устройства, оснащенного выходом HDMI.
✎
При соединении двух устройств с помощью разъема HDMI аудиокабель не требуется.
✎
Для подключения DVI к внешнему устройству используйте разъем
HDMI IN 2(DVI)
. Для подключения к
видеоразъему используйте кабель DVI-HDMI или адаптер DVI-HDMI (DVI-HDMI), а для аудио – разъемы
PC/DVI AUDIO IN
.
%
ANT IN (SATELLITE), (AIR/CABLE)
–
Для правильного отображения телевизионных каналов сигнал должен поступать от одного из
следующих источников:
–
Внешняя антенна / Система кабельного телевидения
Предостережение относительно разъема на крышке
[ ВНИМАНИЕ!
Разъем на задней крышке предназначен для использования только квалифицированным персоналом.
Во избежание риска поражения электрическим током и возгорания не используйте разъем на задней крышке,
если вы не компетентны в этом вопросе.

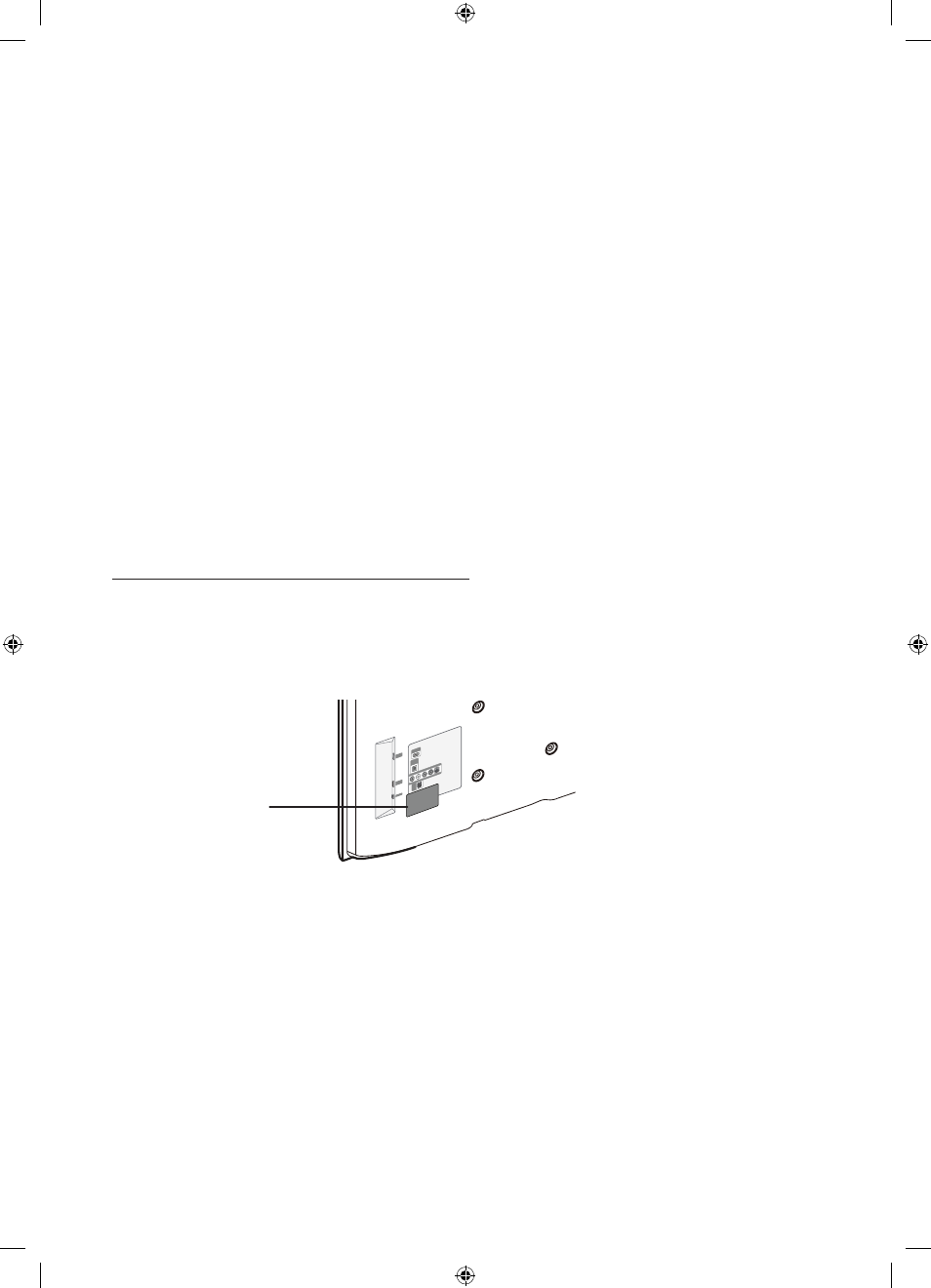

Задняя панель телевизора
Разъем на крышке
✎
Задняя панель может отличаться в зависимости от модели устройства.
