Инструкция по эксплуатации Samsung HG46EB690QB
Страница 5
5
Русский

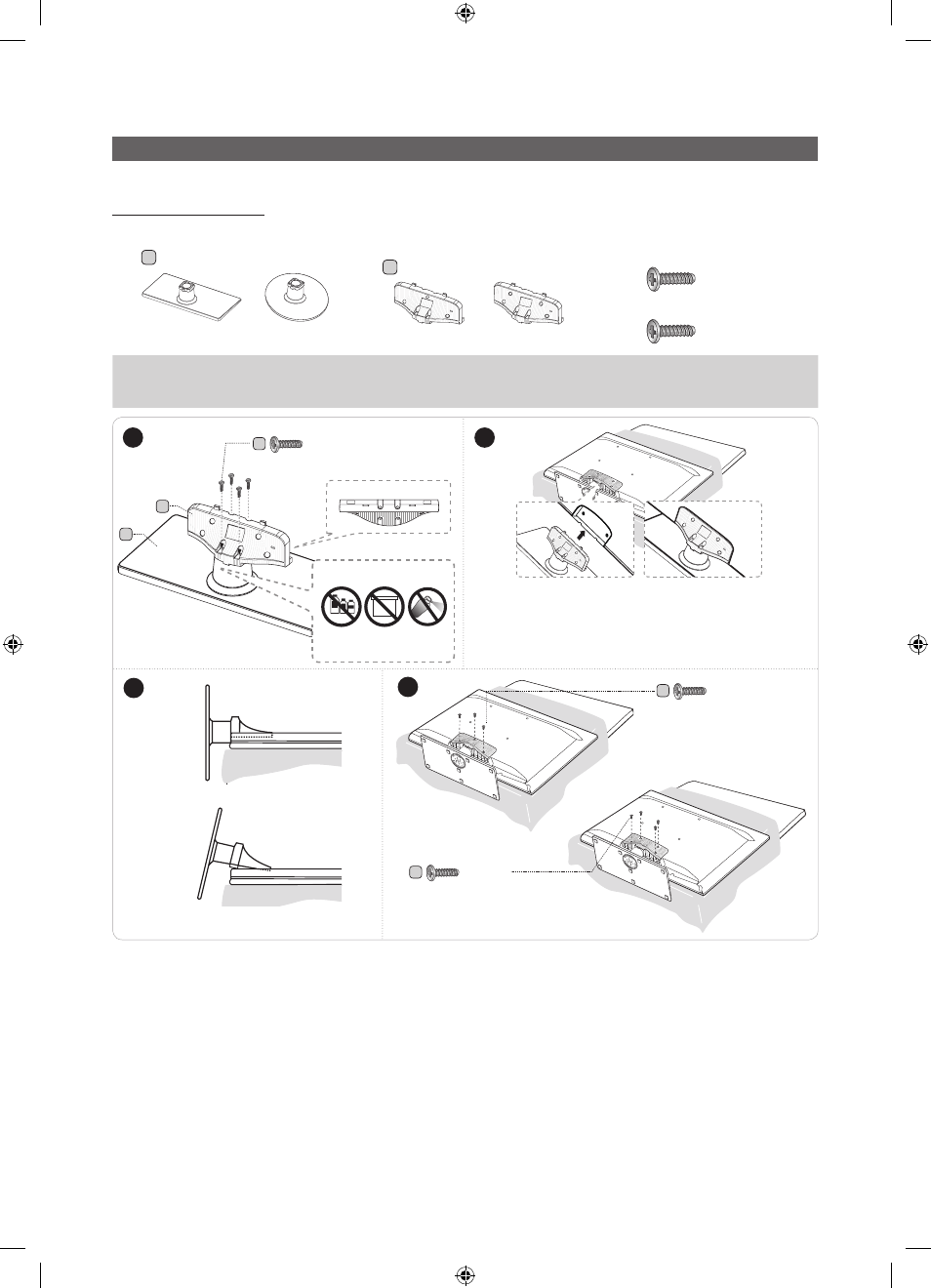

Установка подставки для LED-телевизора
LED-телевизоры с экраном диагональю 32” и больше оснащаются шарнирной подставкой. Благодаря такой
подставке телевизор можно разворачивать влево и вправо на 20 или 90 градусов.
Компоненты подставки
При установке подставки используйте прилагаемые компоненты и детали.
A
1 EA
или
(только модель с
экраном 28 дюймов)
B
1 EA
или
28" ~ 32"
40" ~ 55"
y
Подставка
(форма подставки зависит от
модели)
y
Направляющая подставки
y
Винты
4
✎
Чтобы защитить телевизор от повреждений,
постелите на стол мягкую ткань, а на нее экраном
вниз положите телевизор.
✎
Вставьте направляющую подставки в разъем на
нижней стороне телевизора.
1
2
B
A
Вид сзади
Вид спереди
Вид сбоку
3
(правильная сборка)
Вид сверху
НЕ
ИСПОЛЬЗУЙТЕ
ХИМИКАТЫ
НЕ
ИСПОЛЬЗУЙТЕ
СМАЗКИ
НЕ
ИСПОЛЬЗУЙТЕ
МАСЛА
ВНИМАНИЕ
C
x4 (M4 X L12)
D
x4 (M4 X L12)
40" ~ 55"
C
x3 (M4 X L12)
28" ~ 32"
(неправильная сборка)
✎
Будьте внимательны, чтобы не установить направляющую подставки на подставку задом наперед.
✎
Подъем и перемещение телевизора должны осуществлять как минимум два человека.
C
D
x7 (M4 X L12)
28" ~ 32"
40" ~ 55"
x8 (M4 X L12)
