16
Русский

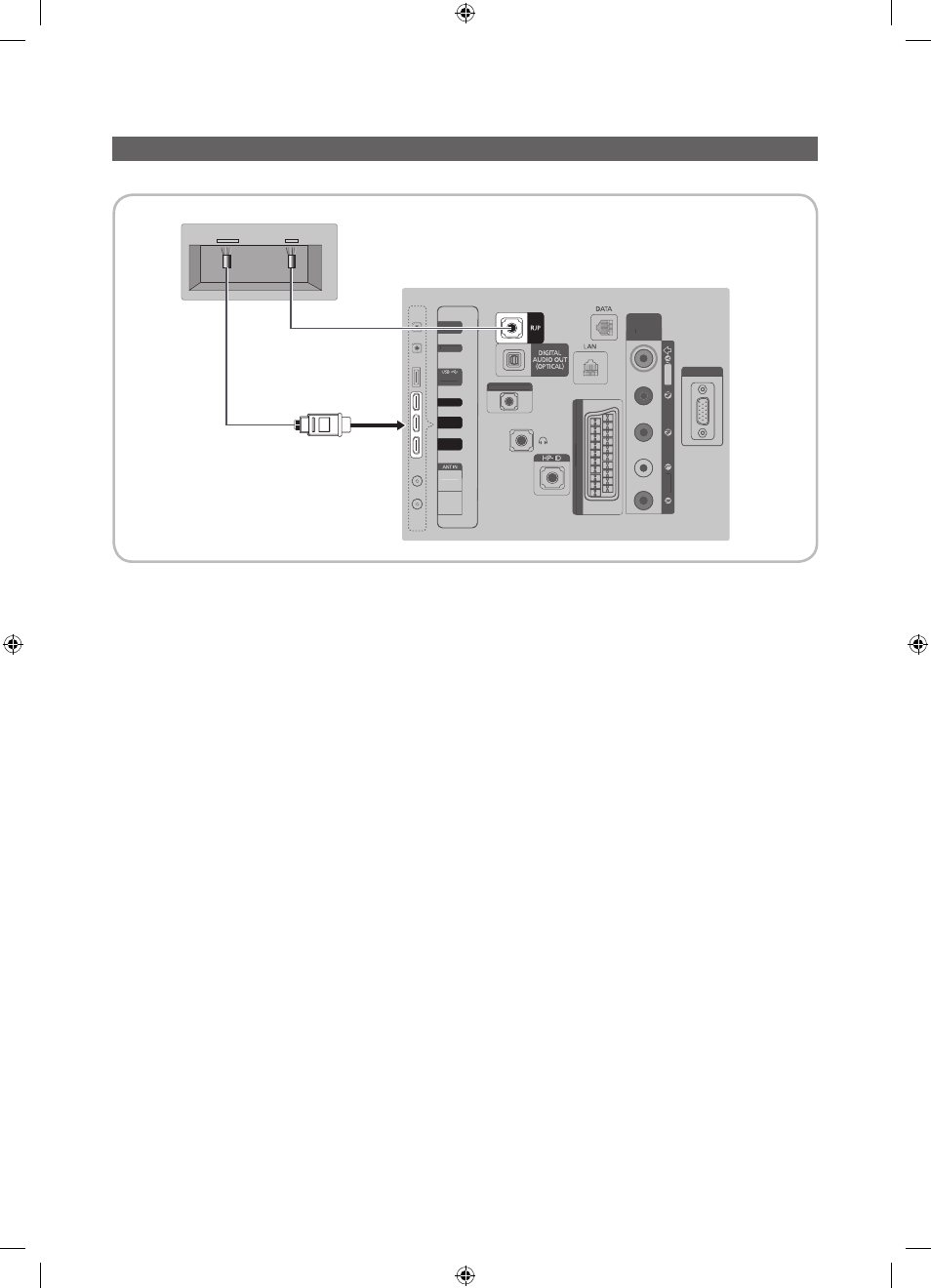

Подключение MediaHub HD
Вывод сигналов всех внешних источников, подключенных к MediaHub HD, на настольном компьютере отеля.
1. Соедините порт
RJP
телевизора и порт RS/232 модуля MediaHub HD.
2. Соедините порт
HDMI IN (1(ARC)
,
2(DVI)
или
3)
телевизора и порт HDMI модуля MediaHub HD.
y
MediaHub HD
– MediaHub HD – это аппаратный модуль, оснащенный различными аудио- и видеовходами (A/V, Audio, PC,
HDMI, USB) и соответствующими выходами. Источники выходных сигналов подключаются к телевизору через
модуль MediaHub. Связь модуля MediaHub с телевизором осуществляется через порт RS232. Функция Plug &
Play для отеля – это функция, позволяющая гостям отеля подключить внешний источник к модулю MediaHub.
Модуль MediaHub обменивается данными с телевизором, отправляя сообщения об активных или неактивных
источниках. Телевизор переключается на активный внешний источник.
– Необходимо соединить порт HDMI модуля MediaHub и порт
HDMI IN 2(DVI)
телевизора.
– Затем следует подключить включенный телевизор к модулю RJP в течение 10 секунд.
y
Специальные функции
– PIP
– Автоматическое определение
VARIABLE
AUDIO OUT
VOL-CTRL
HDMI IN 3
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
(HDD 1.0A)
/ CLONING
SATELLITE
AIR/CABLE
AU
DI
O
B
VIDEIO
COMPONENT
/ AV IN
PC IN
PC/DVI AUDIO IN
EXT(RGB)
VARIABLE
AUDIO OUT
VOL-CTRL
HDMI IN 3
HDMI IN 2
(DVI)
(
)
HDMI IN 1
(ARC)
(
)
(HDD 1.0A)
/ CLONING
/ CLONING
SATELLITE
AIR/CABLE
AU
DI
O
B
VIDE
IO
VIDEIO
COMPONENT
/ AV IN
PC IN
PC/DVI AUDIO IN
PC/DVI AUDIO IN
EXT(RGB)EXT(RGB)
HDMI
USB
RS/232
HDMI IN 3
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
Задняя панель телевизора
Задняя панель MediaHub HD
2
Кабель HDMI
1
Кабель для
передачи
данных RS-232
