Описание выхода Component video см. в руководстве пользователя DVD-проигрывателя.

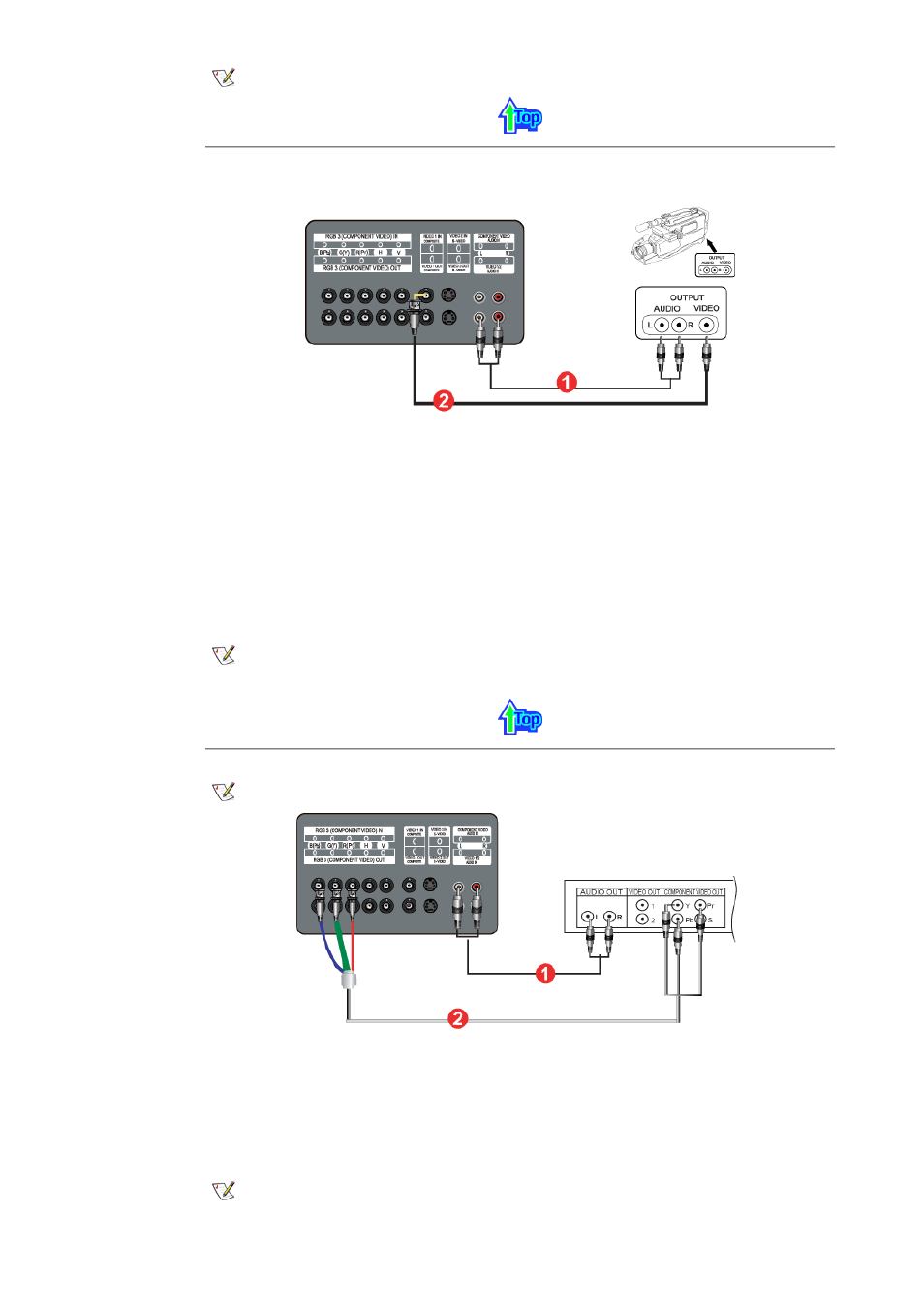

4. Подключение видеокамеры
1. Найдите выходные разъемы аудио/видеосигналов на видеокамере. Обычно они находятся на
боковой или задней стороне.
Соедините с помощью комплекта аудио-кабелей разъемы выхода аудиосигнала (AUDIO
OUTPUT) видеокамеры и входные разъемы аудиосигнала (Разъем для подключения
аудиосигнала CVBS, S-Video ) на мониторе.
2. Соедините с помощью видеокабеля разъем выхода видеосигнала (VIDEO OUTPUT) на
видеокамере и входной разъем видеосигнала (VIDEO) на мониторе.
3. Выберите вход Video 1, к которому подключен видеокамера, используя кнопку выбора
источника (Source) на передней панели монитора.
4. Затем запустите видеокамеру, предварительно вставив кассету.
Изображенные аудио-видеокабели обычно входят в комплект принадлежностей видеокамеры (в
противном случае их нужно приобрести). Если видеокамера обеспечивает стерео-запись звука,
то необходим комплект из двух кабелей.
5. Подключение видеоприставки
Подключение типичной видеоприставки показано ниже.
1. Соедините с помощью комплекта аудиокабелей разъемы Разъем для подключения
аудиосигнала Component на мониторе и разъемы AUDIO OUT на видеоприставке.
2. Соедините видеокабелем разъемы подключение компонентов подключение портов Pb, Y, Pr
на мониторе и разъемы Pb, Y, Pr на видеоприставке.
3. Выберите вход BNC, к которому подключен видеоприставки, используя кнопку выбора
источника (Source) на передней панели монитора.
Описание выхода Component video см. в руководстве пользователя видеоприставки.
