Инструкция по эксплуатации Samsung S-M403T
Страница 30
Electronics.

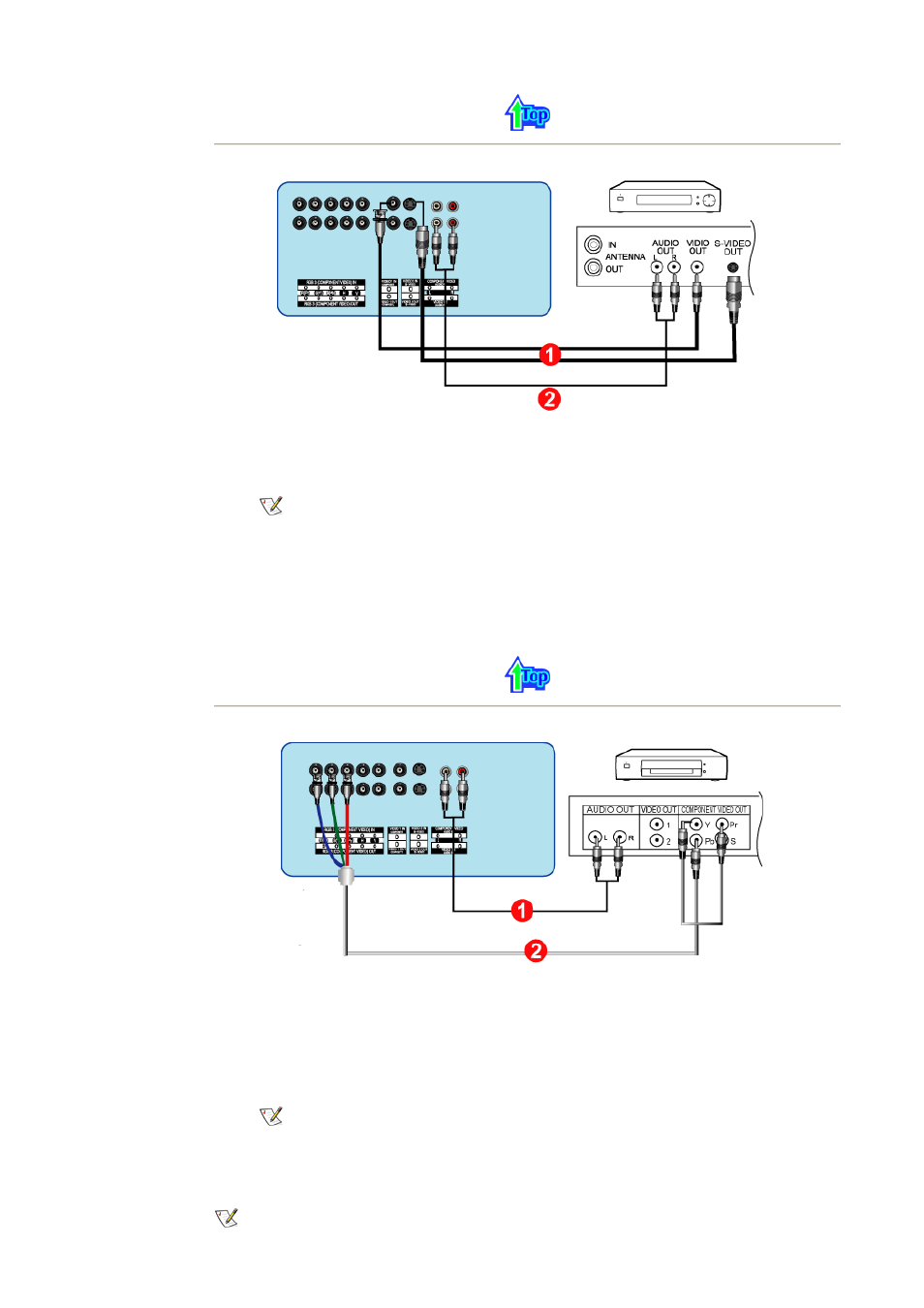

2. Подключение видеомагнитофона
1. Все устройства - источники аудио-видеосигналов, например, видеомагнитофоны или
видеокамеры, подключаются к разъему Разъем для подключения S-Video или Разъем для
подключения CVBS Video на мониторе с помощью кабеля S-VHS или BNC.
Кабель S-VHS или BNC не входит в комплект поставки.
2. Соедините аудиокабелями выходы Audio (L) и Audio (R) видеомагнитофона или видеокамеры
со входными разъемами аудиосигнала L (левый) и R (правый).
3. Выберите вход Video 1 или Video 2, к которому подключен видеомагнитофон или
видеокамера, используя кнопку выбора источника (Source) на передней панели монитора.
4. Затем запустите видеомагнитофон или видеокамеру, предварительно вставив DVD-диск или
кассету.
3. Подключение DVD-проигрывателя
1. Соедините с помощью комплекта аудио-кабелей разъемы выхода аудиосигнала (AUDIO
OUTPUT) видеокамеры и входные разъемы аудиосигнала (Разъем для подключения
аудиосигнала Component) на мониторе.
2. Соедините с помощью видеокабеля разъем выхода видеосигнала (VIDEO OUTPUT) на
видеокамере и входной разъем видеосигнала (подключение компонентов : подключение
портов Pb, Y, Pr) на мониторе.
Кабель BNC не входит в комплект поставки.
3. Выберите вход BNC , к которому подключен DVD-проигрыватель, используя кнопку выбора
источника (Source) на передней панели монитора.
4. Затем запустите DVD-проигрыватель, предварительно вставив DVD-диск.
Описание выхода Component video см. в руководстве пользователя DVD-проигрывателя.
