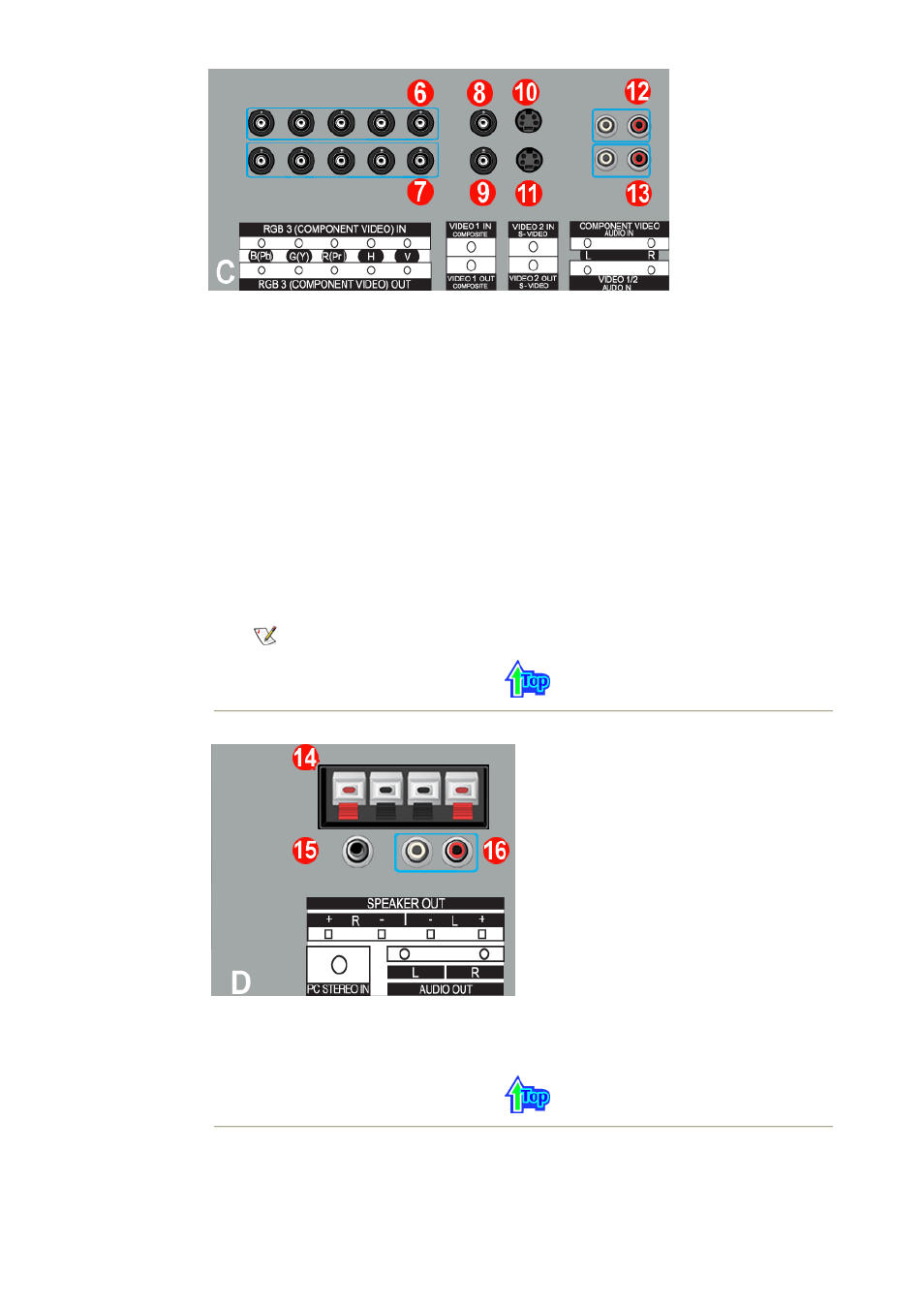

6.
Разъем для подключения видеосигнала от компьютера / Разъем для подключения
компонентов : кабель BNC (вход)
- Подключение RGB 3 (аналоговый сигнал от ПК) : подключение портов B, G, R, H, V
- подключение компонентов : подключение портов Pb, Y, Pr
7.
Разъем для подключения выходного шлейфа видеосигнала от компьютера (RGB 3
(аналоговый сигнал от ПК)) /
Разъем для подключения выходного шлейфа сигнала компонентов (Component) -
кабель BNC (выход)
8.
Разъем для подключения CVBS Video : Режим Video 1 (вход)
9.
Разъем для подключения выходного шлейфа сигнала CVBS Video (выход)
10. Разъем для подключения S-Video : Режим Video 2 (вход)
11. Разъем для подключения выходного шлейфа сигнала S-Video (выход)
12. Разъем для подключения аудиосигнала Component (вход)
: При подключении входного сигнала к разъему 6 аудиосигнал должен подключаться только к
этому разъему.
13. Разъем для подключения аудиосигнала CVBS, S-Video (вход)
: При подключении входного сигнала к разъему 8 или 10 аудиосигнал должен подключаться
только к этому разъему.
Шлейфный кабель: поддержка до 5 мониторов.
14. Клеммы для подключения динамиков
15. Разъем для подключения аудиосигнала от компьютера (PC Stereo) (вход)
16. Линейный выход аудио (выход)
17. Замок Кенсингтона
