18
Pyccкий
Подключения

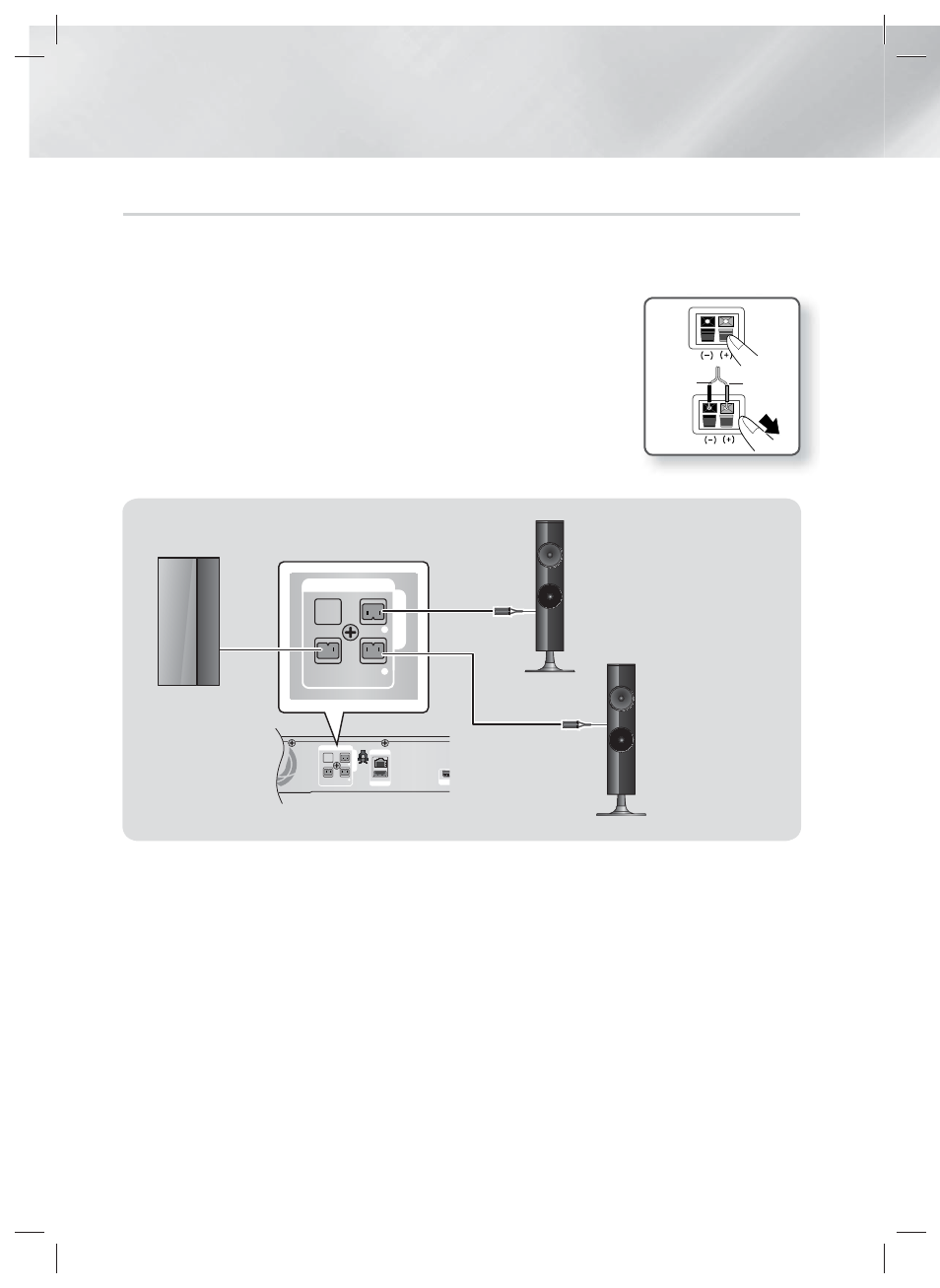

Подключение громкоговорителей
1. Найдите соответствующий набор кабелей для каждого громкоговорителя по цвету разъемов на
наборах кабелей и цветной метки снизу каждого громкоговорителя.
2. Подключение кабеля громкоговорителя к громкоговорителю.
a. Нажмите красный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте красный провод и отпустите
фиксатор.
b. Нажмите черный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте черныйпровод и отпустите
фиксатор.
3. Выполните подключение кабелей к разъемам на задней панели
устройства, учитывая цвета разъемов и гнезд громкоговорителей.
|
ВНИМАНИЕ
|
\ Если необходимо установить устройство на стене, надежно вверните винты в стену и используйте отверстия на задней панели громкоговорителей.
Имейте ввиду, что принадлежности для установки (винты или подставки) не входят в комплект поставки.
\ Не разрешайте детям играть с громкоговорителями или рядом с ними. В случае падения громкоговорителя дети могут получить травму.
\ При подключении проводов громкоговорителей к разъемам громкоговорителей соблюдайте полярность (+/-).
\ Поместите сабвуфер в недоступном для детей месте, чтобы они не могли засунуть в отверстие сабвуфера руки или какие-либо предметы.
\ Не вешайте сабвуфер на стену, используя для этого отверстие сабвуфера.
|
ПРИМЕЧАНИЕ
|
\ При установке громкоговорителя рядом с телевизором под влиянием магнитного поля цвета на экране могут быть искажены.
Черный
Красный
5V 350mA
LAN
WIRELESS LAN
HDMI
IMPEDANCE : 3
SPEAKERS OUT
FRONT L
SUBWOOFER
FRONT R
IMPEDANCE : 3
SPEAKERS OUT
FRONT
L
SUBWOOFER
FRONT
R
Фронтальный
громкоговоритель (Л)
Фронтальный
громкоговоритель (П)
Сабвуфер
