Українська
Підключення

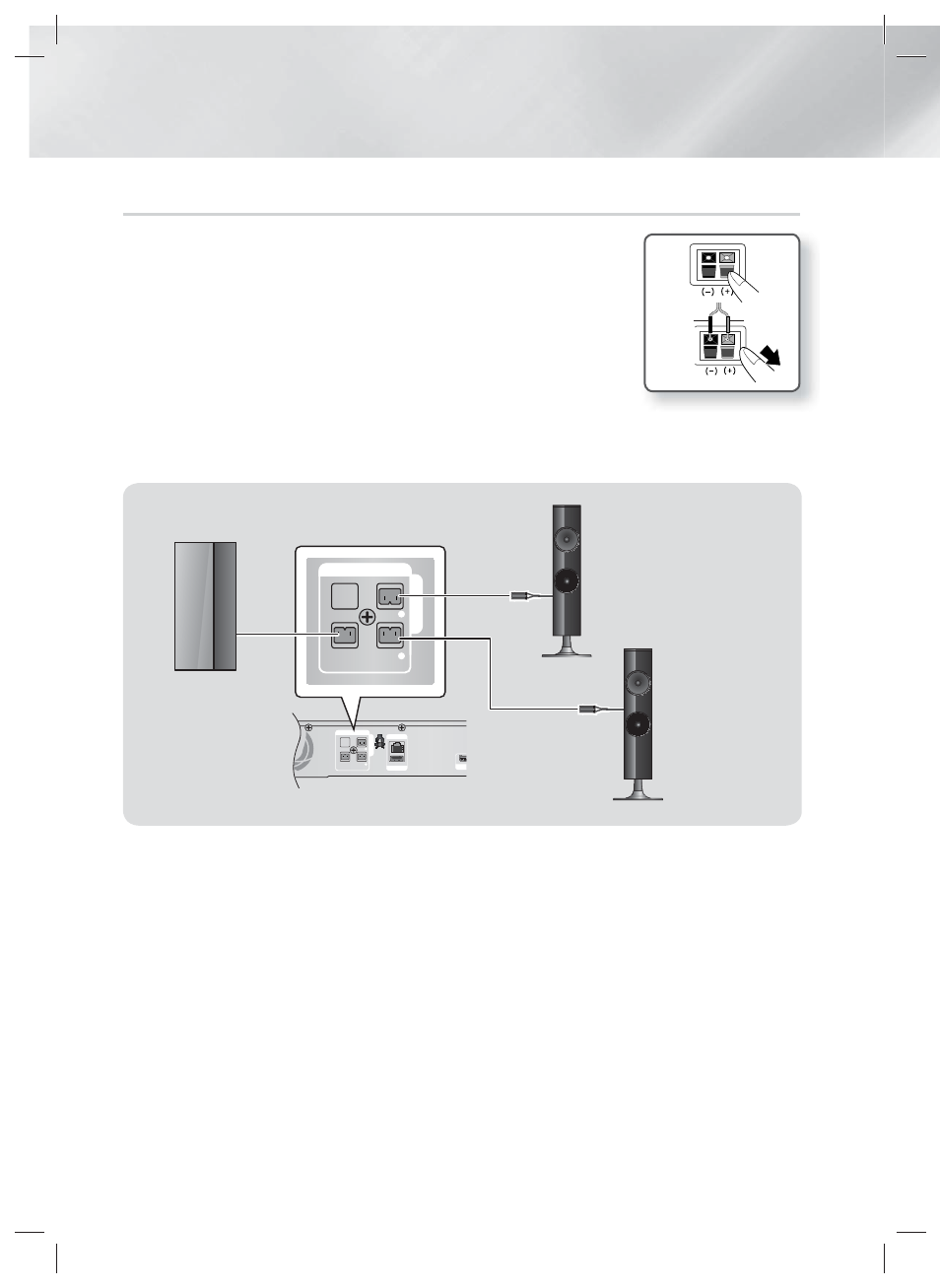

Підключення динаміків
1. Кожен пучок кабелів слід підключити до потрібного динаміка; колір
окремого штекера в кожному пучку має відповідати кольору наклейки
на нижній панелі динаміка.
2. Щоб під’єднати до динаміка відповідний дріт, виконайте наведені
нижче дії.
а). Натисніть червоний фіксатор на задній панелі динаміка, вставте
червоний дріт, а потім відпустіть фіксатор.
б). Натисніть чорний фіксатор на задній панелі динаміка, вставте
чорний дріт, а потім відпустіть фіксатор.
3. Підключіть дроти динаміка до задньої панелі продукту таким чином,
щоб кольори штекерів динаміка й рознімів збігалися.
| ЗАСТЕРЕЖЕННЯ |
\ Якщо потрібно встановити продукт на стіні, надійно закріпіть на ній гвинти чи цвяхи та за допомогою отворів на задній панелі динаміка встановіть
його. Однак, якщо ви вирішите встановити продукт таким чином, аксесуари (цвяхи та гвинти) для цього слід придбати окремо, і компанія не
проводить такого монтування.
\ Не дозволяйте дітям гратися з динаміками чи біля них. У разі падіння динаміка діти можуть отримати травми.
\ Під час підключення дротів до динаміків переконайтеся, що їх полярність (+/–) правильна.
\ Установіть сабвуфер у недоступному для дітей місці, щоб вони не мали змоги вставити руку або будь-який сторонній предмет у прохід (отвір)
сабвуфера.
\ Не підвішуйте сабвуфер на стіну, використовуючи прохід (отвір) як засіб для кріплення.
| ПРИМІТКА |
\ Розміщення динаміка біля телевізора може призвести до викривлення кольору зображення на екрані внаслідок впливу магнітного поля динаміка.
5V 350mA
LAN
WIRELESS LAN HDMI
IMPEDANCE : 3
Ÿ
SPEAKERS OUT
FRONT L
SUBWOOFER FRONT R
IMPEDANCE : 3
Ÿ
SPEAKERS OUT
FRONT L
SUBWOOFER FRONT R
Передній динамік
(лівий)
Передній динамік
(правий)
Сабвуфер
Чорний Червоний
