yстановка _13
01 Y
СТАНОВКА
Удалите осадок из фильтра для
воды (модель с фильтром).
- Откройте главный вентиль в квартире, чтобы
проверить, подается ли вода через трубку для
подачи воды на вход фильтра.
- Если вода не выходит из фильтра, проверьте,
открыт ли водопроводный кран.
- Оставьте кран открытым, пока из фильтра
не пойдет чистая вода и не будут удалены
загрязнения и осадок, которые могли остаться
в фильтре в процессе его изготовления.
Крепление зажимного фиксатора
очистителя.
- Установите зажимной фиксатор очистителя в
необходимое место (например, под раковину)
и надежно закрепите его винтами.
Закрепите фильтр для воды.

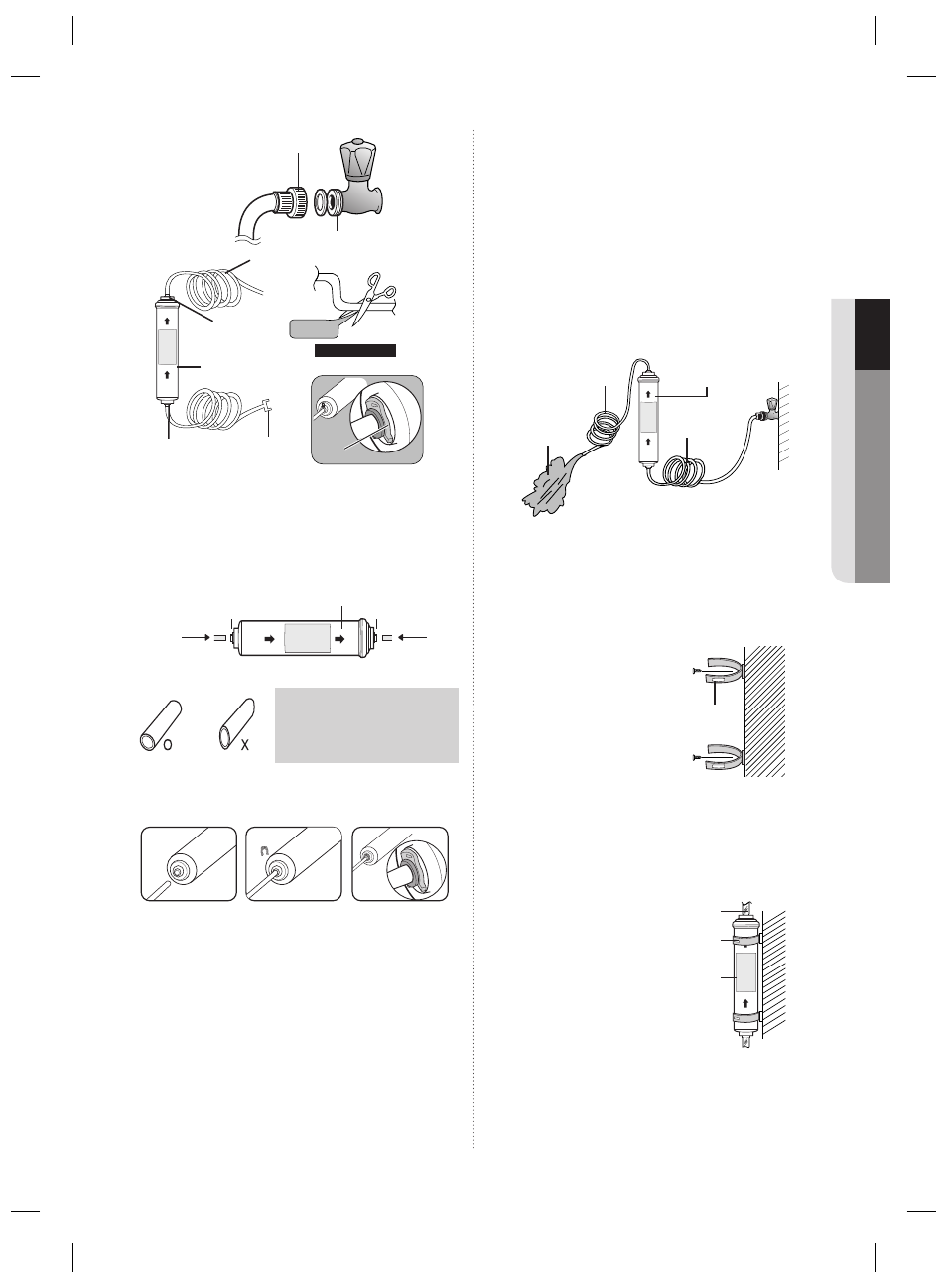

- Закрепите фильтр-картридж, как это
показано на рисунке справа.
Инструкции по замене
1. Отключите подачу воды.
2. Отметьте направление потока на фильтре.
3. Вставьте трубку подачи воды в водовпускное
отверстие фильтра до упора.
4. После этого надежно зафиксируйте зажим.
Зажим фиксирует трубку.
5. Включите воду и проверьте, нет ли
протекания. Если вода протекает,
повторите пункты 1, 2, 3, 4. Если протечка
не устраняется, прекратите использование
прибора и обратитесь к вашему дилеру.
6. Перед использованием пропустите воду через
фильтр в течение 5 минут.
