Установка – Инструкция по эксплуатации Kenwood KSC-SW11
Страница 6
РУ
ССКИЙ
28
Русский
Внимание:
• При создании отверстия под сиденьем, внутри багажника, или еще где-либо на автомобиле, проверьте, нет-ли ничего
опасного на противоположной стороне, как бензобак, тормозной шланг, или жгут проводов, и будьте внимательны во
избежание царапин или других повреждений.
• Устанавливайте в местах, где не будет создаваться препятствий вождению, входу или выходу из автомобиля, и пере-
мещению внутри салона автомобиля.
• Надежно закрепите изделие, чтобы оно не могло быть сдвинуто из-за вибраций и толчков во время вождения.

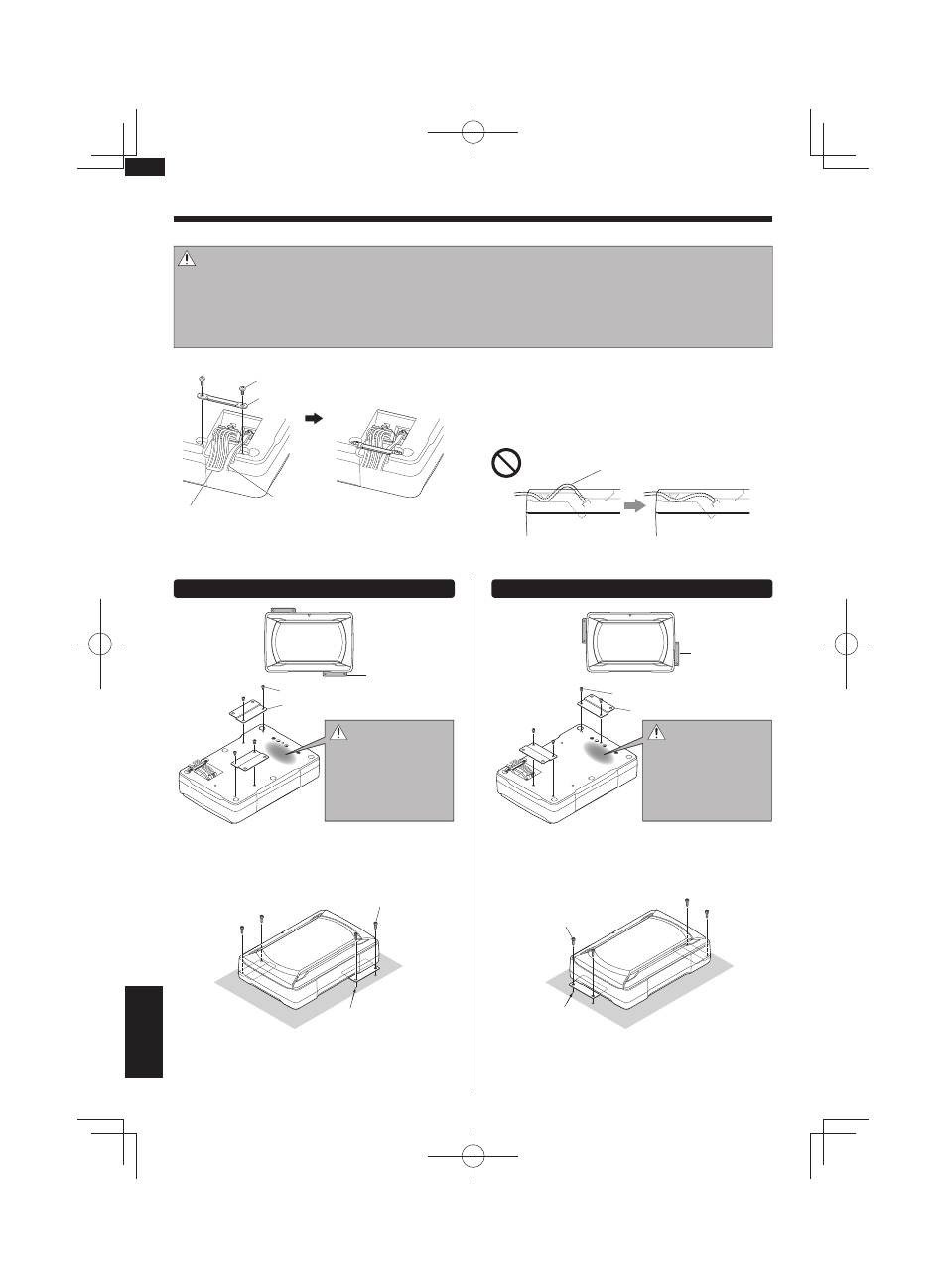

■ Закрепление сабвуфера
Закрепление сабвуфера
Надежно прикрепите крепления A 4 к колонке
с помощью крепежных винтов 7. Соблюдайте
предосторожность, и не давайте подключенным
кабелям оставаться между колонкой и крепле-
ниями A 4.
Надежно прикрепите крепления A 4 к колонке
с помощью крепежных винтов 7. Соблюдайте
предосторожность, и не давайте подключенным
кабелям оставаться между колонкой и крепле-
ниями A 4.
Пробурите направляющие отверстия для ø3,6 мм
винтов на участке листового металла автомоби-
ля, и с помощью шурупов прикрепите колонку к
автомобилю 6.
Пробурите направляющие отверстия для ø3,6 мм
винтов на участке листового металла автомоби-
ля, и с помощью шурупов прикрепите колонку к
автомобилю 6.
Установка
Перед установкой колонки на месте установки, временно подключив ее, убедитесь, что звучание выводится.
■ Закрепление кабеля на месте
Закрепление кабеля на месте
Подключите 10-контактный соединительный ка-
бель 2 и пульт ДУ 1 к колонке.
Прикрепите кабели к колонке с помощью крепле-
ния B 5 и закрепите с помощью крепежных вин-
тов 8 .
Сабвуфер можно закрепить двумя способами. Выберите оптимальную позицию установки для крепления A 4 в со-
ответствии с местом установки сабвуфера.
1
1
2
2
Запрет!
2 10-контактный соединительный кабель
1 Пульт ДУ
8 Крепежный винт x 2
5 Крепление B
7 Крепежный винт x 4
7 Крепежный винт x 4
4 Крепление A x 2
4 Крепление A x 2
6 Нарезной винт x 4
6 Нарезной винт x 4
Пробурите четыре
направляющих отверстий
для ø3,6 мм винтов.
Пробурите четыре
направляющих отверстий
для ø3,6 мм винтов.
4
4 р
Крепление A
4
4 Крепление A
Крепление A
Закрепите кабель таким об-
разом, чтобы он не выступал
р
за пределы блока колонки.
Внимание:
Данная часть слегка
нагревается по сравне-
нию с другими частями,
так как она выполняет
функцию излучателя
тепла от усилителя.
Внимание:
Данная часть слегка
нагревается по сравне-
нию с другими частями,
так как она выполняет
функцию излучателя
тепла от усилителя.
Способ закрепления A
Способ закрепления B
