Подключение входа колонки
Подключите сабвуфер к выходным кабелям фронтальной колонки или задней колонки на центральном
блоке.
Примечания:
• Изучите инструкции по эксплуатации к подключенным компонентам, как центральный блок, а также данную инструк-
цию по эксплуатации.
• Когда центральный блок оборудован функцией DSP, не подключайте к выходу задней колонки, так как эффект низкоча-
стотного воспроизведения может быть ослаблен эффектом DSP.
■ Примеры Примеры

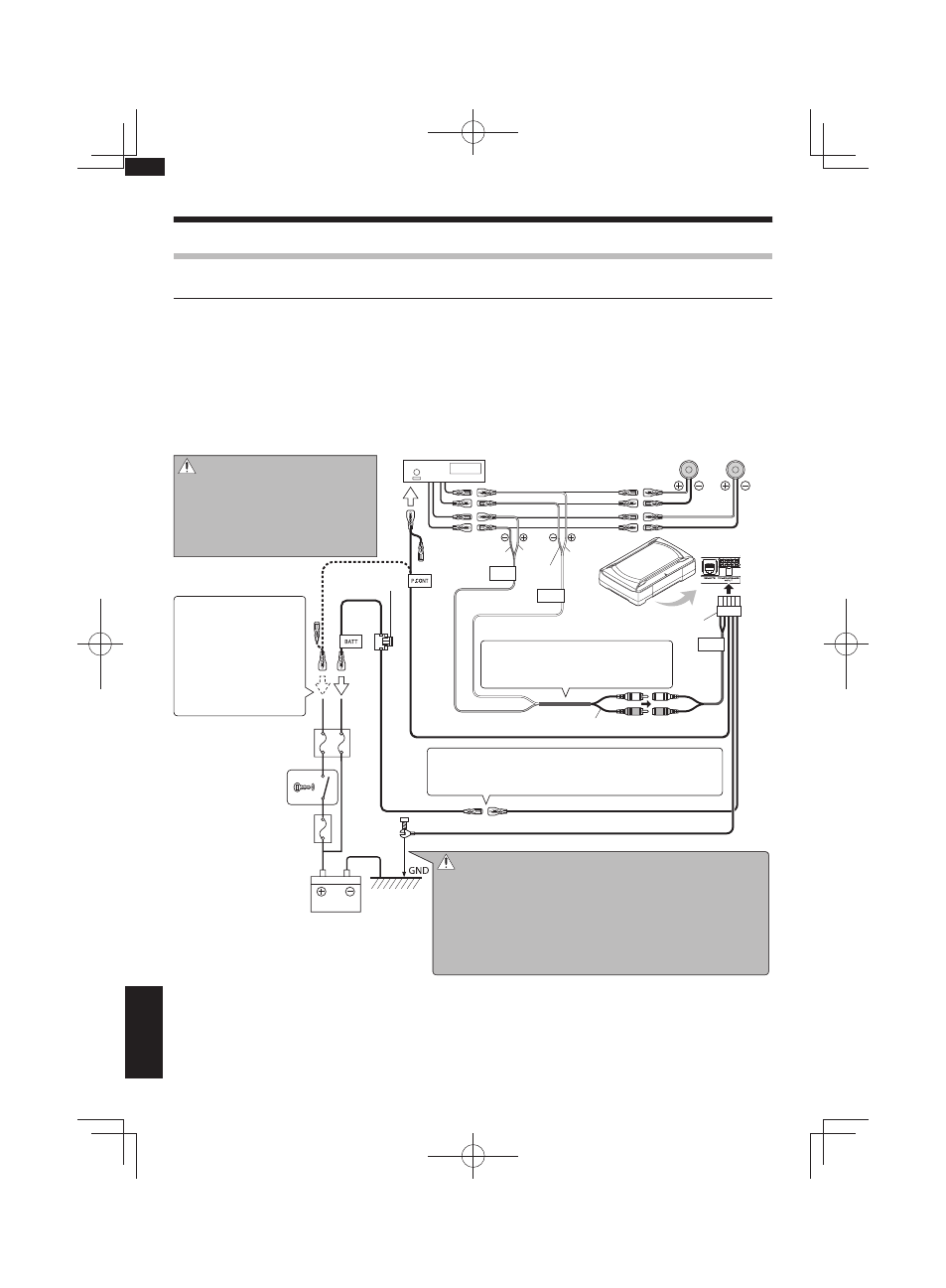

На следующей схеме отображено типичное подключение для эффективного прослушивания стереофонической систе-
мы автомобиля. Подключите систему с учетом примера.
Подключение
LINE IN
SP.L
INPUT
SP.R
INPUT
※
KSC-SW11
Аккумулятор
Блок предохранителей
машины (Основной
предохранитель)
Блок предохранителей
машины
Переключатель
ключа зажигания
Белый
Белый/
Черный
Серый Серый/Черныйй
Синий/Белый
Желтый Желтый
Черный
Предохранитель
10А
Центральный блок
Фронтальная или
задняя колонка
Влево Вправо
2 10-контактный
соединительный кабель
3 Шнур колонка
Внимание:
Не проводите кабели в направлениях,
где они могут быть задеты деталью ав-
томобиля или могут быть повреждены.
В противном случае это может вызвать
электрошок или пожар по причине ко-
роткого замыкания.
Если отсутствует тер-
м и н а л у п р а в л е н и я
питанием на централь-
ном блоке, подключите
синий/белый провода к
дополнительной линии
(линия на позиции АСС
переключателя ключа
зажигания).
При зудящем шуме от колонок при работающем двига-
теле, прикрепите фильтр линейного шума (продается от-
дельно) на провод питания.
Не сгибайте часть кабеля колонки с
виниловым покрытием. В противном
случае это может привести к сбоям.
Внимание:
※
Подключите терминал заземления черного провода напрямую
через винт к неокрашенной металлической части автомобиля.
При установке питания на ON без подключения данного тер-
минала может привести к поломке стереофонической систе-
мы. Обязательно подключите его.
Также, окрашенные металлические панели, др., не заземлены, и
не будут срабатывать соответствующим образом. Будьте внима-
тельны.
