Русский
25
РУ
ССКИЙ

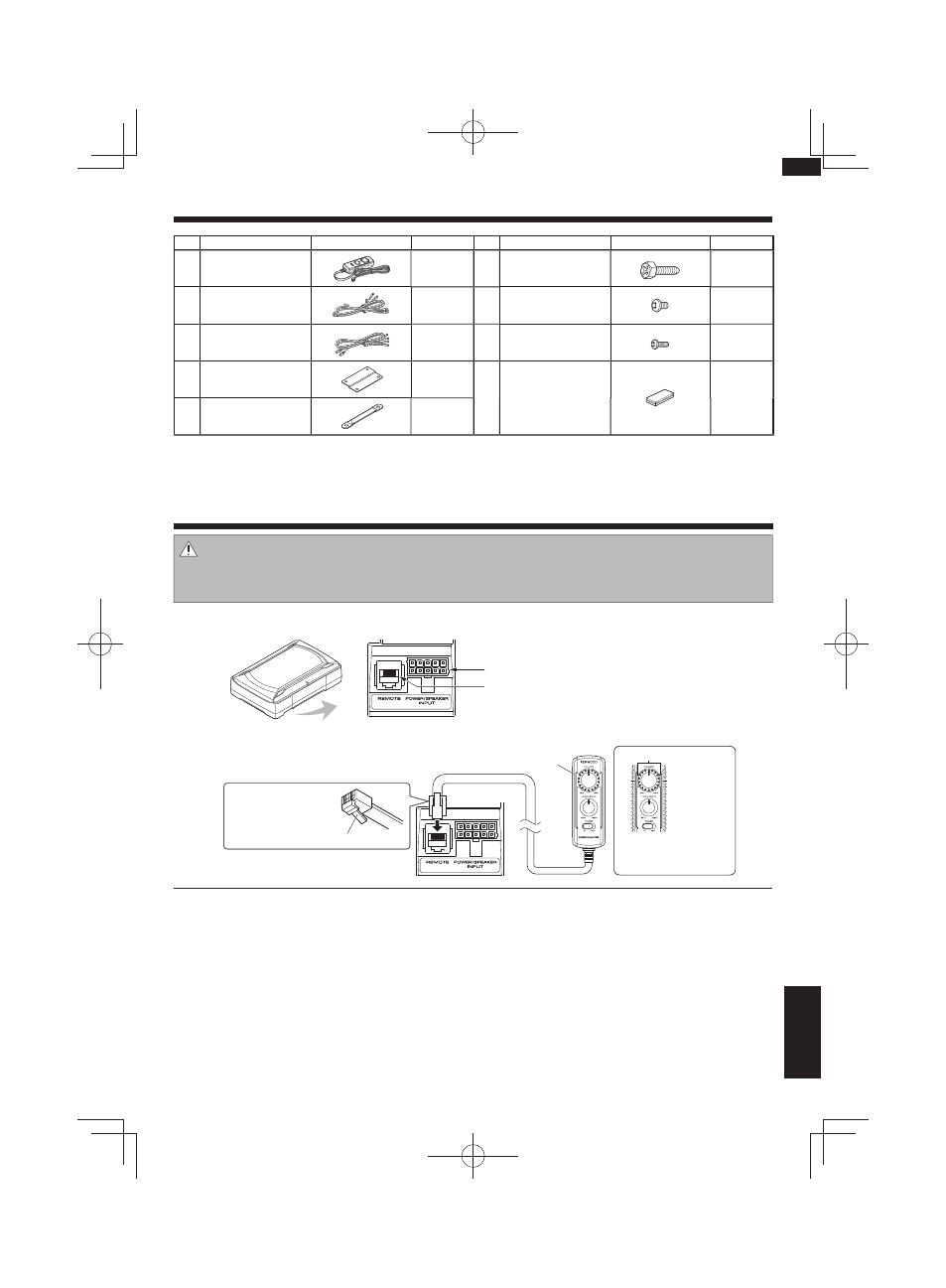

Поставляющиеся детали
Внимание:
Перед соединением, обязательно удалите провод с отрицательного терминала батарейки. После завершения всех
соединений, снова убедитесь в правильности соединений. После проверки, подключите провод от отрицательного
терминала батарейки.
■ Терминалы сабвуфера Терминалы сабвуфера
■ Подключение пульта ДУ Подключение пульта ДУ
Примечания:
• Обязательно подключите поставляемый пульт ДУ.
• Если кабель подключен неправильно, подсветка на пульте ДУ не высвечивается.
• Не подключайте соединитель пульта ДУ верхней стороной вниз или с применением силы. В противном случае, это мо-
жет привести к сбоям.
Подключение
№ Название детали Внешняя форма Количество № Название детали Внешняя форма Количество
1 Пульт ДУ
(5 м)
1 6 Нарезной винт
(ш 5 Ч 16 мм)
4
2 10-контактный соеди-
нительный кабель (5 м)
1 7 Крепежный винт
(M4 × 5 мм)
4
3 Шнур колонка
(4,3 м)
1 8 Крепежный винт
(M3 × 8 мм)
2
4 Крепление A 2
9
Застежка-липучка
(Двусторонний клей/
для пульта ДУ)
1
5 Крепление B 1
При включении
питания высвечивается
подсветка.
Высвечивается синим.
Подключайте
фиксатором гнезда
пульта ДУ вниз.
Фиксатор
Терминал POWER/SPEAKER INPUT
Терминал REMOTE
1 Пульт ДУ
