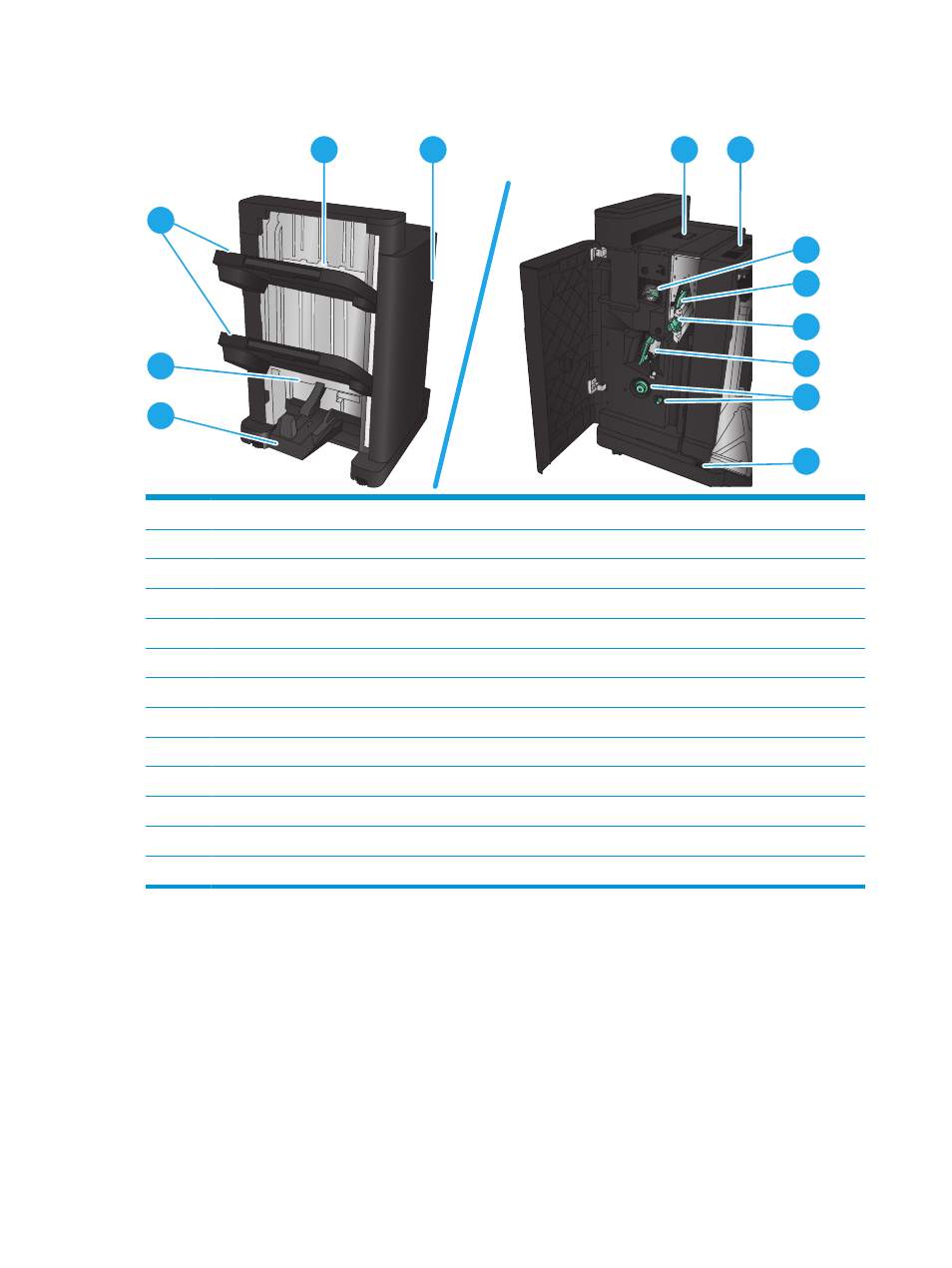

Брошюровщик
1
2
4 5 6 7
3
9
8
10
11
12
13
1 Выходной лоток для буклетов
2 Выходной слот буклетов
3 Выходные лотки сшивателя /укладчика
4 Выходной слот сшивателя /укладчика
5 Передняя дверца
6 Верхняя крышка
7 Верхняя защелка
8 Сшиватель 1
9 Верхняя направляющая бумаги узла выхода
10 Нижняя направляющая бумаги узла выхода
11 Каретка брошюровки внакидку , доступ к сшивателю 2 и сшивателю 3
12 Рукоятка продвижения бумаги для устранения замятий
13 Нижняя защелка
