6.

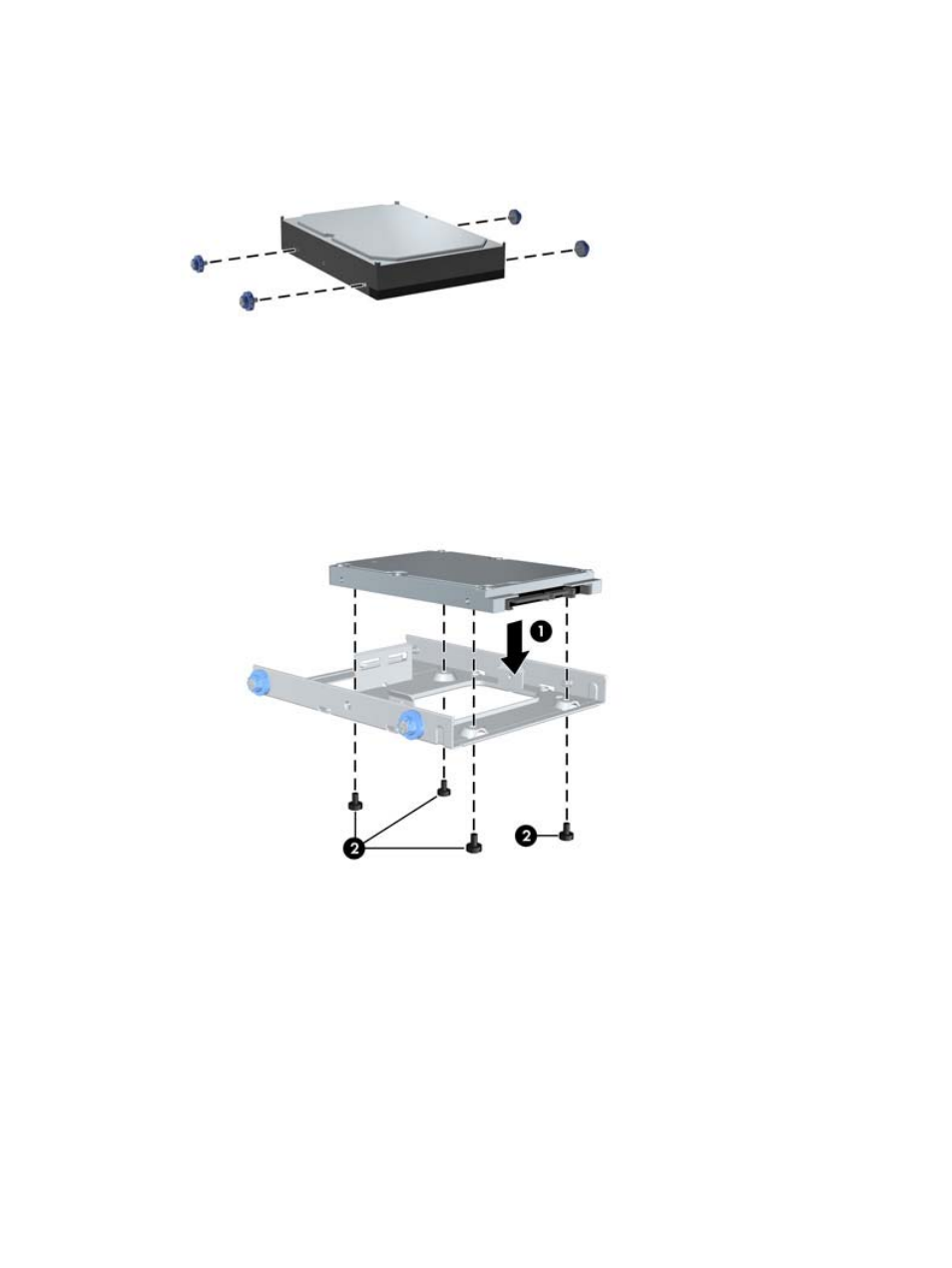

При установке жесткого диска необходимо перенести серебристые и синие изолирующие
крепежные направляющие винты со старого жесткого диска на новый жесткий диск.
Рисунок
9-8
Установка направляющих винтов жесткого диска
Также в блок основного жесткого диска можно установить жесткий диск в малом форм-
факторе 6,4 см (2,5 дюйма):
а.
Перенесите серебристые и синие изолирующие крепежные направляющие винты со
старого жесткого диска на каретку жесткого диска.
б.
Используйте черные винты M3 с передней панели корпуса для крепления жесткого
диска в малом форм-факторе на каретку (2).
Рисунок
9-9
Крепление диска на каретку.
50
Глава
9 Установка жестких дисков
RUWW
