8 Установка устройств PCI/PCIe

В данном разделе описывается установка в рабочую станцию плат PCI или PCIe. Чтобы
увеличить производительность и расширить функциональные возможности системы, в
разъемы платы расширения рабочей станции можно установить устройства PCI/PCIe,
например, видеоадаптеры или звуковые платы.

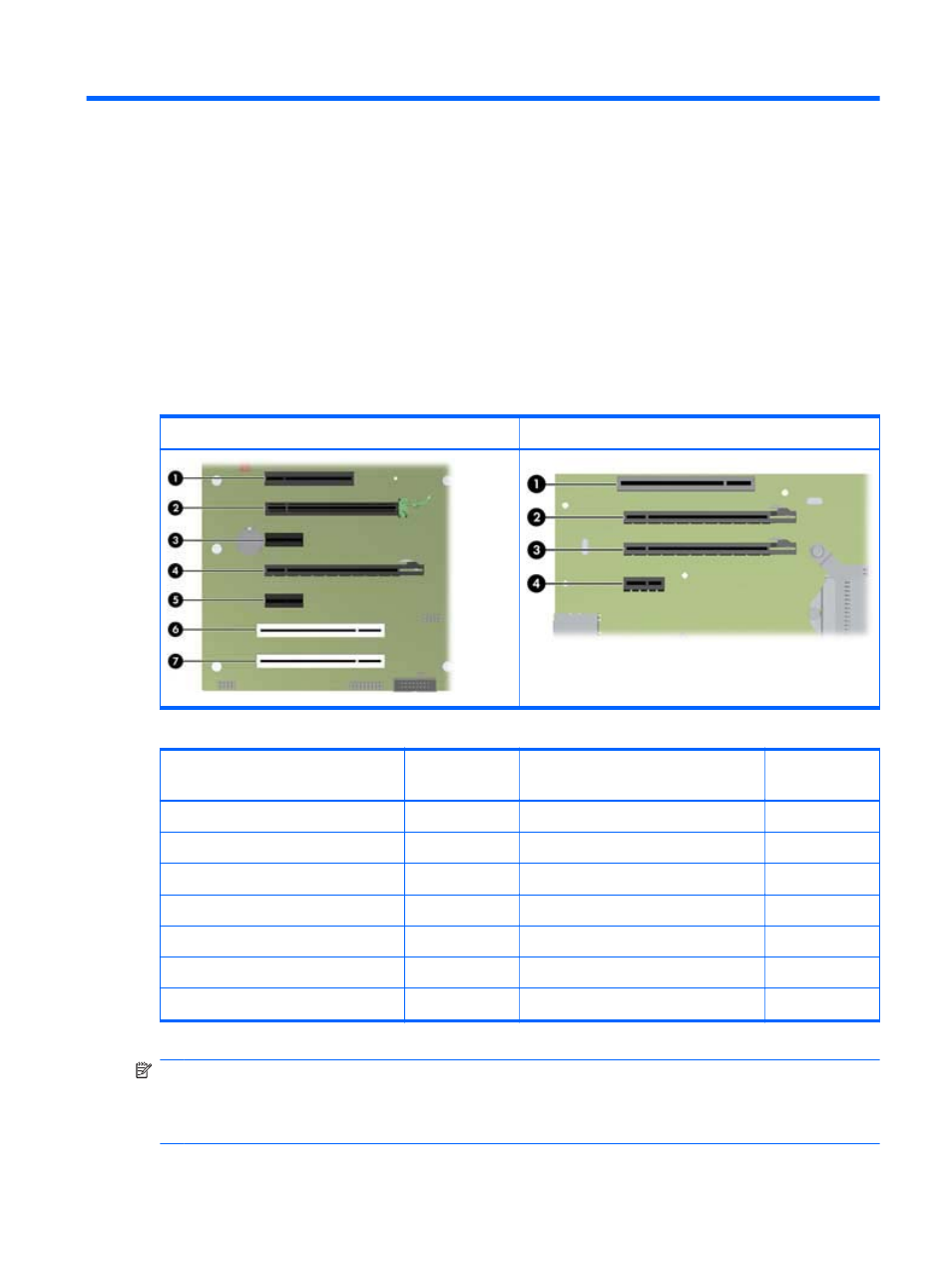

Распознавание разъема платы расширения

В следующей таблице описаны гнезда плат расширения, поддерживаемые рабочими
станциями HP Z210.

Z210 CMT

Z210 SFF

Описание разъемов

Мощность
гнезда

Описание разъемов

Мощность
гнезда

1–PCIe2 - x8 (4)

25 Вт

1–PCI 32b/33 МГц

25 Вт

2–PCIe2 - x16

75 Вт

2–PCIe2 - x16

45 Вт

3–PCIe2 - x1

10 Вт

3–PCIe2 - x16 (4)

25 Вт

4–PCIe2 - x16(4)

25 Вт

4–PCIe2 - x1

10 Вт

5–PCIe2 - x1

10 Вт

6–PCI 32b/33 МГц

25 Вт

7–PCI 32b/33 МГц

25 Вт

ПРИМЕЧАНИЕ.

Значки x1, x4, x8 и x16 обозначают механическую (физическую) длину

гнезда. Число в скобках обозначает количество электрических дорожек PCIe, проведенных к
гнезду расширения. Например, x8 (4) обозначает, что гнездо расширения имеет механическую
длину разъема x8 с четырьмя подключенными дорожками PCIe.

RUWW

Распознавание разъема платы расширения

41
