HP Серия сканеров HP Digital Sender Flow 8500 fn1 Document Capture Workstation - Инструкция (Страница 94)

3. Извлеките дополнительное оборудование из упаковки и установите в гнездо HIP.

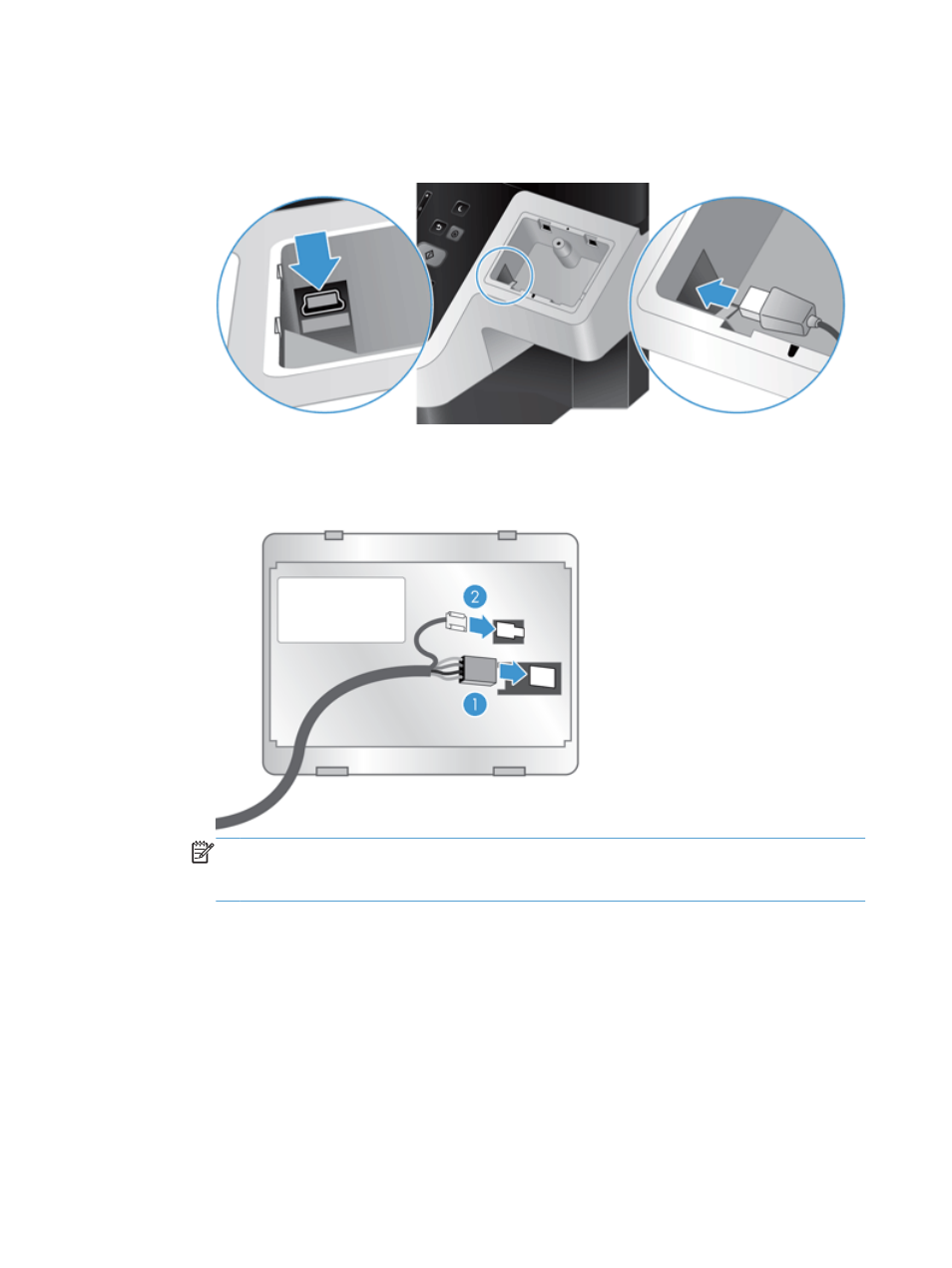

а. Подсоедините кабель USB дополнительного оборудования к разъему на левой стенке
гнезда HIP.
б. Подключите кабель USB к разъему на корпусе дополнительного оборудования (1),
затем подключите разъем заземления к полоске заземления дополнительного
оборудования, если применимо (2).
ПРИМЕЧАНИЕ. На рисунке показаны разъемы считывателя бесконтактных карт.
Разъем другого типа оборудования может несколько отличаться, также может
отсутствовать разъем заземления.
86 Глава 8 Замена и установка компонентов RUWW
