СЫРТҚЫ БАСҚАРУ ҚҰРАЛЫНЫҢ ПАРАМЕТРЛЕРІН ОРНАТУ
СЫРТҚЫ БАСҚАРУ ҚҰРАЛЫНЫҢ
ПАРАМЕТРЛЕРІН ОРНАТУ

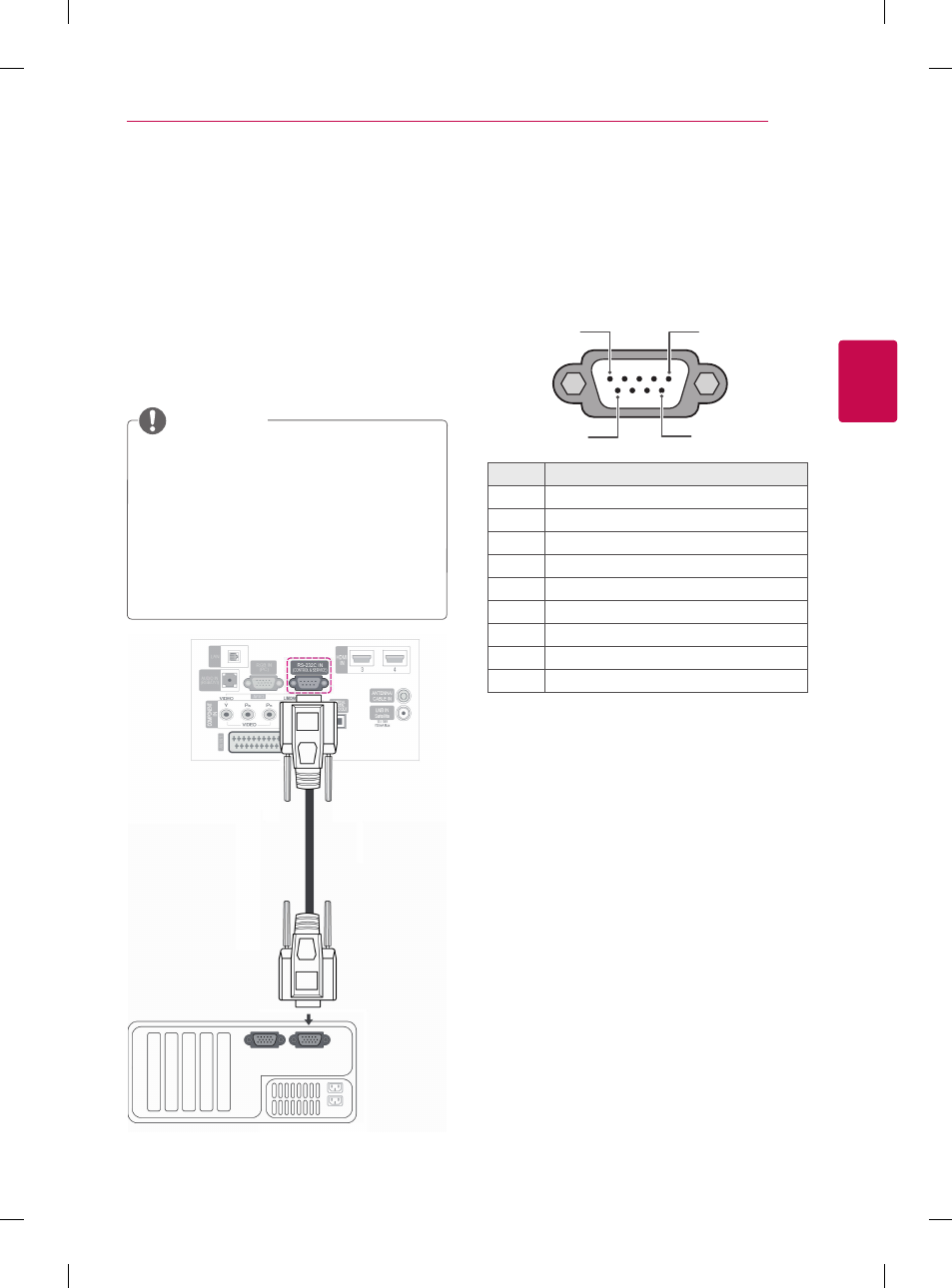

RS-232C Орнату
RS-232C (бірізді порт) кipic ұяшығын сыртқы
басқару құрылғысына (компьютер немесе A/V
(дыбыс-бейне) басқару жүйесі секілді) жалғаңыз
да, өнім қызметтерін сырттан басқарыңыз.
Басқару құрылғысының бірізді портын
өнімнің артқы панеліндегі RS-232C ұяшығына
жалғаңыз.
Жалғағыш түpi;
D-Sub 9 icтікшeci
№
Icтікшe атауы
1
Байланыс жоқ
2
RXD (Деректер қабылдау)
3
TXD (Деректер тарату)
4
DTR (DTE жағы дайын)
5
GND
6
DSR (DCE жағы дайын)
7
RTS (Жiбepyгe дайын)
8
CTS (Жiбepy үшін тазарту)
9
Қосылыс жоқ
y
y
Бұл теледидардағы RS-232C ұяшығы
бөгде RS-232C бақылау аппараттық
және бағдарламалық жасақтамамен
қолдануға орналған. Төмендегі нұсқаулар
бағдарламаны құруға көмектесу және
телевизиялық желінің бағдарламалық
жасақтамасын қолдану арқылы
функцияларды тексеру үшін берілген.
y
y
RS-232C жалғау кабелдері өніммен бірге
жабдықталмайды.
ЕСКЕРТПЕ
1
5
6
9
