17

Подключение

и

настройка

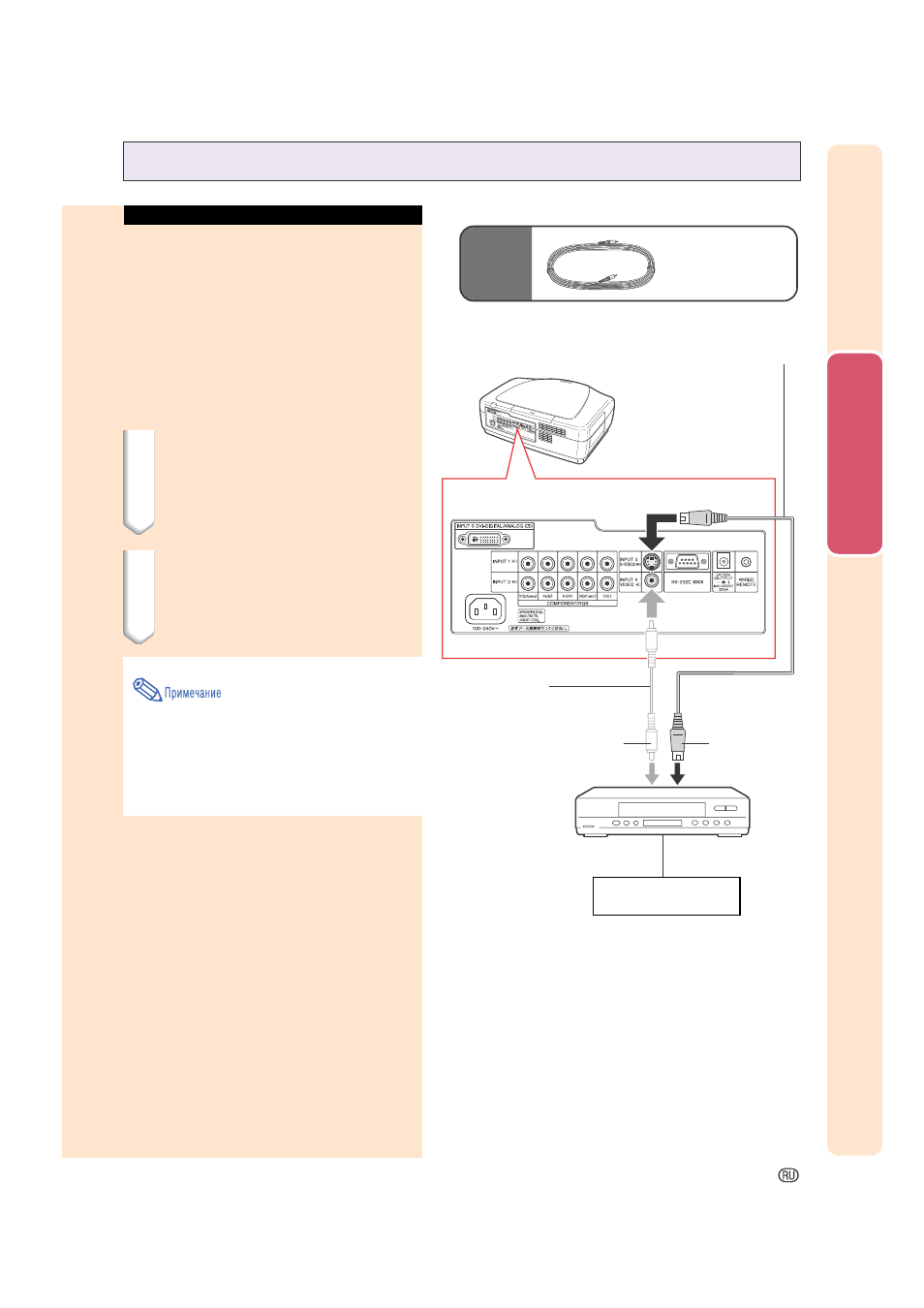

Подключение проектора к видеооборудованию

Подключение к видео-

оборудованию при помощи

кабеля S-видео или

композитного видеокабеля

(INPUT 3 или 4)

При помощи S-видео или композитного видеокабеля

видеомагнитофон, проигрыватель лазерных дисков или другое

видеооборудование может быть подключено к входам INPUT 3

è INPUT 4 проектора.

Подключите к проектору S-

видео кабель или композитный

видеокабель.

—

S-видео кабель: к разъему INPUT 3.

—

Композитный кабель: к разъему INPUT 4.

Подключите указанный выше

кабель к видеооборудованию.

—

S-видео кабель: к S-видео выходу.

—

Композитный кабель: к видео выходу.

Поставля-

емое

оборудо-

вание

Видеокабель

Кабель S-видео (приобретается отдельно)

* Используется при подключении видео-

оборудования с S-видео выходом.

Видеомагнитофон или

другое видеоустройство

К выходу S-

видео

К видеовыходу

Компонентный видеокабель

* Используется при

подключении видео-

оборудования без S-видео

выхода.

К входу INPUT 3

К входу INPUT 4

1

○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

—

Разъем INPUT 3 (S-ВИДЕО) использует систему

образования видеосигнала, при которой изображение

разделяется на сигнал цветности и сигнал яркости для

получения изображения более высокого качества. Для

получения высококачественного изображения приобретите

кабель S-видео и подключите разъем INPUT 3 проектора

в выходу S-видео на видеоустройстве.

2
