38

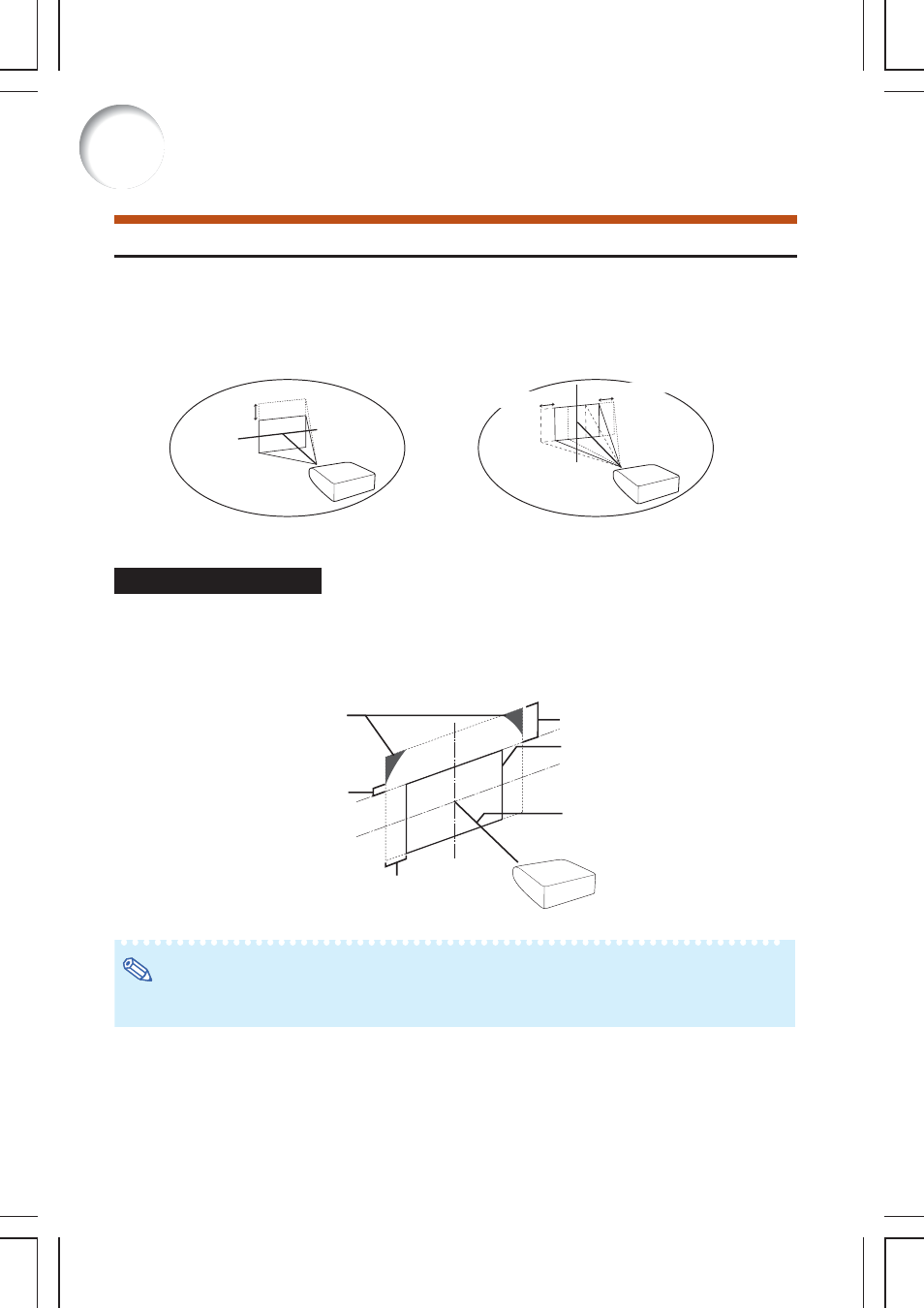

Проецирование изображения

Смещение объектива

В дополнение к функциям масштабирования и регулировки угла проецирования при помощи
регулировочных ножек позиция проецируемого изображения может изменяться при помощи
функции смещения объектива. Эта функция весьма полезна в некоторых случаях, например,
если положение экрана не может быть изменено.

Регулируемый
интервал

При перемещении вверх или вниз

При перемещении влево или вправо

Регулируемый интервал

Регулируемый интервал

Примечание

• Интервал регулировок для дополнительного объектива AN PH10EX отличается от указанного выше.

Подробнее смотрите в инструкции по эксплуатации объектива AN PH10EX.

Регулируемый интервал

Ниже показаны интервалы возможных регулировок.
По горизонтали: ±15%
По вертикали: +50% (к верхнему краю)

Регулируемый интервал имеет ограничения даже в пределах указанного ниже интервала.
Изображение может регулироваться так, как показано на рисунке.

При установке изображения в
верхнем левом или верхнем
правом участке регулируемого
интервала угол изображения
маскируется тенью

Центр изображения

Ширина изображения х 15%

Высота изображения х 50%

Высота изображения х 10%

Положение изображения, при
котором по вертикали оно
расположено по центру, а по
горизонтали в нижнем
положении
