33

Подключения

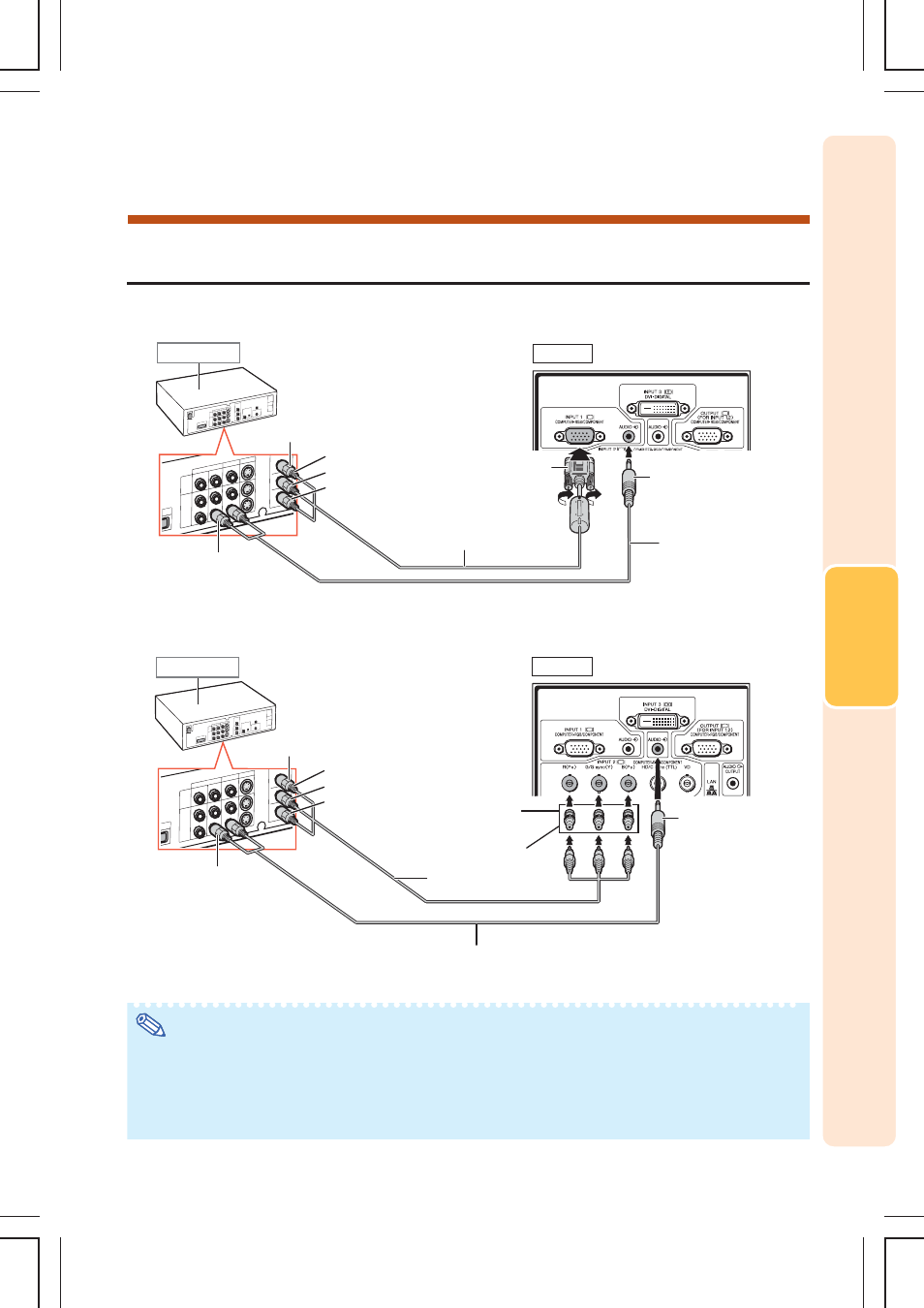

Подключение к видеооборудованию с компонентными
выходами

При подключении видеоустройств с компонентными выходами к разъему INPUT 1 используйте
15 контактный кабель D sub с 3 разъемами RCA (предлагается дополнительно: AN C3CP2).

При подключении видеоустройств с компонентными выходами к разъему INPUT 2 используйте
адаптеры BNC RCA (приобретаются отдельно).

К аудиовыходам

Стерео аудиокабель RCA
с миниразъемом 3,5 мм
(приобретается отдельно)

К компонентным
видеовыходам

К разъему INPUT 1

К входу AUDIO (1)

15 контактный кабель 3 RCA D sub

(дополнительно: AN C3CP2)

Y(зеленый)

P

B

(C

B

)(синий)

P

R

(C

R

)(красный)

Видеоустройство

Вид сбоку

Вид сбоку

К аудиовыходам

Стерео аудиокабель RCA с миниразъемом 3,5 мм
(приобретается отдельно)

К компонентным
видеовыходам

Y(зеленый)

P

B

(C

B

)(синий)

P

R

(C

R

)(красный)

Видеоустройство

К входу AUDIO (2, 3)

Компонентный видеокабель
(приобретается отдельно)

К разъемам INPUT 2
(R(P

R

)/G/G sync (Y)/B (P

B

))

Адаптеры BNC RCA
(приобретаются отдельно)

Примечание

•Для аудиовхода необходим стереофонический аудиокабель с миниразъемом 3,5 мм (приобретается отдельно).
•Для специальных режимов (“Special Modes”) из меню “Fine Sync” (“Точная синхронизация”) выберите “480Р/

525Р” или “575Р/625З”, если это необходимо. См. стр.

69.

•Если видеоустройство подключается к проектору с помощью кабеля с 21 контактным разъемом (Евроскарт),

приобретите кабель, подходящий к подключаемому разъему проектора.

•Проектор не поддерживает сигналы RGBC, поступающие через кабель с разъемом Евроскарт.
