Подключение к видеооборудованию

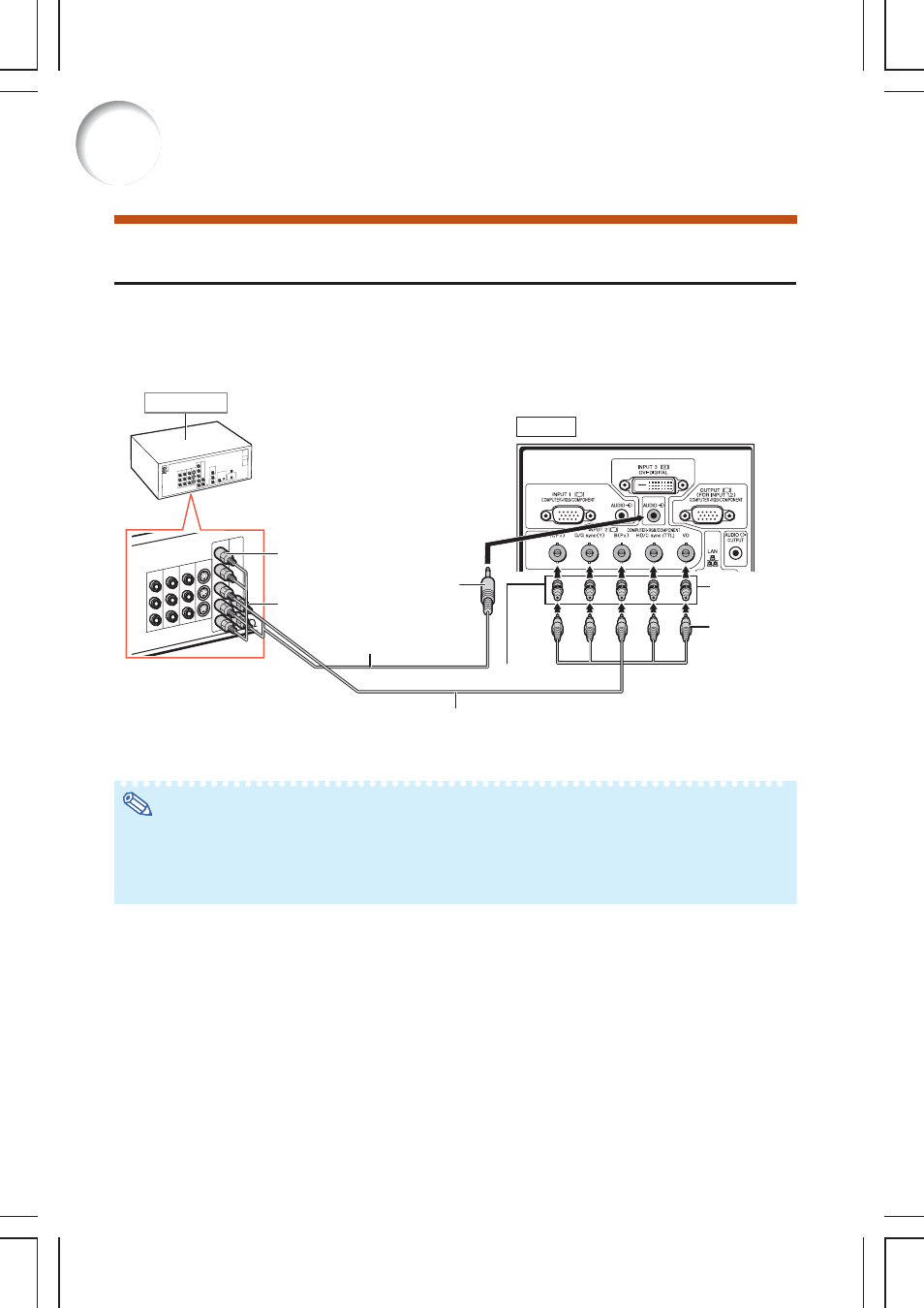

Подключение к видеооборудованию RGB при помощи RGB
кабеля с 5 разъемами RCA
При подключении RGB видеоустройства, такого как DVD проигрыватель или DTV* декодер,
используйте RGB кабель 5 RCA и разъемы INPUT 2.
* DTV термин, используемый в США для описания новых цифровых телевизионных систем.
Примечание
•При подключении проектора к видеооборудованию данным способом выберите тип сигнала (“Sygnal Type”) из
меню “Picture” (“Изображение”) “RGB”. См. стр.
63.
• Разъемы HD/C и VD используются в зависимости от спецификации DTV декодера, подключенного к проектору.
Подробнее смотрите в инструкции по эксплуатации DTV декодера.
•Разъем HD/C sync может быть использован только для входного сигнала TTL.
Вид сбоку
К разъемам
INPUT 2
Адаптеры BNC RCA
(приобретаются отдельно)
Кабель 5 RCA RGB
(приобретается отдельно)
К адаптерам
BNC RCA
К аналоговым
выходам RGB
Видеоустройство
К входу AUDIO (2, 3)
К аудиовыходам
Стерео аудиокабель RCA
с миниразъемом 3,5 мм
(приобретается отдельно)
