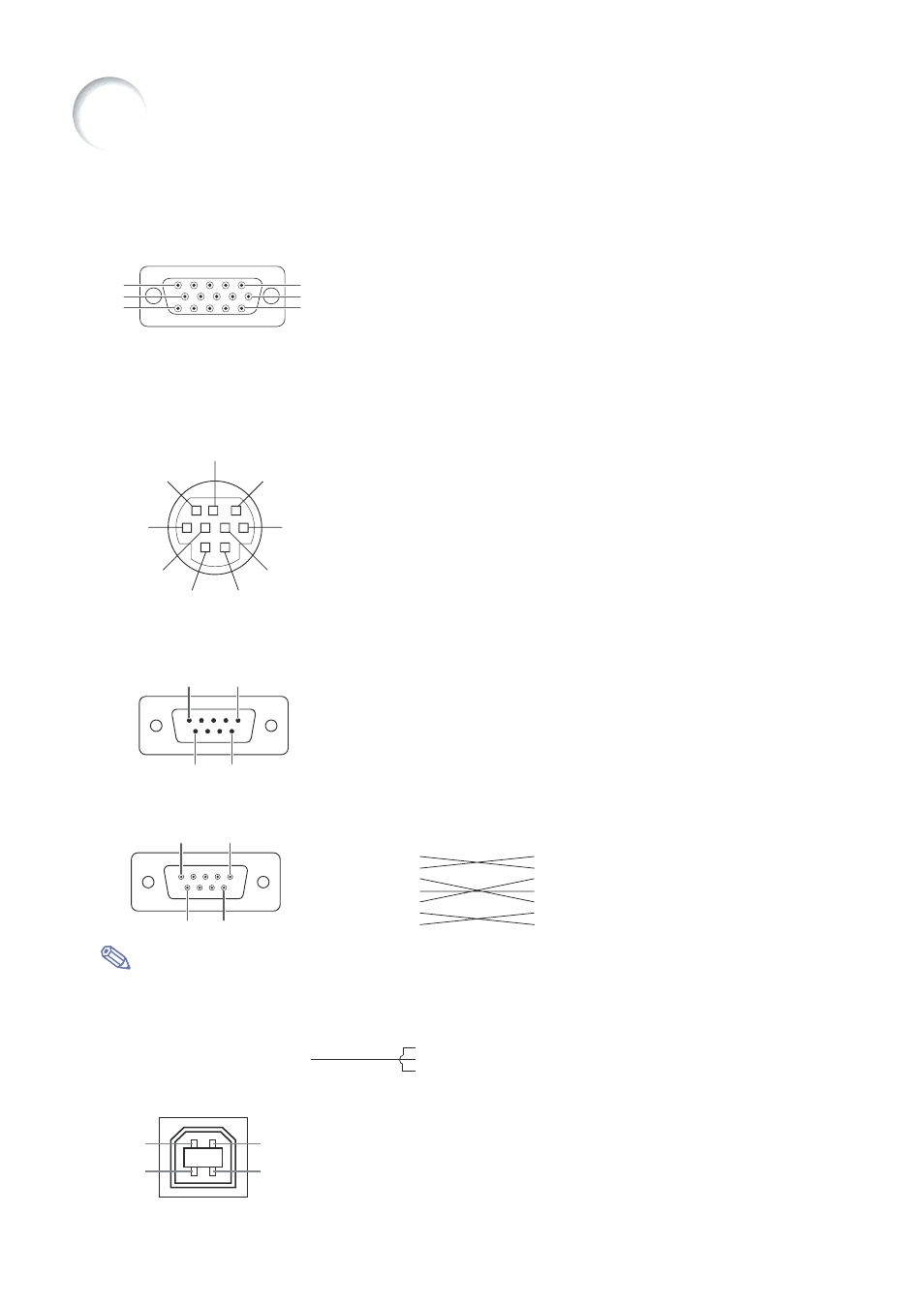

Назначение контактов на разъемах
Порты ВХОД 1/2 RGB и ВЫХОД : 15-контактное гнездо Mini D-sub
Компонентный вход
1. P
R
(C
R
)
2. Y
3. P
B
(C
B
)
4. Не подключен
5. Не подключен
6. Земля (P
R
)
7. Земля (Y)
8. Земля (P
B
)
9. Не подключен
10. Не подключен
11. Не подключен
12. Не подключен
13. Не подключен
14. Не подключен
15. Не подключен
Вход RGB
1. Видеовход (красный)
2. Видеовход (зеленый/синхр. по зеленому)
3. Видеовход (синий)
4. Резервный вход 1
5. Синхронизация композитн.
6. Земля (красный)
7. Земля (зеленый/синхр. по зеленому)
8. Земля (синий)
9. Не подключен
10. GND
11. GND
12. Двунаправленные данные
13. Сигнал горизонт. синхронизации
14. Сигнал верт. синхронизации
15. Такты данных
1
2
4
3
USB гнездо: 4 - контактный разъем USB B-типа
No.
Сигнал
Наименование
1
VCC
Питание USB
2
USB
Данные USB
3
USB+
Данные USB +
4
SG
Земля
4
5
6
4
5
6
Проектор
Компьютер
No. конт.
No. конт.
qÖÏÒÌÜÈÓÏÌ
В зависимости от конфигурации системы может возникнуть необходимость соединения контакта 4 и
контакта 6 на управляющем устройстве (например, компьютере).
5
1
9
6
No. конт.
1
2
3
4
5
6
7
8
9
Сигнал
CD
RD
SD
ER
SG
DR
RS
CS
CI
Сигнал
CD
RD
SD
ER
SG
DR
RS
CS
CI
No. конт.
1
2
3
4
5
6
7
8
9
RS-232C Рекомендуемая распайка кабеля: 9-контактное гнездо D-sub
1
5
6
9
Порты RS-232C : 9-контактнная вилка D-sub адаптера
No.
Сигнал
Наименование
Вход/выход Примечание
1
CD
Не подключен
2
RD
Прием данных
Вход
Подключен к внутр. схеме
3
SD
Отсылка данных
Выход
Подключен к внутр. схеме
4
ER
Не подключен
5
SG
Сигнал заземл.
Подключен к внутр. схеме
6
DR
Готовн. установки
данных
Не подключен
7
RS
Запрос на отсылку Выход
Подключен к внутр. схеме
8
CS
Сброс отсылки
Вход
Подключен к внутр. схеме
9
CI
Не подключен
Порты RS-232C : 9-контактное гнездо Mini DIN
No.
Сигнал Наименование
Вход/выход Примечание
1
VCC
+3.3V (Резервный)
Выход
Не подключен
2
RD
Прием данных
Вход
Подключен к внутр. схеме
3
SD
Отсылка данных
Выход
Подключен к внутр. схеме
4
EXIR
Определит. опции
Вход
Не подключен
(Резервный)
5
SG
Сигнал заземл.
Подключен к внутр. схеме
6
ERX
Прием инфр. сигн
Вход
Не подключен
Инфракр. Усилителя
(Резервный)
7
RS
Запрос на отсылку Выход
Не подключен
8
CS
Сброс отсылки
Вход
Не подключен
9
ETX
Сигнал инфракр.
Выход
Не подключен
передачи (Reserved)
5
10
15
1
6
11
8
9
6
5
2
1
4
3
7
