Sharp XG-C50X - Инструкция (Страница 13)

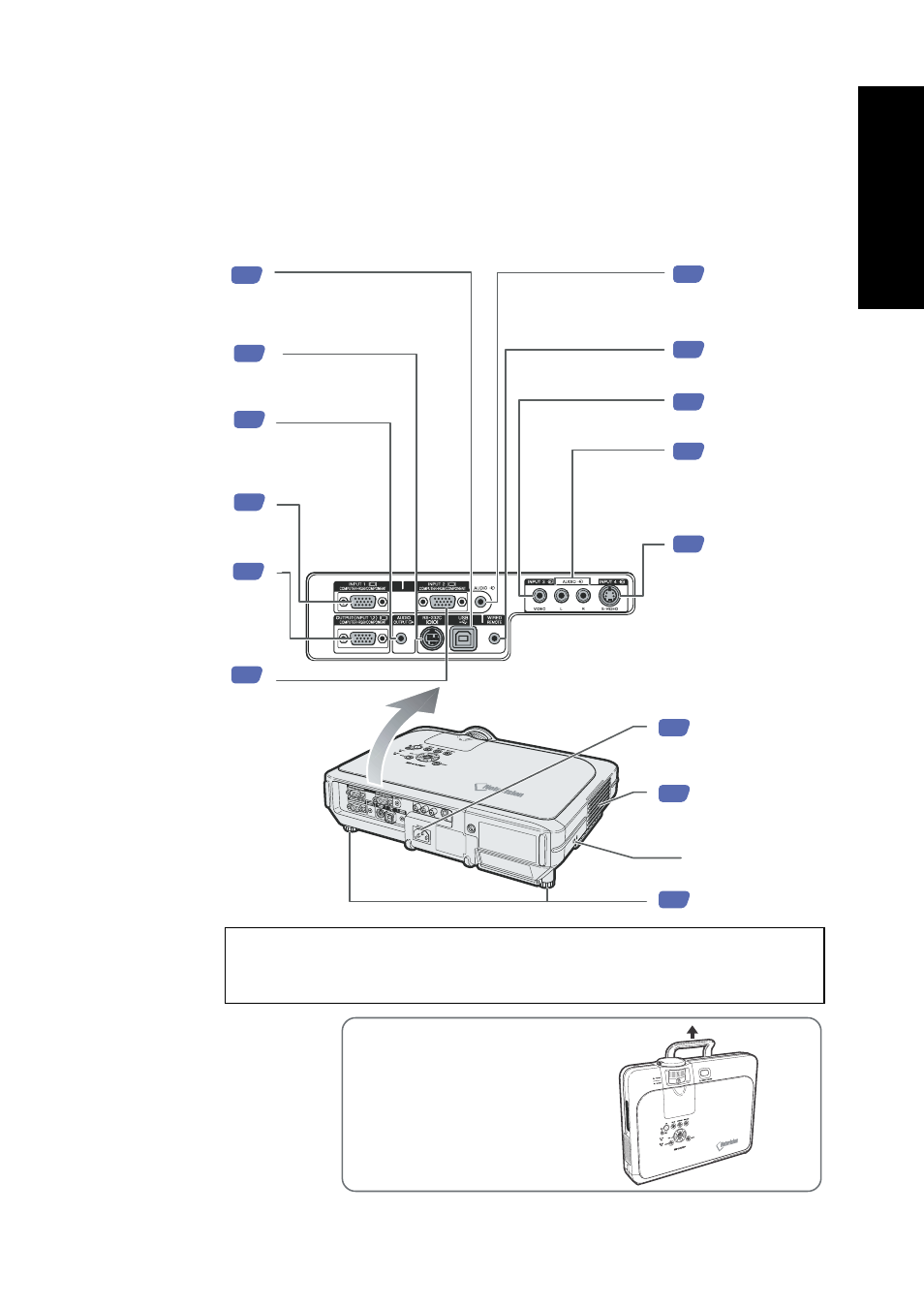

Проектор (Вид сзади)
Гнездо ВХОД 4
Для подключения
видеооборудования
при помощи гнезда
S-video.
Использование системы защиты Kensington Lock
• В данной модели имеется разъем Kensington Security Standard для подключения
системы Kensington MicroSaver Security System. Ознакомьтесь с инструкцией по
использованию системы для защиты проектора, прилагаемой к ней.
Переноска проектора
Перед транспортировкой
полностью извлеките
ручку для переноски.
25
23
22
18
24
18
18
26
20
20
Гнездо ВХОД 2
Для сигналов RGB
компьютера и
компонентных
сигналов.
Гнездо USB
Для подключения
компьютера при
помощи кабеля
USB.
Гнездо RS-232C
Для управления
проектором с
компьютера.
Гнездо
АУДИОВЫХОД
Совместно
используемое
гнездо
аудиовыхода для
INPUT 1, 2, 3 и 4.
Гнездо ВХОД 1
Для сигналов RGB
компьютера и
компонентных
сигналов.
Гнездо ВЫХОД
(для ВХОД 1,2)
Для вывода
сигналов RGB и
компонентных
сигналов для
INPUT 1 и 2.
Гнездо
АУДИОВХОД 1, 2
Совместно
используемое
гнездо входа для
INPUT 1 и 2.
Вход для
ПРОВОДНОГО
ПУЛЬТА ДУ
Гнездо ВХОД 3
Для подключения
видеооборудования
Гнезда
АУДИОВХОД 3, 4
(Л/П)
Совместно
используемые гнезда
для INPUT 3 и 4.
20
17
80
27
Регулируемая
опора
Гнездо
подключения
питания
переменным
током
Выводной
воздуховод
Разъем Kensington
Security Standard
11
Введение
