Инструкция по монтажу и эксплуатации ВМ 700
6

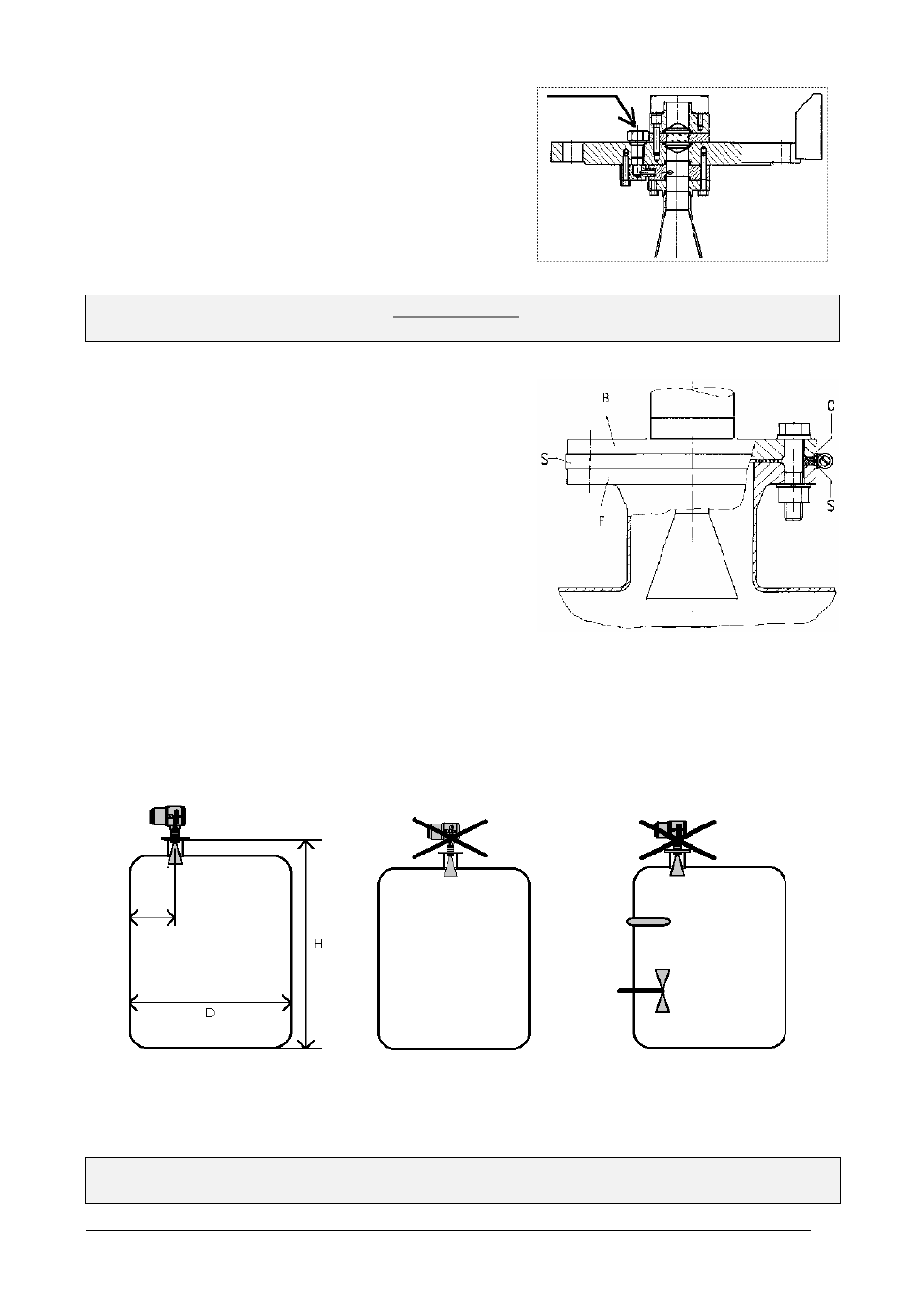

c)
Фланцевая система с очисткой для
рупорных антенн
Отвинтите болт с резьбой
1
/
4
''
и вверните вме-
сто него штуцер (с резьбовым трубным соеди-
нением, например Ermeto
1
/
4
" R)
для подвода
воздуха или инертного газа.
Проверьте, при необходимости, соответствие данной системы очистки на
предмет совместимости с взрывоопасной зоной (определяется заказчиком!).
Установка на емкости
♦
Не забудьте установить прокладку перед ус-
тановкой уровнемера BM 700 на фланец штуцера
емкости. Совместите фланец прибора с проклад-
кой, вручную несильно затяните гайки на болтах
(
шпильках).
♦
Вдавите экранирующую трубку C* в зазор
между емкостью и фланцами BM 700 и закрепите
фиксирующей лентой S* (оба предмета включены
в поставку).
♦
Фиксирующая лента S* должна плотно при-
легать и перекрывать зазор между обоими флан-
цами.
*
Данное требование по установке радиоэкранирующей прокладки
требуется только для стран Евросоюза.
♦
Крепко затяните гайки болтов (шпилек).
Степень затяжения болтов зависит от давления в
емкости и прочности болтовых соединений.
C* =
экранирующая трубка
S* =
Фиксирующая лента
B =
фланец BM 700
F =
фланец емкости
Рекомендуемое расположение прибора на емкости
Рекомендуемое расстоя-
ние от стенки емкости
Не рекомендуется
устанавливать по центру
емкости
(
многократные отражения)
Не устанавливайте
над внутренними
конструкциями
(
сильные помехи)
При использовании антенн Wave-Stick из PTFE во взрывоопасных зонах “Zone 0” не-
обходимо избегать накопления электростатических зарядов на стержне антенны !
> 1/7
×H, но не
более 1/3ЧD
