Инструкция по монтажу и эксплуатации ВМ 700 3
2.
Установка
Большинство уровнемеров BM 700 поставляются полностью в собранном состоянии.
В этом случае, вы можете пропустить эту главу. Однако, если прибор нужно доста-
вить в разобранном виде или необходимо заменить какую-либо его часть, то обрати-
те внимание на следующий раздел:
2.1
Сборка и замена

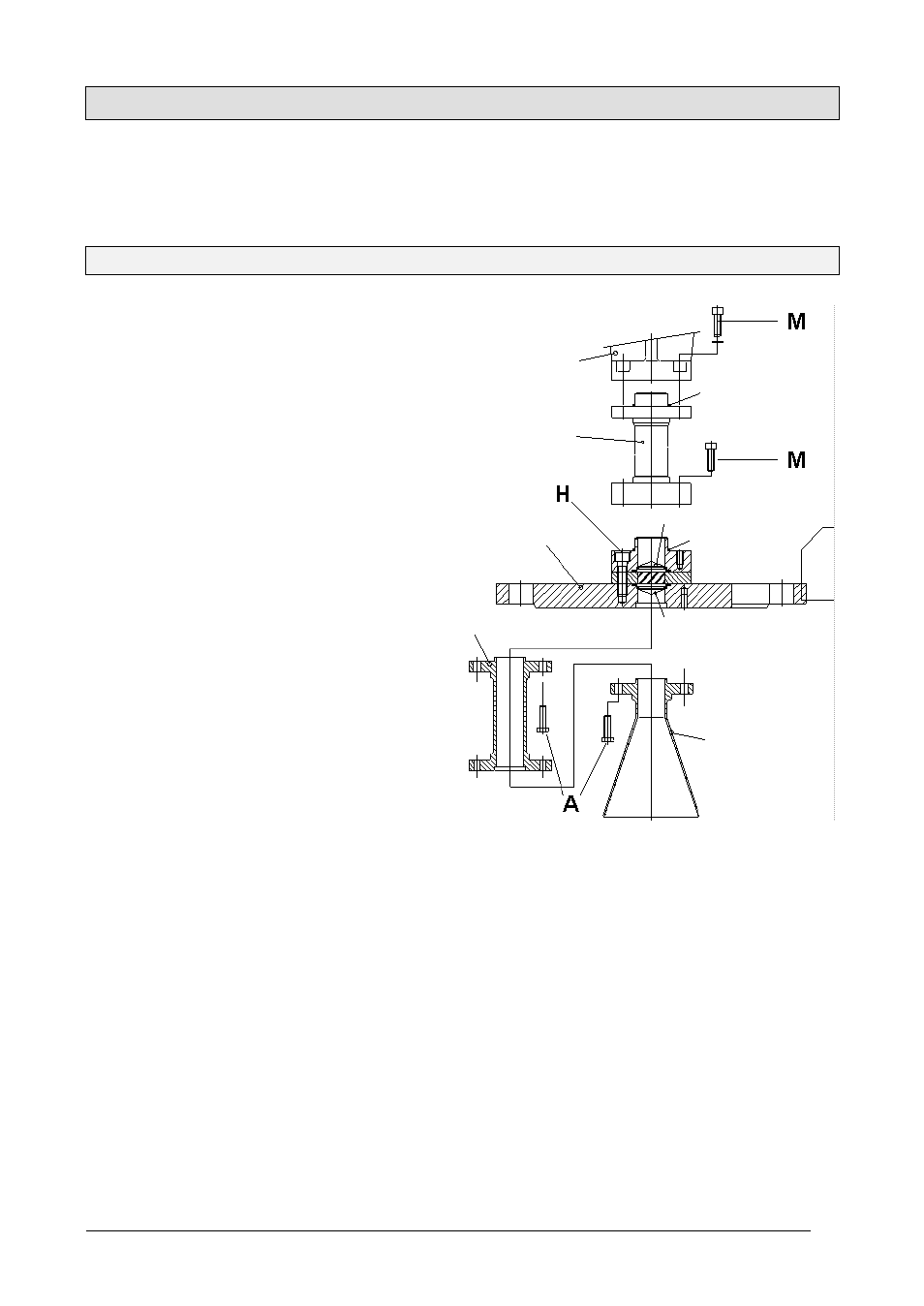

Для сборки прибора BM 700 пре-
доставляются все нужные материа-
лы и приспособления (гайки, шайбы,
и т. д.).
Присоедините к корпусу BM 700
фланцевую систему в сборе, при
необходимости установите высоко-
температурную
дистанционную
втулку. Прикрепите их при помощи
4-
х винтов “М“ (под шестигранный
ключ размером 5 мм).
Сила натяжения не должна превы-
шать 8 Nm ~ 0,8 kpm (5,8 фунтов
lbf).
Примечание: Убедитесь в том, что
верхняя и нижняя конические встав-
ки из тефлона абсолютно сухие и
чистые!
Влага и грязь будут препятство-
вать функционированию уровнеме-
ра BM 700 !
При необходимости, присоедини-
те антенный удлинитель к основа-
нию рупорной антенны - прикрепите
его при помощи 3-х болтов.
Сила натяжения не должна превы-
шать 8 Nm ~ 0,8 kpm (5,8 фунтов lbf).
Не отсоединяйте болты “H”! (осо-
бенно на приборе, установленном
на сосуде под давлением!)
Преобразователь
сигнала
Дистанционная втулка
( только для высокотемпе-
ратурной версии прибо-
ров, до 250ºС)
Фланцевая система
в сборе
Рупорная
антенна
Антенный
удлинитель
Нижняя конусная
вставка из тефлона
Верхняя конусная вставка
из тефлона.
Кольцевая прокладка
Кольцевая про-
кладка
